Witam  Szanownych Kolegów.

Robię ziemiankę, szukam podpowiedzi w sprawie zrobienia szalunku pod sklepienie łukowe z cegły. Murarz proponuje pełne deskowanie z wąskich desek ok 10cm szerokości. Czy przez to nie powstanie przypadkiem schodkowanie sklepienia ?  Kolego Adamie, jakiej grubości użyłeś płyty OSB, jakie są twoje wymiary łuku tzn długość podstawy i wysokość ? Czy łatwo sie płyta poddała na łuku ?

Obecny stan prac https://www.dropbox.com/s/668ze7thuqcmn86/2016-09-30%2017.59.40.jpg?dl=0

Odnośnik do komentarza
Udostępnij na innych stronach

Podoba mi się Twoja piwniczka. Będzie potężna!



Czy przez to nie powstanie przypadkiem schodkowanie sklepienia ?



Może się tak zdażyć. Płyta OSB wydaje się być lepszym rozwiązaniem i mniej pracochłonnym. Nie musi przecież, przy odpowiednim zaszalowaniu, być gruba.

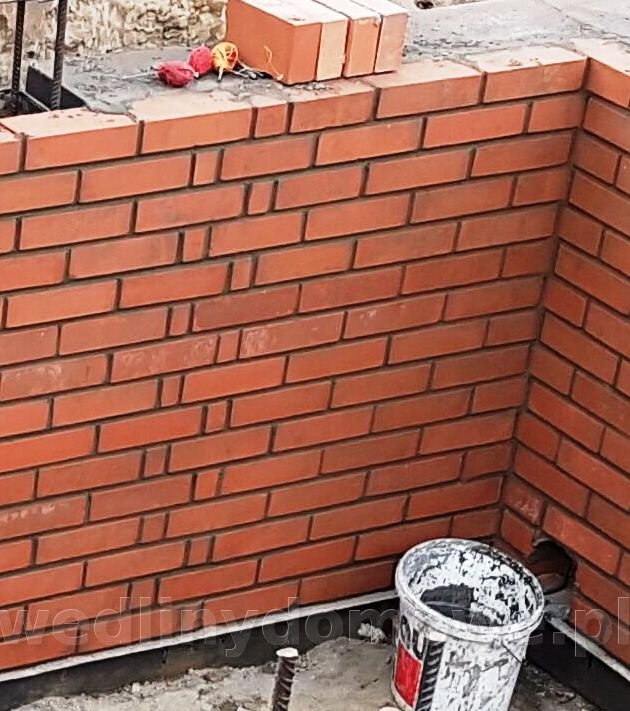

Jest jednak mały szczegół, który mi od razu rzucił sie na oko. Te docinki mogły być porozrzucane po całości ściany.






Ale to tylko jak napisałem szczegół.

Gratulacje!!!

Ciepło pozdrawiam.

dyzio

__________________________________________

Hołduję rozkoszom stołu, dzbana i łoża. (kolejność przypadkowa)



nie zapominaj o Panu "S"

http://wedlinydomowe...go-forumowicza/

Odnośnik do komentarza
Udostępnij na innych stronach

Witam Szanownych Kolegów.

Robię ziemiankę, szukam podpowiedzi w sprawie zrobienia szalunku pod sklepienie łukowe z cegły. Murarz proponuje pełne deskowanie z wąskich desek ok 10cm szerokości. Czy przez to nie powstanie przypadkiem schodkowanie sklepienia ? Kolego Adamie, jakiej grubości użyłeś płyty OSB, jakie są twoje wymiary łuku tzn długość podstawy i wysokość ? Czy łatwo sie płyta poddała na łuku ?

Obecny stan prac https://www.dropbox.com/s/668ze7thuqcmn86/2016-09-30%2017.59.40.jpg?dl=0

Płytę użyłem 8mm. Wygięła się bez problemu i trzyma kształt do teraz mimo, że jest już odłożona. Bardzo dobrze układało się cegły na płycie, gorzej na deskach (musiałem użyciu dwóch bo brakło długości płyty).

Wymiary łuku:

Rozpiętość 213cm

Wysokość 74 cm

Promień 115cm

Podpory 4szt co ok 70cm



W pierwszym poście podałem link do relacji z budowy wędzarni, jest tam także opisane jak obliczyć wymiary łuku.



Pozdrawiam

Adam74

Edytowane przez Adam74
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Chęć posiadania ziemianki miałem odkąd tylko powstał dom (jakieś 8 lat temu). A że miejsca mam sporo (1ha), to budowa  była tylko kwestią czasu i funduszy. Przedstawiam tu krótką historie powstawania tej budowli.

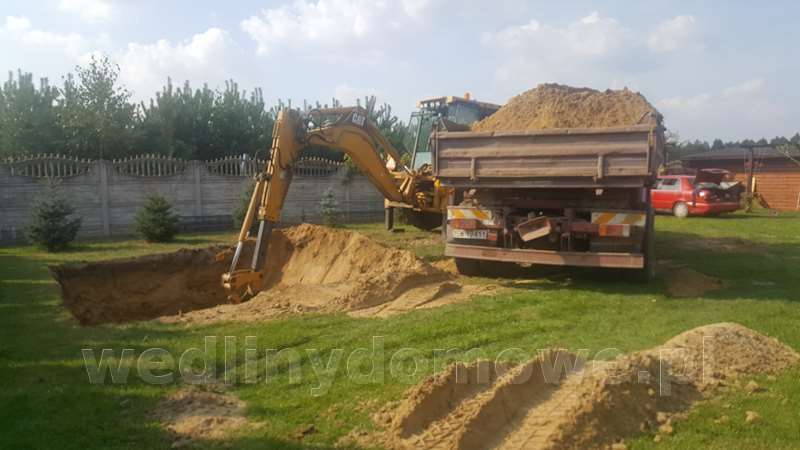

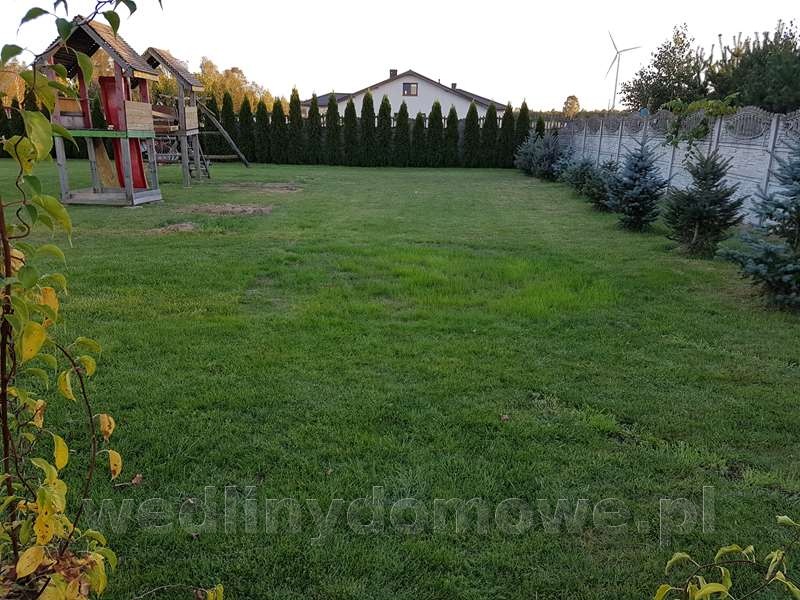

Wybrana została lokalizacja, wytyczone miejsce i koparka ruszyła.

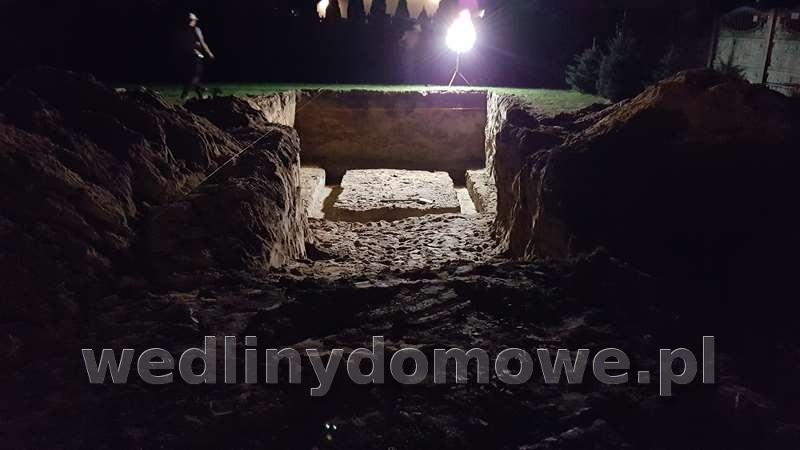

A że pan koparkowy się spóźnij to kopał jeszcze po ciemku :)

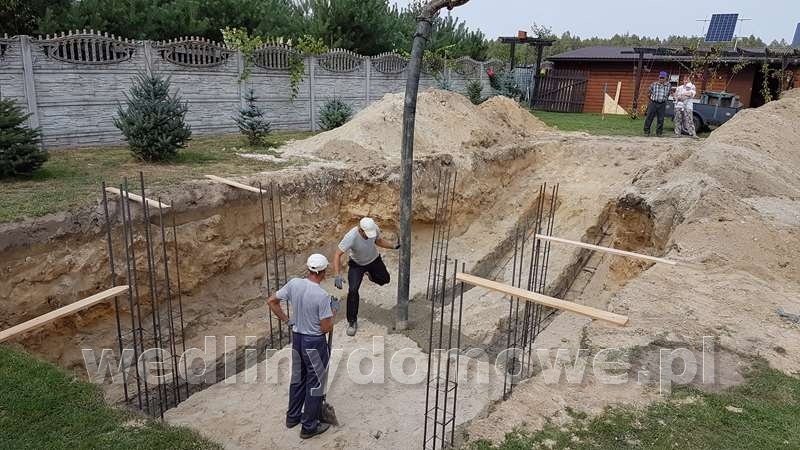

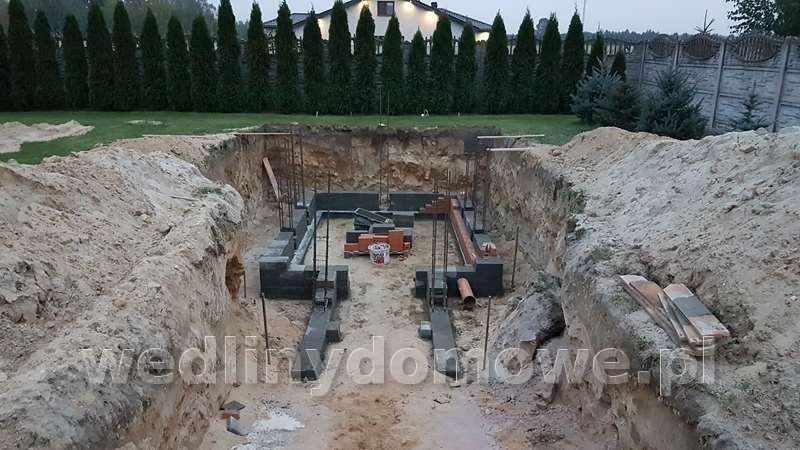

Czas na zalewanie fundamentu

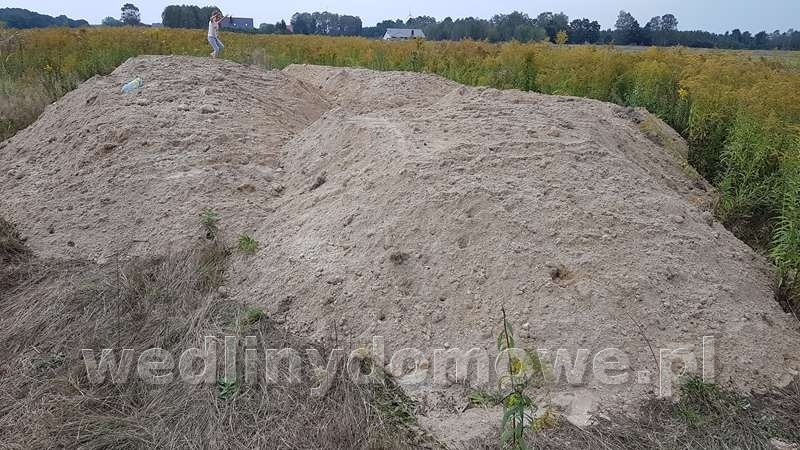

Taka ilość ziemi została wywieziona, plus to co zostało przy wykopie :)

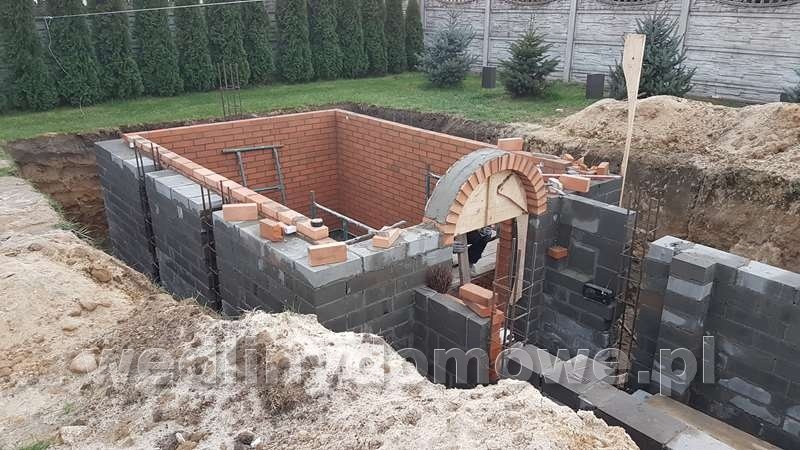

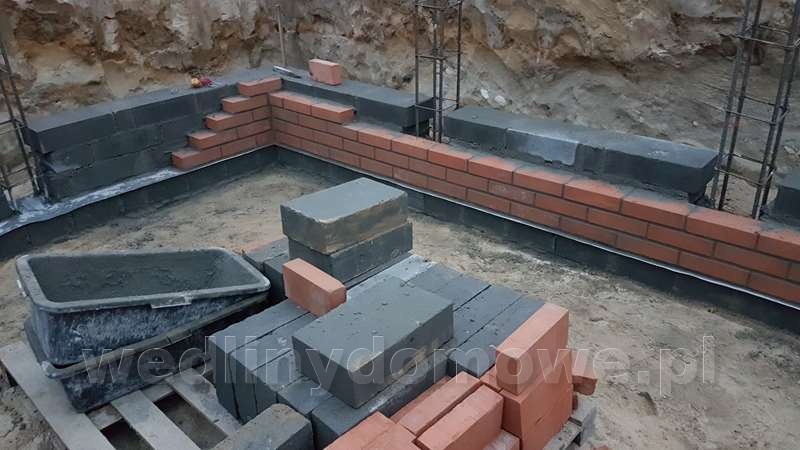

No to mury zaczynają rosnąć.








cdn...

Odnośnik do komentarza
Udostępnij na innych stronach

No to mury zaczynają rosnąć.





To fakt :thumbsup::clap:  widać na załączonych fotkach . Czekam z niecierpliwością na dalsze postępy w budowie . ...... Rozmach ogromny :D







Pozdrawiam

Edytowane przez andrzej k

Niech pożywienie będzie naszym lekarstwem .



Konserwanty zabijają powoli !!!

Odnośnik do komentarza
Udostępnij na innych stronach

Dalsza część budowy.

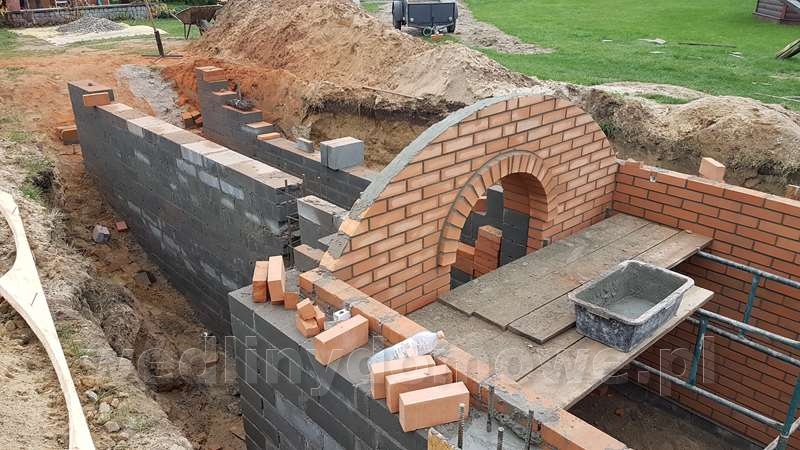

Powstaje pierszy łuk, już mi się podoba.

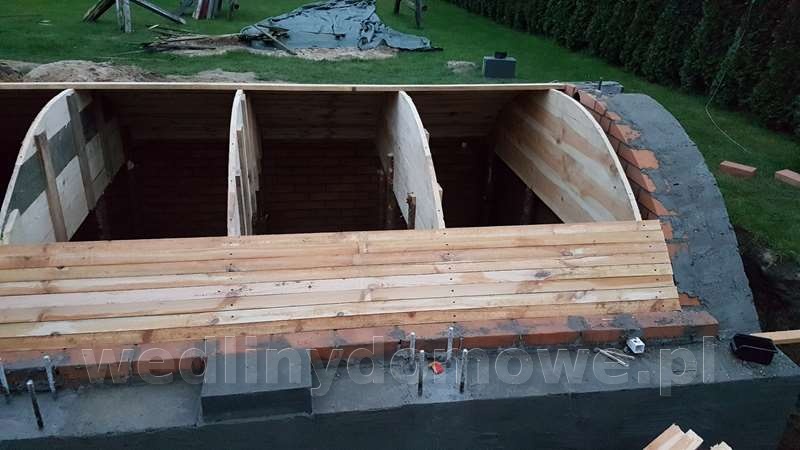

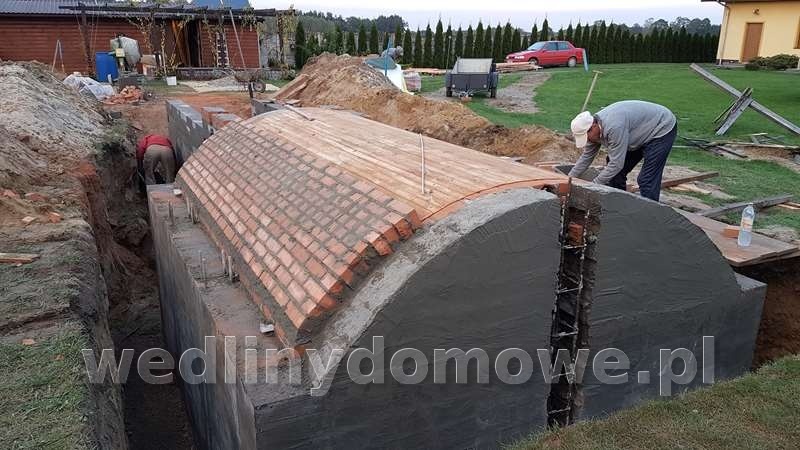

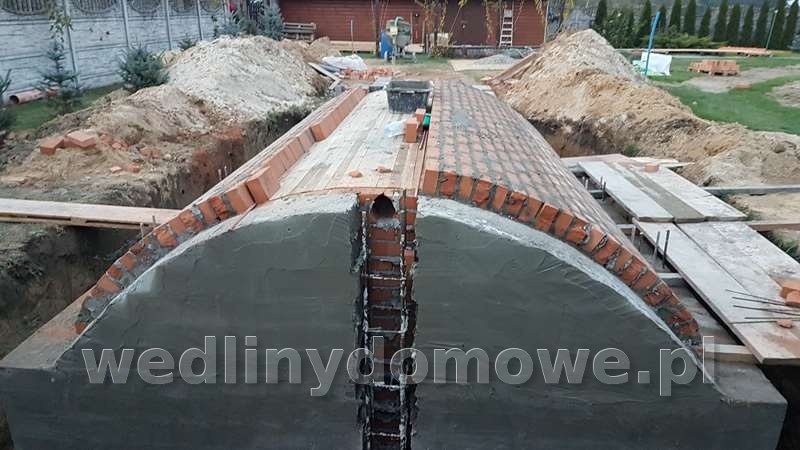

Zaczynamy szalować strop. Pomysł z płytą OSB jakoś nie przypadł do gustu murarzowi, bał się zbyt dużego obciążenia. Niestety kosztowo wszyło dużo drożej niż OSB. Zastosowałem listwy 2,5cm x 5cm. Zobaczymy jaki będzie efekt końcowy.









cdn...


Odnośnik do komentarza
Udostępnij na innych stronach

Zrobiłeś zbrojone słupy w ścianie , jakie one mają zadanie ? Mur który zbudowałeś jest b.mocny , przy tej wysokości oraz szerokości jest na peweno b.wytrzymały . Pozdrawiam

Edytowane przez Pacan Wojciech
Wojciech Pacan
Odnośnik do komentarza
Udostępnij na innych stronach

Słupy ogólnie mają za zadanie wzmocnienia ścian i stropu. Mur jest solidny to fakt ale też ma sporą powierzchnie. Być może są zrobione na wyrost ale ja już tak mam, że robię raczej na wyrost niż potem mam kombinować jak to naprawić.

Odnośnik do komentarza
Udostępnij na innych stronach





Pomysł z płytą OSB jakoś nie przypadł do gustu murarzowi

Pan Murarz ma siłę perswazji.  A to nic innego jak namawianie do czegoś lub odradzanie czegoś z przytoczeniem odpowiednich argumentów.

A poza tym BARDZO ŁADNIE!!!

Ciepło pozdrawiam.

dyzio

__________________________________________

Hołduję rozkoszom stołu, dzbana i łoża. (kolejność przypadkowa)



nie zapominaj o Panu "S"

http://wedlinydomowe...go-forumowicza/

Odnośnik do komentarza
Udostępnij na innych stronach

Dalsza część prac.

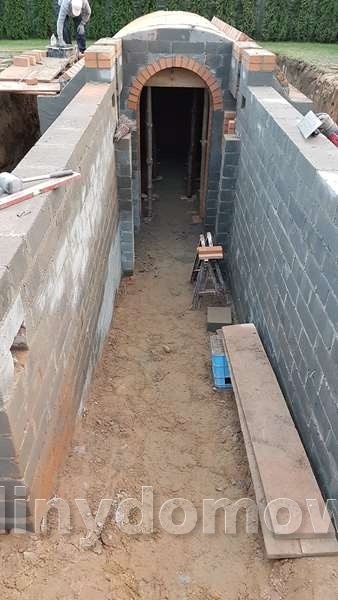

Tak wygląda wejście. Docelowo będę chciał to otynkować i pomalować na biało.

Nie wiem czy taki murek może otynkować bezpośrednio czy lepiej położyć jakiś np. 2cm styropian aby zapobiec zawilgoceniu ?

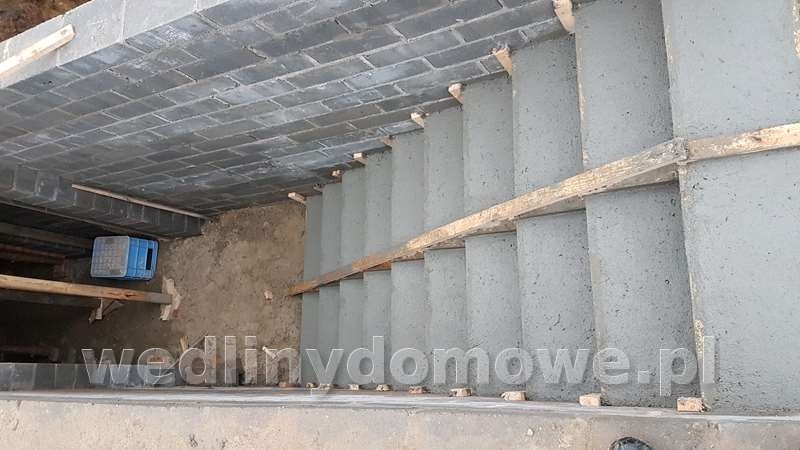

Wejście (schody) będzie w przyszłości zadaszone.










I na tym obecnie pracę zakończone. Czekam na lepszą pogodę.




Edytowane przez chrobry
Odnośnik do komentarza
Udostępnij na innych stronach

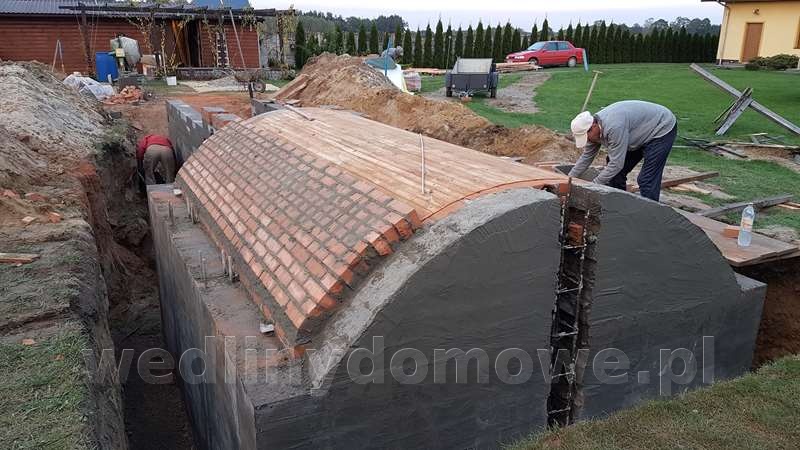

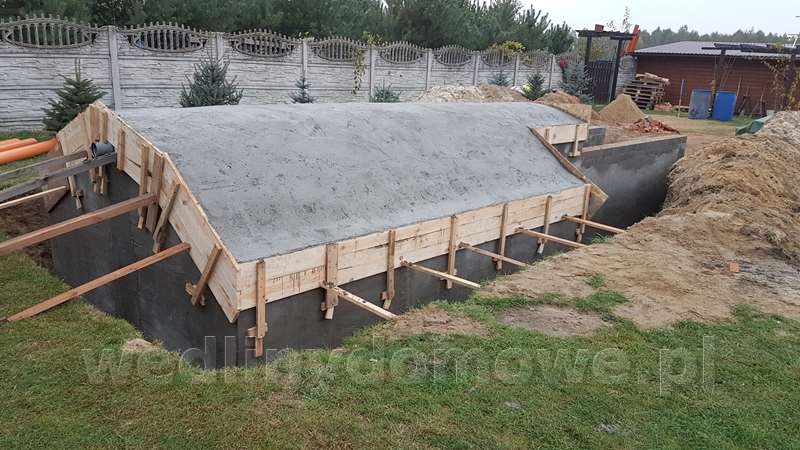

Beton na stropie jest zbrojony drutem 6mm, grubość ok 10cm. Strop będę ocieplał styropianem chyba 10cm (2x5cm).

To nie jest zbrojenie by osiągnąć nośność, może jedynie być wykorzystane jako przeciwskurczowe ,miejmy nadzieję , że sklepienie łukowe jest prawidłowo wykonane i przeniesie ciężar ziemi , która je przykryje .Po obsypaniu ziemią , proponuję obserwować sklepienie z linii wejścia . Ziemianka b.ładnie wymurowana  technicznie , z  błędami technologicznymi i fachowymi , na zdjęciach nie widać czy wykonałeś wieniec by stężyć całość ze słupami , izolacja 2cm styropianem to tez nie porozumienie  , nic nie daje , a położona warstwa tynku  na siatce będzie podatna na uderzenia , przy wnoszeniu elementów  wyposażenia i materiałów np. na budowę regałów  , czy schody rozliczyłeś z poziomem posadzki ? jeśli nie to będziesz miał różną wysokość pierwszego stopnia  od wysokości pozostałych stopni .Na  zdjęciach   nie widać etapów wykonywania  izolacji .   Widać ze budowę prowadził murarz , który jak już pisałem zrobił to estetycznie ,ale z brakami typu " to nie potrzebne " -to mówią zdjęcia .  reszta wyjdzie użytkowaniu. Czekam na fotorelacje po wykończeniu .Pozdrawiam

Edytowane przez Pacan Wojciech
Wojciech Pacan
