Silnik do mieszałki.

[Wolfik]

chodzi mi o to że to nie jest łożyskowane. Napęd wiem jak zbudować bo właśnie to robie - wysłałem zapytanie do aukcji z allegro czy mozna dołożyć do niej napęd i odradzili wskazująć inny typ bez przekładni zębatej. Oczywiści napęd dołożyć mozna , można też jeść grzyby trujące ...z tym że się  nie powinno :-)

Z ciekawosci bo zrobiłem naped na 220 i wyszło na pewno wiecej niż 200 zł.

naki moment ma taki silnik od wspomagania? i jakie obroty? mozna to regulowac w jakieś skali?

[Sla100]





mozna to regulowac w jakieś skali?



Uklad PWM do regulowania obrotow a co do lozyskowania to moja ma lozyska ale zrobie fotki i jutro wstawie ok



Zobacz tez w temacie pod spodem na koncu strony nr 6 no i dalej czytaj az do konca



https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page-6

[Wolfik]

gosc z allegro mi tak odpowiedział i stąd moje pytanie. Ja robie kombajn z jednym napędem do mieszałki i maszynki - chce to regulować falownikiem i mam nadzieje że nadziewarka bedzie zbędna - zbaczymy . DO zamówienia poszła konstrukcja wsporcza - jak się uda w przyszły weekend testy.

[Sla100]





co do lozyskowania to moja ma lozyska ale zrobie fotki i jutro wstawie ok



przepraszam pisalem ze wstawie fotki ale cos mi sie nie udaje

[Dodano: 19 lut 2017 - 21:12]

Zobacz tu https://wedlinydomowe.pl/forum/topic/10040-mieszarka-do-farszu-pomoc-w-zakupie/page-5



Tam sie udalo z fotkami

[tomas_gosport]

Prace nad napędem trwały od dobrych kilku 0.7 . Kolega przetoczył wałek, obudowę, dorobił tuleję, zaślepkę na tył i tak to wygląda u mnie.

Pozdrawiam

[binio1111]

Witam - po świętach będę przerabiał swoje sprzęty i zastanawiam się jak rozwiązać zmianę kierunku obrotów w napędzie do mieszałki (silnik od wspomagania + zasilacz Xbox)  Chcę wywalić PWM (bo jest niepotrzebny - a przyda się gdzie indziej)  I teraz  - czy szukać przełącznika jakiegoś (no tylko obciążenie styków się kłania) , czy lepiej zrobić na przekaźniku 12V z podwójnymi stykami lub 2 przekaźniki samochodowe 30A połączone równolegle ? Może coś doradzicie , lub powiecie jak to u Was wygląda. (najłatwiej kabelki przepinać , ale to prowizorka )

Edited December 25, 2017 by binio1111

[miro]

Bezpieczniej  jest zrobić na przekaźniku.

[Silton]

Oczywiście że przekaźnik. Wystarczy jeden duży 80A.

[binio1111]

Problem znaleźć taki z podwójnymi stykami , co by miał 12V i z 20 - 30 A.

[miro]

Czemu akurat podwójne styki?

[binio1111]

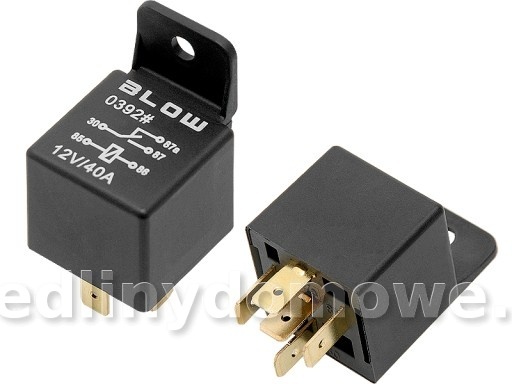

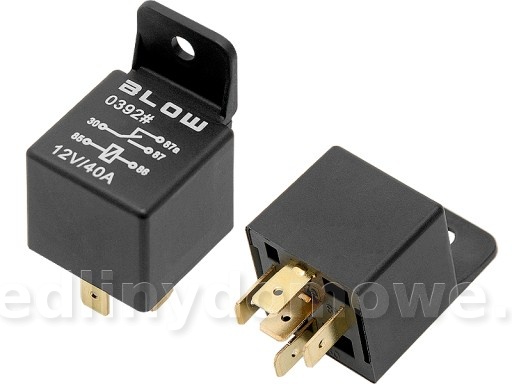

Żeby zmienić polaryzację jednym przekaźnikiem . np.w stanie bez napięciowym kręci w jedną stronę , podajesz napięcie na cewkę przerzuca styki i kręci w drugą. Można to zrobić dwoma przekaźnikami połączonymi równolegle np takimi

Tylko jest jeden problem , jak jeden z nich "klęknie" to będzie zwarcie

Edited December 25, 2017 by binio1111

[EAnna]





12V i z 20 - 30 A.

To coś z samochodówki chyba

[Silton]





Tylko jest jeden problem , jak jeden z nich "klęknie" to będzie zwarcie

Dla tego mostek H robi się na czterech osobnych przekaźnikach. Koszt jednego to 12zł. Nie ma co kombinować.

[binio1111]

Czyli zrobiłbyś na czterech przekaźnikach jednostykowych (normalnie rozwartych - po dwa w grupie)  i sterował (zasiał cewki przekaźników)  za pomocą np. przełącznika trzypozycyjnego ?

Edited December 26, 2017 by binio1111

[Silton]

Czyli zrobiłbyś na czterech przekaźnikach jednostykowych (normalnie rozwartych - po dwa w grupie)  i sterował (zasiał cewki przekaźników)  za pomocą np. przełącznika trzypozycyjnego ?

Dokładnie. Proste i skuteczne.

[waldero]

Ja mam napęd mieszarki z silnika wspomagania i PWM zostawiłem, wbrew pozorom przydaje się. Poza tym odchodzi problem zakupu przekaźników (cena przekaźników jest niewiele niższa niż PWM z aliexpress).

Dodatkowo zrobiłem, podłączony w miejsce przełącznika kierunku,  sterownik oparty o układ NE556 i dwa malutkie przekaźniki, który daje pracę w trybie 30 sekund prawo, 2 sekundy przerwy, 30 sekund lewo, 2 sekundy przerwy itd.

Edited December 26, 2017 by waldero

[binio1111]



Dodatkowo zrobiłem, podłączony w miejsce przełącznika kierunku,  sterownik oparty o układ NE556 i dwa malutkie przekaźniki, który daje pracę w trybie 30 sekund prawo, 2 sekundy przerwy, 30 sekund lewo, 2 sekundy przerwy itd.

A to akurat ciekawe rozwiązanie



(cena przekaźników jest niewiele niższa niż PWM z aliexpress).

Tu też masz rację - ale chciałem "wyszarpać" PWM-a do  czegoś innego , ale chyba dokupię kolejny na Ali... i będzie bez przeróbek

[binio1111]

Pytanie z innej beczki , czy używając zasilacza  xbox one - zdarza  się Wam , że nieraz przy przełączaniu  kierunku obrotów wywali zabezpieczenie przeciążeniowe w zasilaczu? Muszę odłączyć na chwilę od prądu(230V) i po włożeniu wtyczki rusza normalnie. Mam zasilacz 12V 17,9A i silnik od clio II - (jak kręcę mieszałką to przed zmianą kierunku zmniejszam trochę obroty i wówczas mogę przełączyć i nie wywali zabezpieczenie) Jak chodzi na max prędkości to wywali powiedzmy 4 x na 10 przełączeń- dosłownie idzie na granicy zadziałania.  Też tak macie , czy mam trefny zasilacz? - kupiłem kiedyś używkę za 45zł

[Silton]

Wspomaganie w szczycie jest wstanie pobrać nawet 80A więc może się zdarzyć że wywal.

[waldero]

przy przełączaniu kierunku obrotów wywali zabezpieczenie przeciążeniowe w zasilaczu



Problem może być spowodowany działaniem zabezpieczenia przepięciowego (OVP), jeżli ten zasilacz takie posiada (tego nie wiem).

Przy zatrzymywaniu silnik generuje bardzo duży impuls wsteczny - miałem taki problem u siebie (co prawda na innym zasilaczu).

Czy to OVP można sprawdzić prosto: obroty maksymalne, obciążenie duże i stop (nie zmiana kierunku) na przełączniku kierunku - jak zabezpieczenie zadziała to na 99% OVP.

Jak zmieniasz obroty: lewo i od razu prawo czy lewo-chwila przerwy -prawo?

Jak bez przerwy to uderzenie prądowe (i mechaniczne) będzie bardzo duże - aby czegoś takiego uniknąć zastosowałem stertowanie tak jak pisałem poprzednio:



Dodatkowo zrobiłem, podłączony w miejsce przełącznika kierunku, sterownik oparty o układ NE556 i dwa malutkie przekaźniki, który daje pracę w trybie 30 sekund prawo, 2 sekundy przerwy, 30 sekund lewo, 2 sekundy przerwy itd.

[binio1111]

Kręci w jedną - przełączam w neutralne położenie i po chwili przełączam w drugą i nieraz wywali. Jak  skręcę kable , lub ustawie kierunek na przełączniku i dopiero wówczas wsadzę wtyczkę 230V do kontaktu to nigdy nie wywalił. Żeby nie wywalał musiałbym każdorazowo  wyłączać od zasilania zmieniać kierunek i włączać

[waldero]





po chwili przełączam w drugą i nieraz wywali



Czyli raczej mocy w zasilaczu jest za mało

[binio1111]

Może być , tylko czemu nigdy nie wywali jak kable są połączone z silnikiem  (po stronie 12V) lub na pwm jest ustawiony kierunek i dopiero włączę do prądu zasilacz?  Wywala w momencie "zaiskrzenia" jak się zwiera przewody (12V)  - jak są zwarte wcześniej to nie wywali. Może w pwm też za słabe styki?

[waldero]





nie wywali jak kable są połączone z silnikiem



Zgaduje, że zasilacz "budzi się" przez chwilę i powstaje efekt zbliżony do takiego jak uzyskuje się przy układach soft-start (wolniejszy rozruch = mniejszy prąd) .... ale to tylko moje zgadywanie....

Mój zasilacz ma wydajność większą od 40A i problemu z przeciążeniem nie zaobserwowałem, były natomiast z OVP (przepięcia) ale przy zatrzymywaniu a nie przy starcie silnika.

[binio1111]

Może masz rację , dodam tylko , że w czasie pracy zasilacz nienagrzewa się . Ogólnie mi to nie przeszkadza - jest to powiedzmy lekka niedogodność. Zadałem pytanie , bo gro forumowiczów używa tych zasilaczy , ale jak do tej pory nie trafiłem , żeby ktoś się uskarżał na takie objawy (no chyba  , że mój jest "przypalony" - w sumie to używka .  Jak mi się trafi jakiś mocniejszy zasilacz , to przetestuję . Dzięki . Pozdrawiam
