Napęd do nadziewarki

[arkadiusz]

Krańcówki montuje się na obudowie nadziewarki w pobliżu listwy a na listwie montuje się np. dwa małe kątowniki co włączą te krańcówki.Do tego potrzebny jest jeszcze przełącznik o sześciu podejściach.

Edited April 16, 2015 by arkadiusz

[kuropatnik]

Swojego czasu takie rzeczy robił  a nawet sprzedawał na forum tusiaczek (na Nim się zresztą wzorowałem) ale z tego co wiem sprawy elektryczne robił mu ktoś znajomy.

[miro]

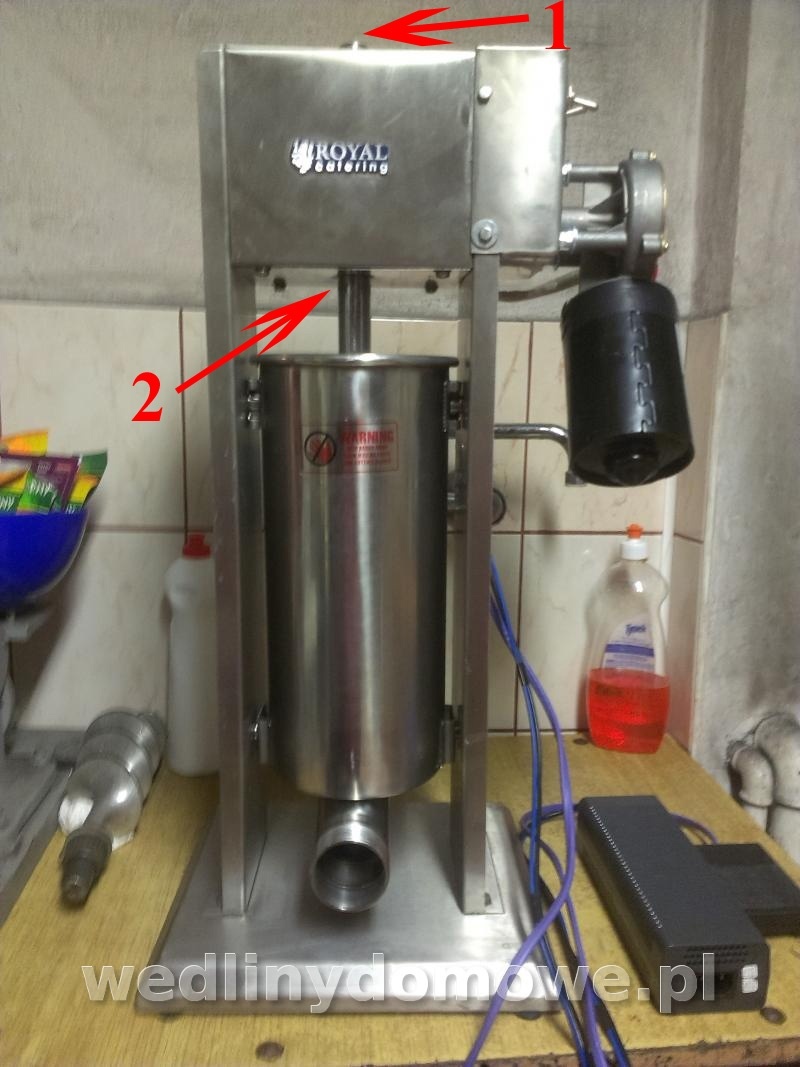

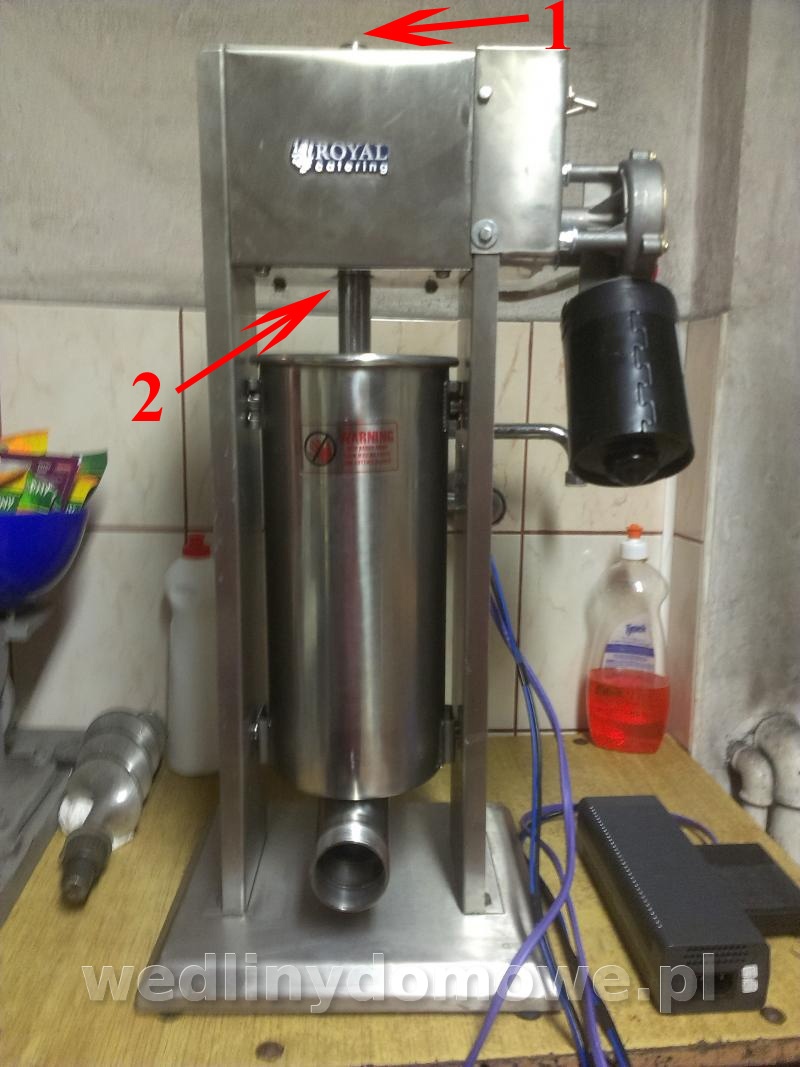

Jedna krańcówka do wyłączenia pracy w dół - 1

Druga do pracy w górę- 2

Nie znam szczegółów układu elektrycznego, ale krańcówka to element rozłączający zasilanie i jedynie należy go wpiąć w odpowiedni układ.











[kuropatnik]

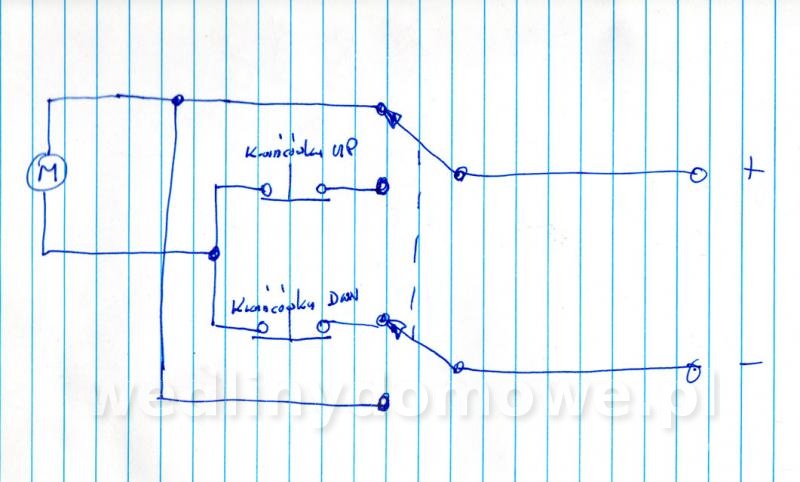

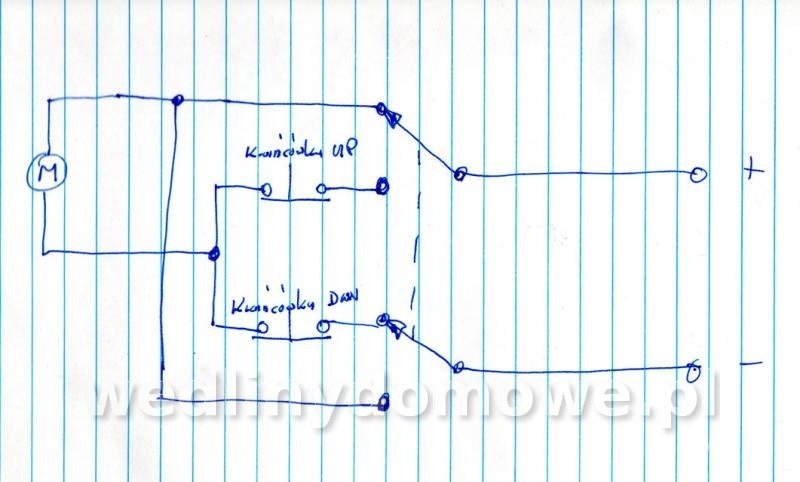

No właśnie o ten cały układ się rozchodzi. Mogę narysować mój a ktoś może dorysuje co i gdzie.

[bogdan b]





Krańcówki montuje się na obudowie nadziewarki w pobliżu listwy a na listwie montuje się np. dwa małe kątowniki co włączą te krańcówki



Arku , na ciebie zawsze można liczyć , jeszcze tylko trzeba by narysować  jak to wszystko połączyć .



Pedał do włączania ,zasilacz , krańcówki , silnik i resztę tych przełączników i czego tam

Jedna krańcówka do wyłączenia pracy w dół - 1

Druga do pracy w górę- 2



Mirku rozumiem że tak jak pisze Arek , krańcówki na obudowie przekładni

Tutaj na obudowie jest chyba jakaś krańcówka



[miro]

Nie wiem o jakim przełączniku o sześciu podejściach pisze Arek, ale może napisze więcej.

Tu już nie pomogę.

Edited April 16, 2015 by miro

[tusiaczek]

Same krańcówki bez przekaźnika nic nie dadzą. Owszem odłączą zasilanie i uchronią przekładnię ale jak z odłączonym zasilaniem podnieść z powrotem tłok? Można oczywiście zrobić dodatkowe zasilanie ale to już rzeźbienie...

[bogdan b]

Tutaj mamy z takim samym napędem ja twoja kuropatnik



[tusiaczek]

Bardzo ciekawy film :grin: A jaki zajmujący lektor :grin: Edited April 16, 2015 by tusiaczek

[bogdan b]





Same krańcówki bez przekaźnika nic nie dadzą. Owszem odłączą zasilanie i uchronią przekładnię ale jak z odłączonym zasilaniem podnieść z powrotem tłok?



A jak przełączymy przełącznik do góry , to nie będzie zasilania ?

[tusiaczek]

A jak go przełączysz skoro będzie przyciśnięty dźwignią ?

[bogdan b]

Bardzo ciekawy film :grin: A jakinzajmujący lektor :grin:



tusiaczek , czyżby to Ty - miłośnik Lecha ( za kanapą )

A jak go przełączysz skoro będzie przyciśnięty dźwignią ?



Dla mnie to za trudne , więc pytam

[tusiaczek]

Skrzynki Lecha ale w środku chyba cydr był 8)

[miro]

To coś z układem zasilania jest nie tak.

Silnik pracuje w dół lub w górę i to musi być osobny układ zasilania silnika w zależności od rodzaju pracy.

Jeśli są osobne układy pracy, to  w dół jest zabezpieczenie w postaci krańcówki i tak samo przy pracy w górę.

[Gwizdek]

tusiaczk



jak sobie poradziłeś z zasilaniem nowego napędu ?



jak podłączyłeś nowy napęd z nadziewarką ?



Miro



Masz może schemat jak podłączyć krańcówki aby to śmigało ?

Edited April 16, 2015 by Gwizdek

[bogdan b]





Skrzynki Lecha ale w środku chyba cydr był 8)



Bardzo smaczny napój , jak jest to tutaj rozwiązane .



[tusiaczek]

Tak są własnie przekaźniki  Załączenie krańcówki powoduje zmianę polaryzacji i obroty w drugą stronę. Chciałem tak zrobić, już miałem nawet polutowany układ ale musiałbym wycinać otwory na krańcówki w obudowie przekładni więc to olałem i pozostałem przy najlepszej metodzie "na oko"

[bogdan b]

Nie wiem czy są może takie wyłączniki - obrotowe żeby można było dawać napięcie tam gdzie chcemy , jak np w pralce

( programator ) albo przy trójfazowym lewo prawo

Edited April 16, 2015 by bogdan b

[tusiaczek]

To możesz zrobić zwykłym wyłącznikiem jak na filmie ale przecież chodzi o automatyczny rewers żeby nie musieć uważać kiedy przerwać pracę. Tutaj nic poza przekaźnikami nie zadziała. Praw fizyki Pan nie oszukasz :-)

[bogdan b]





To możesz zrobić zwykłym wyłącznikiem jak na filmie ale przecież chodzi o automatyczny rewers żeby nie musieć uważać kiedy przerwać pracę. Tutaj nic poza przekaźnikami nie zadziała. Praw fizyki Pan nie oszukasz :-)



Nawet nie będę się starał zrozumieć tą cała elektrykę - to nie mój konik

Jak myślisz czy ten silnik pociągnie nadziewarkę 10 l a jeżeli tak to czy obroty nie będą  za wysokie względem średnicy cylindra .

[tusiaczek]

Ja zrezygnowałem z silniczka od wycieraczek bo przy ciężkich farszach typu kabanosy czy parówki po pewnym czasie się zagrzewał i trzeba było odczekać zanim można było wrócić do roboty. Teraz mam silnik od wyciągarki od Quada i nawet nie jest ciepły :-)

[pawart]

Witam

Najprostsze rozwiązanie to takie:





Przełącznik musi mieć podwójne styki przełączne np. taki http://www.allegromat.pl/aukcja172689

Ale w tym konkretnym przypadku należy zastosować 2 przekaźniki ponieważ pobór prądu przez silnik jest dość znaczny, a obciążalność styków krańcówek i przełącznika to tylko kilka Amper.

[bogdan b]





Teraz mam silnik od wyciągarki od Quada i nawet nie jest ciepły :-)



Możesz podesłać link do takiej wyciągarki , chyba że nabyłeś ją w inny sposób .

[tusiaczek]

Kupiłem na Alledrogo pod nazwą wyciągarka do quada. Moc 1.KM. cena coś koło 180 zł.

[Gwizdek]

pawart, dzięki
