Napęd do nadziewarki

[tomas_gosport]





zbuduję osobny moduł gdzie będzie silnik z przekładnią na wałku spinany z nadziewarką

kombinuj, kombinuj. Wstaw fotki efektu końcowego. Ja zaczynam pracę nad mieszadłem, mam dodatkowy silnik od łóżka szpitalnego, zobaczymy co z tego będzie. Na tabliczce znamionowej ma 4000N, potencjalnie mógłby robić za nacisk tłoka.

[Pawelsiar]

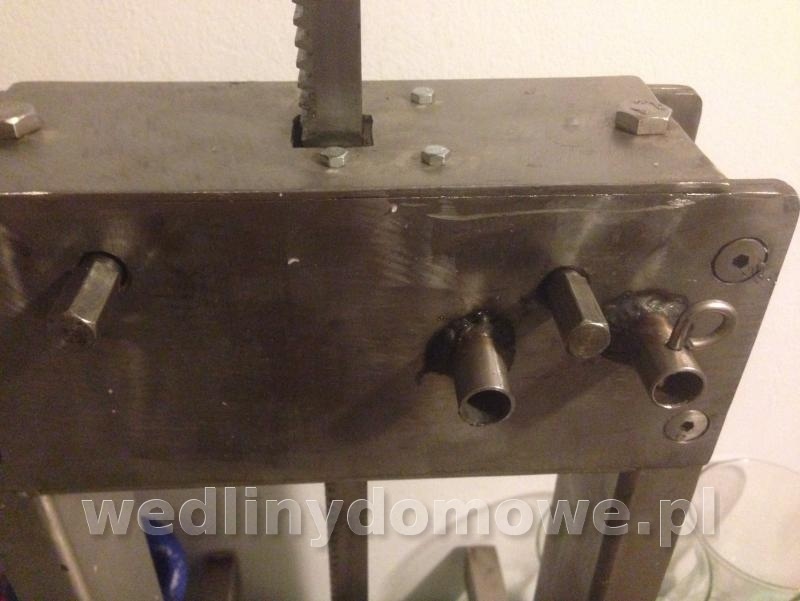

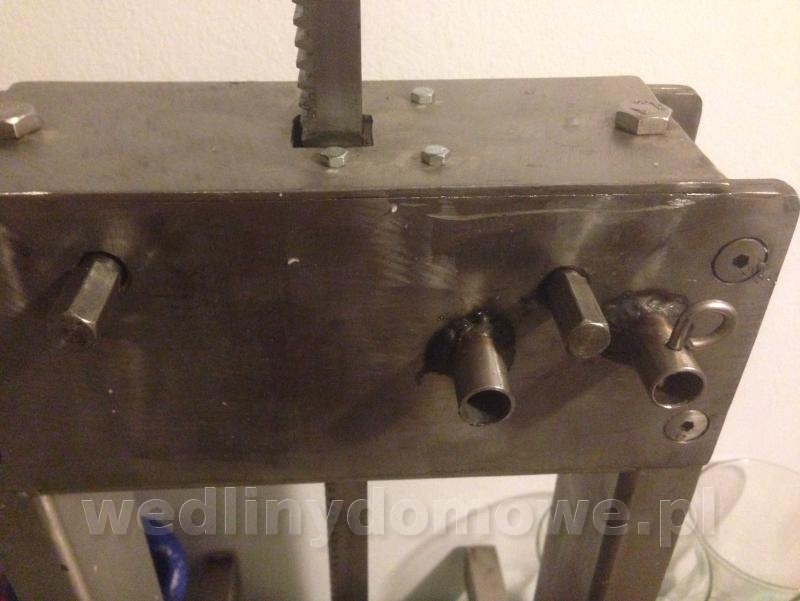

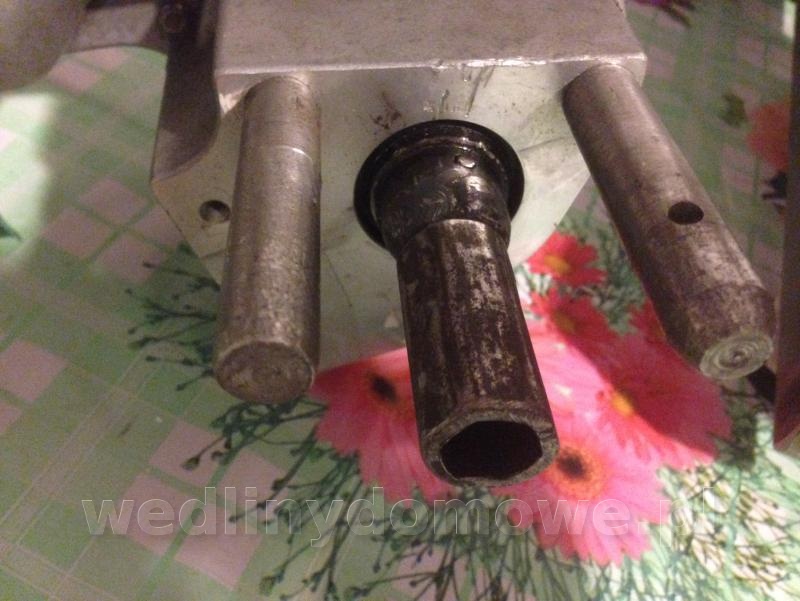

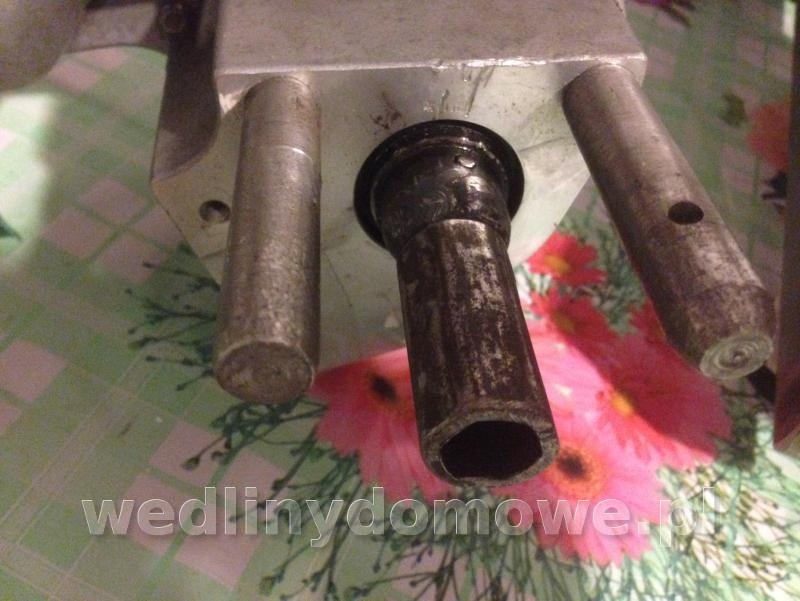

jeżeli chodzi o przekładanie to na pierwszej stornie pokazałem na zdjęciach jak ja to zrobiłem powiem że jestem bardzo zadowolony montaż zajmuje ok 3 sekundy  tak jak i demontaż żadnych narzędzi nie potrzeba pokaże jeszcze jak to wygląda jak jest rozłożone:



Tusiaczek nawet się nie zastanawiaj zakładaj praca jest naprawde cicha w porównaniu z silnikiem z wyciągarki to jest bardzo duża różnica tego silnika poprostu nie słychać

zdjęcia jak to wygląda u mnie:





[tusiaczek]

PWM w drodze, silnik wspomagania zakupiłem od Nissana Note bo na visus wyglądał dla mnie na najprostszy do przysposobienia. Oryginalne mocowanie najprawdopodobniej będzie wymagało tylko podgięcia w jednym miejscu i będzie można bez żadnych przeróbek przykręcić do korpusu nadziewarki. Zobaczymy jak wszystko przyjdzie

[Pawelsiar]

no widzę że z nissana jest bardzo podobne będziesz zadowolony



Wstaw zdjęcia jak wszystko poskładasz a czym będziesz to zasilał?



Pozdrawiam

[tusiaczek]

Najpierw spróbuję zasilaczem od XBoxa, ma ponad 200 W i jest stabilizowany elektronicznie z zabezpieczeniem przeciw przeciążeniowym. Teoretycznie powinien dać radę a jak nie to tak jak zasilałem silnik z wyciągarki czyli z akumulatora

Dokładnie taki http://allegro.pl/zasilacz-xbox-360-203w-i6329727932.html

[Pawelsiar]

a na tym zasilaczu będzie Ci działał PWM?

[tusiaczek]

Bezproblemowo Mam PWM tylko słabszy i działał bez żadnych problemów.

[Pawelsiar]

To super daj znać jak poskładasz jak to wszystko działa ja mam na zasilaczu komputerowym działa fajnie na napięciu 5V idzie idealnie do nabijania na 12V do cofania tłoka, mam zakupiłem jakiś regulator i nie działa na zasilaczu komputerowym w sumie to nie potrzebna mi regulacja płynna ale jeśli by się udało mi zrobić to niech by była nie zaszkodzi

Pozdrawiam

[tomas_gosport]





ja mam na zasilaczu komputerowym

gdzieś czytałem, że trzeba sztucznie obciążyć linie 5v żeby wyciągnąć max z 12v z zasilacza od PC. wtedy PWM powinien śmigać.

pozdr

[Pawelsiar]

w wolnej chwili sprawdzę czy to zadziała   ale w instrukcji regulatora jest napisane że nie wolno podłączać do zasilaczy impulsowych a z tego co mi się wydaje zasilacz PC właśnie taki jest... ale sprawdzę



Pozdrawiam

[dani1978]

Ciekawe czy ten PWM zadziała z prostownikiem, mam taką mocną samoróbkę.

[Pawelsiar]

myślę że bez problemu zadziała, mój na prostowniku działa

Pozdrawiam

[dani1978]

Z tym prostownikiem to zastanawiam sie głównie z powodu http://allegro.pl/regulator-obrotow-silnika-dc-pwm-100w-12-24v-i6345329006.html

Jest napisane w opisie żeby nie zasilać prostownikiem, dziś zadzwonię i się dowiem dlaczego.

[tusiaczek]

A tak chodzi silnik od wspomagania zasilany stabilizowanym zasilaczem 203W od XBoxa360.

Cichutki jak cholera a moc ma jak diabli. Szkoda że wcześniej nie wpadłem ani nigdzie nie podpatrzyłem pomysłu na wykorzystanie tegoż silnika  Patrząc na obroty nie wiem czy będzie potrzeba dołożenia układu PWM ale skoro już zakupiłem to się zobaczy Bardzo dużym plusem jest to że wał wychodzi z obu stron, mogę spokojnie z każdej strony założyć przejściówki - jedna do nadziewarki druga do mieszałki i bezproblemowo przekładac napęd do tych urządzeń

[Pawelsiar]

A nie mówiłem



Ja znalazłem u mnie w warsztacie taki oto silnik z opla podłączyłem i spróbowałem założyć i okazało się strzałem w dziesiątkę, miałem z wycieraczek ale w porównaniu do tego to strasznie hałasował, z punto II też się nie nadał.... nie wiem jak ten wytrzyma na długi okres czasu bo koło zębate ślimaka jest plastikowe także trzeba sobie sprawdzić czy czasem nie brakuje tam smaru żeby nie zużyło się za szybko....

tusiaczek daj znać czy na tym zasilaczu pójdzie to z mięsem i zwróć uwagę czy się nie grzeje bardzo zasilacz?



[Guest ArkoGdynia]





Cichutki jak cholera a moc ma jak diabli.



Tusiaczku... jestem ciekaw jak złożysz wszystko do kupy czy się sprawdzi to rozwiązanie.... przecież mamy takie same nadziewarki...

Bo faktycznie poprzedni Twój silnik od wciągarki mocno "wiercił" uszy....ale lepiej tak niż korbą kręcić

Z niecierpliwością czekam na wynik eksperymentu.....

[tomas_gosport]

Brawo. Teraz to się będzie nazywać 'silnik wspomagania nadziewania' :grin:

Pozdr

[dani1978]

Tak na szybko, wersja beta ramy i podstawy wykonana w ten sposób że nie ma żadnej ingerencji w konstrukcję nadziewarki. Pwm z chi w puszce z mrówki plus wentylator co by mu za gorąco nie było. Wybebeszyłem pedał z maszyny do szycia wywaliłem wszystko oprócz sprężyny I elementów zwiernych wlutowałem nowe grubsze kable. Na sucho działa elegancko za kilka dni próba z farszem.

Pozdrawiam.

[Pawelsiar]

witam

nie wiem czy nie za cienkie kable masz do zasilania, u mnie z zasilacza komputerowego na takim cienkim kablu pod obciążeniem nie poszło ale jak dałem grubsze to na tym samym zasilaczu już dobrze szło (na cienkich załadowana do pełna to tłok doszedł do farszu i się zatrzymał, dałem grubszy kabel i wszystko OK)



Pozdrawiam

Edited August 21, 2016 by Pawelsiar

[dani1978]

Ja podłączyłem pod prostownik samoróbkę, rękami tego zatrzymać nie sposób.

Myślałem czy nie dać grubszych ale akurat takie były pod ręką, zastanawia mnie tylko fakt ze w sterowniku pwm na potencjometrze jak I na przelaczniku sa jeszcze cieńsze I tam mogło by być tzw. wąskie gardło

[scalarian]

Jajką moc ma ten silnik jeśli mogę spytać?



Sam ostatnio uwaliłem jeden silnik (nikt nie wie jakiej mocy a jedyne dane które udało mi się uzyskać to 24VDC) od wycieraczek? lub spawarki. Szlaq go trafił na przekładni. Na zasilaczu 10Amp nie chciał ruszyć a jak dołozylem drugi zasilacz 10 amp to zerwał się na przekładni



Moj sprzęt to tradycyjny chińczyk 10litrowy i muszę go odpalić - w granicach 50kg wyrobu tygodniowo kręcić rączką to trochę "bolesne".



W planie jest tak:



- Albo jakiś cholernie mocny silnik - tu nie wiem jaki 24VDC - bo te łatwo można kontrolować

- 0.37kW silnik 3 fazowy z przekładnią ślimakową odpalony na pojedynczej fazie z kondensatorem (20rpm) - trochę dużo jak na nadziewarkę ale żeby to skontrolować to tylko falownik. który trochę kosztuje. Alternatywa to soft start ale one są dosyć krutkie w rozpędzaniu a jak wspomniałem 20rpm na nadziewarce to znacznie za dużo. - przynajmniej tak mi się wydaje.



Ktoś ma jakieś inne pomysły?



Dzięki

[Pawelsiar]

nie wiadomo do końca jaką moc ma ten silnik ale jest z przekładnią ślimakową i zapewne się nada do twojej nadziewarki u mnie spisuje sie bardzo dobrze tylko że mam troszkę inna przekładnie ale kolega wyej opisuje że zasila nadziewarkę prawdopodobnie taką sama jak Twoja. także próbuj myślę że wypali

Pozdrawiam

[dani1978]

Pawelsiar po twoim poście zaczynam sie bać że nie starczy mi mocy, co innego na sucho co innego z farszem. I może się okazać że będzie zonk, na wszelki wypadek zaopatrzę się w grubsze kable bo podmienić to moment, I w akumulator jak by prostownik nie dawał rady, to samoróbka I nie znam parametrów.

[Pawelsiar]

no u mnie na zasilaczu komputerowym (ze stacjonarnego komputera) bez problemu daje rade tylko kabelki troszkę grubsze musiałem średnica ok 2,5mm, Tylko nie wiem jakie Ty masz przełożenie w nadziewarce, ja mam zapewne więcej przełożeń  to lżej się kręci ale myśle że moc tego i tak będzie wystarczająca bo to dość mocny silnik. (ja na zasilaczu komputerowym nie dałem  rady zatrzymać kluczem do rur także moc jest tylko zasilanie dobre potrzeba)



Pozdrawiam

[09042]

Według specyfikacji technicznej producenta KOYO wspomaganie montowane np w Renault i podejrzewam ,że i Nissanach - prąd przy blokadzie skrętu dochodzi chwilowo do 50A . W pracy normalnej oscyluje w granicach 10-20A . Należy jednak wsiąść pod uwagę fakt ,iż komputer steruje tym ustrojstwem na zasadzie zmiany momentu obrotowego jego wartości i kierunku.  Po skręcie w  momencie przerwania ruchu obrotowego kierownicy komputer sterujący go wyłączy czekając na dalszy sygnał z czujnika momentu. Nie wiadomo jak bedzie się zachowywał przy  dłuższej pracy . Moc tych silników  jest około 200W, a chwilowa nawet 600W ale nie są przystosowane do pracy ciągłej.
