Dymogenerator dyskusja i pytania

[misiu36100]

Górna krawędź otworu 8-10 cm nad rusztem. Otwory zapałowe 10-15 mm nad rusztem. Niezależnie od średnicy.



Wysłane z mojego M2103K19G przy użyciu Tapatalka

Pytanie otworu 8-10 cm nad rusztem taki sam dla rury 1/2 i dla 3/4 cala czy inaczej?

[Muski]





taki sam dla rury 1/2 i dla 3/4 cala

Tak 8 mm wystarczy

[MlKl]





Tak 8 mm wystarczy

Pod warunkiem, że nam starcza niewielka ilość dymu. Przy tak małych otworach nie można pogonić nadmuchu, bo się zrobi kotlina kowalska.



Ja daję 4 otwory po 10 mm. Zakres regulacji znaczaco się podnosi i spada temperatura wewnątrz DG







Wysłane z mojego M2103K19G przy użyciu Tapatalka

[misiu36100]



taki sam dla rury 1/2 i dla 3/4 cala

Tak 8 mm wystarczy

Miki podał że  otwór na rurę dymową ma być wywiercony w DG 8-10 cm nad rusztem, pytanie czy dla rury 3/4 cala bo takie mam wystarczy te 10 cm czy wyżej. Pytam bo materiał jest drogi i nie chce zrobić źle lepiej się upewnić i skorzystać z wasze wiedzy.

[wujed]

Dzień dobry.

Ponieważ jest to mój pierwszy post na tym forum na początku chciałbym się przywitać i pozdrowić wszystkich użytkowników.

Jestem obecnie na etapie gromadzenia materiałów do DG wg. projektu Rogera i w ręce wpadła mi rura o średnicy wewnętrznej 27mm.

Zastanawiam się ,czy nada się ona jako rura dymowa , czy średnica nie będzie za duża i czy DG ma szansę pracować na niej poprawnie przy nie zmienionych pozostałych wymiarach?

Pozdrawiam

[MlKl]

To nie jest jakoś specjalnie istotne. Odleglość góry otworu dymowego od rusztu niezależnie od średnic stosowanych rur to 8-10 cm. Ale jak wyjdzie 7 albo 11, to też ustrojstwo zadziała. Średnica rury dymowej podobnie - może być pol cala, 3/4, albo cal.



Wysłane z mojego M2103K19G przy użyciu Tapatalka

[zorkaner]

Czy można kupić od was DG sprawdzonej konstrukcji? Czy któryś z was zajmuje się budową na zlecenie a niżeli tylko dla siebie? Edited December 8, 2022 by zorkaner

[sverige2]

Zadzwoń do Mikiego, na pewno się dogadacie, nr. tel. widoczny pod jego postem .

[piross]

Witam

Czym moze skutkowac zastosowanie rury o srednicy 150mm ? mam akurat taka do dyspozycji I nie wiem czy robic DG z niej czy kupic mniejsza.

[Dodano: 16 lut 2023 - 11:07]

Witam

Czym moze skutkowac zastosowanie rury o srednicy 150mm ? mam akurat taka do dyspozycji I nie wiem czy robic DG z niej czy kupic mniejsza.

[Muski]





Czym moze skutkowac zastosowanie rury o srednicy 150mm

Zrobiłem testowy ze 130 mm wielka kolumbryna . Kwestia wielkości komory. Np oryginalny Rogera / pozyskałem do testów/ był dla mnie za mały . Średnica nie przeszkadza tylko pamiętaj , tu przesada w każą stronę jest niekorzystna

[piross]



Czym moze skutkowac zastosowanie rury o srednicy 150mm

Zrobiłem testowy ze 130 mm wielka kolumbryna . Kwestia wielkości komory. Np oryginalny Rogera / pozyskałem do testów/ był dla mnie za mały . Średnica nie przeszkadza tylko pamiętaj , tu przesada w każą stronę jest niekorzystna

Co masz na myśli pisząc o przesadzie ?

Jak masz porównanie z DG Rogera i 130mm czy w 130 szybciej się nie spalały zrębki jakieś minusy ?

[wróbel75]

Co masz na myśli pisząc o przesadzie ?

Są rury o przekroju 200-300-500mm i to już była by przesada

Ale 120-130mm to taka norma

Miałem Rogerowy i do kibelka okazał się za mały. Poza tym często zawieszały się zrębki. W tym 120 podobno już tego problemu nie ma ( zacząłem robić i przerwałem, więc nie wiem jak się sprawdza w pracy)



Jako teoretyk tych większych napiszę Ci tylko, że SiB-y chwalili też patent MIKI-ego. Warto poczytać.

Na pewno ważną rolę w tych DG pełni dobrze wykonany ruszt (ułatwia życie).

[Dodano: 16 lut 2023 - 12:59]

Tutaj masz MIKI-ego początki

https://wedlinydomowe.pl/forum/topic/18111-moja-beczka-elektryczna/?hl=dymo

Edited February 16, 2023 by wróbel75

[Muski]

Co masz na myśli pisząc o przesadzie ?

Tylko to, by rozmiar DG  dopasować do komory , trochę większy nie przeszkadza ale np jak masz komorę 150 l to DG 10l będzie przesadą  ale też uwędzisz

Edited February 16, 2023 by Muski

[xxsebkoxx1]

Witam Panowie. Pytanie mam odnośnie rurki dymowej. Czy może być mniejsza? Taka na 19mm bo akurat taką mam.

[Henry82]

Przeczytałem cały wątek i nigdzie nie znalazłem tego pytania i nie wiem czy to takie oczywiste że nikt na to nie zwrócił uwagi. Czy na początku tej rury dymiącej jest zmniejszona średnica z 27 mm na mniejszą około 26 mm na tokarce ?

Bo na rysunkach technicznych tak to mi wygląda

Edited November 30, 2024 by Henry82

[quadro555]

Jakoś trzeba te dwie rury spasować.😀

[Henry82]

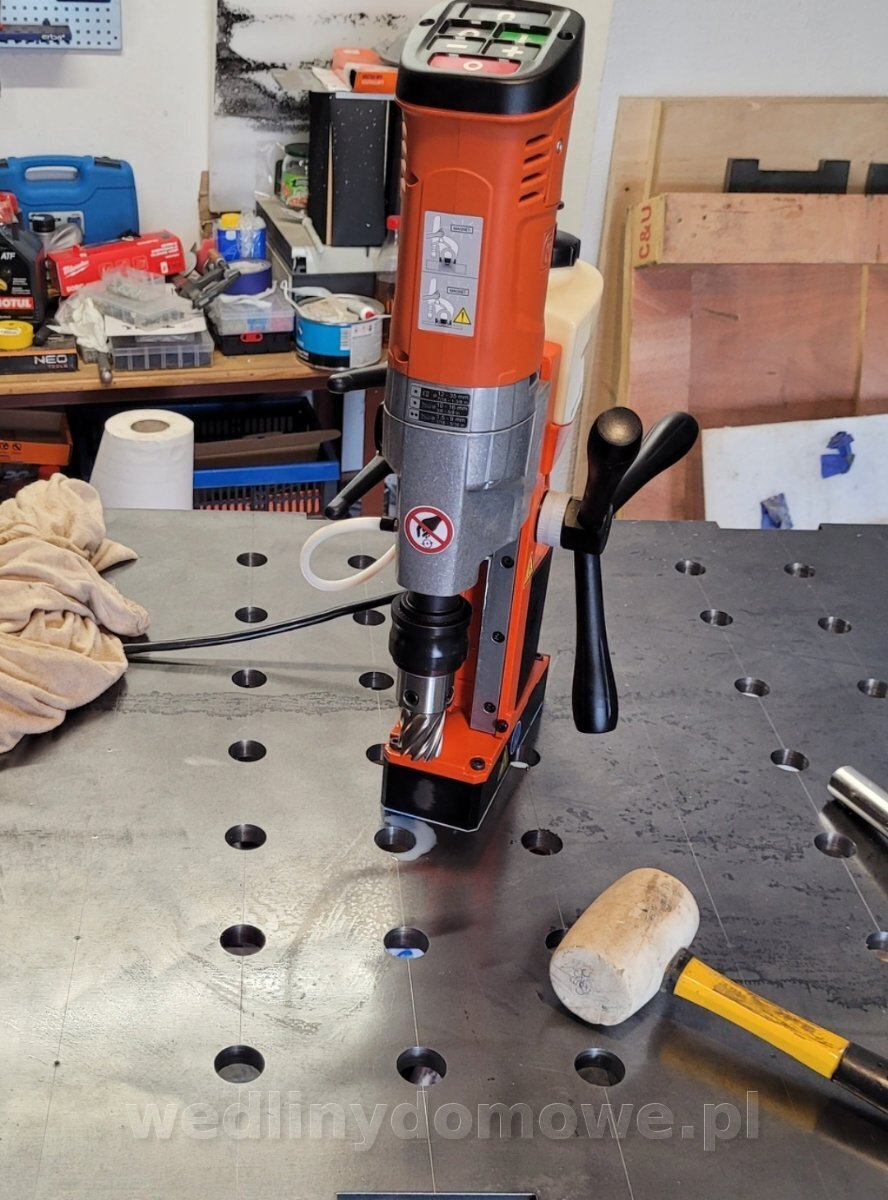

Wystarczy mieć  treparacyjne wiertło  f 27 i wiertarkę  stołową  lub magnetyczną  i bez problemu się spasuje bez rozwiertaków czy toczeń  na tokarce.

U siebie mam treparacyjne f 28 pozostałość  po robieniu stołu  spawalniczego i  będę  u siebie w DG robić  rurę  dymiącą  f 28 mm



Ok juz wiem czemu ta dymiąca podtoczona delikatnie, bo musi opadać  o kilka stopni w dół  by smoliste substancje do słoika spływały 😋

U siebie postaram się  pod kątem  wywiercić  w zasobniku dziurę.

Edited November 30, 2024 by Henry82

[roger]

Rura dymna jest podtoczona i ścięta na końcu, podtoczenie jest po to aby nie wchodziła za głęboko w korpus. Lekki spadek uzyskasz pozycją DG względem komory a w wierceniu pod kątem w nierdzewce tej grubości to powodzenia życzę

Wysłane z mojego 2210129SG przy użyciu Tapatalka

[wróbel75]

1 godzinę temu, Henry82 napisał(a):

Wystarczy mieć  treparacyjne wiertło  f 27 i wiertarkę  stołową  lub magnetyczną  i bez problemu się spasuje bez rozwiertaków czy toczeń  na tokarce.

Tak, i kupić jeszcze walcownię aby pozyskać rurę 😁

1 godzinę temu, Henry82 napisał(a):

Ok juz wiem czemu ta dymiąca podtoczona delikatnie, bo musi opadać  o kilka stopni w dół  by smoliste substancje do słoika spływały 😋

U siebie postaram się  pod kątem  wywiercić  w zasobniku dziurę.

A ja poczekam co napiszesz po kilku/kilkunastu użyciach gdy już to tak porządnie spasujesz.



Z DG Jest jak z wędzarnią,im szczelniejszy tym więcej problemów. Po pierwsze stal jak się nagrzewa to pracuje więc warto aby miała lekki luz, a po drugie gdy Ci to wszystko poskleja smoła to zrozumiesz że warto mieć luz {nie tylko w życiu 😉).

[Henry82]

40 minut temu, roger napisał(a):

a w wierceniu pod kątem w nierdzewce tej grubości to powodzenia życzę

Bez problemu 😋





[zarrix]

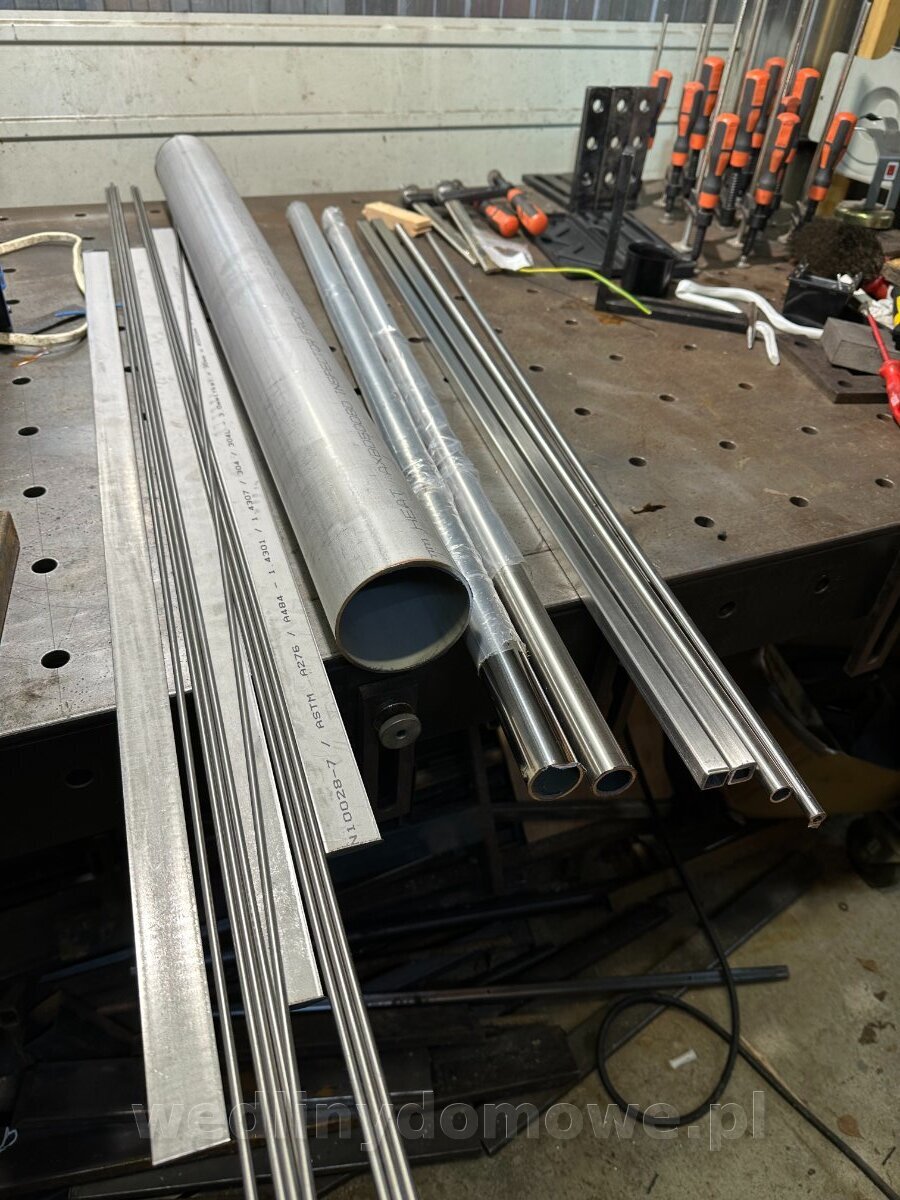

I ja dzisiaj zakupiłem troche stali nierdzewnej 304, coś będę tworzył na tygodniu. Mam zamiar trochę się posiłkować drukiem 3D przy niektórych elementach.

Rury spawane 1m:

88,9x2mm

32x1,5mm

25x1,5mm

14x1,5mm

10x1,5mm

Jeszcze do końca nie wiem jakich średnic i długości użyję.

[zarrix]

Wziąłem się dzisiaj za próbę stworzenia generatora - ale jednak już za zimno na prace w blaszaku bo palce marzną, wiele nie zrobiłem.

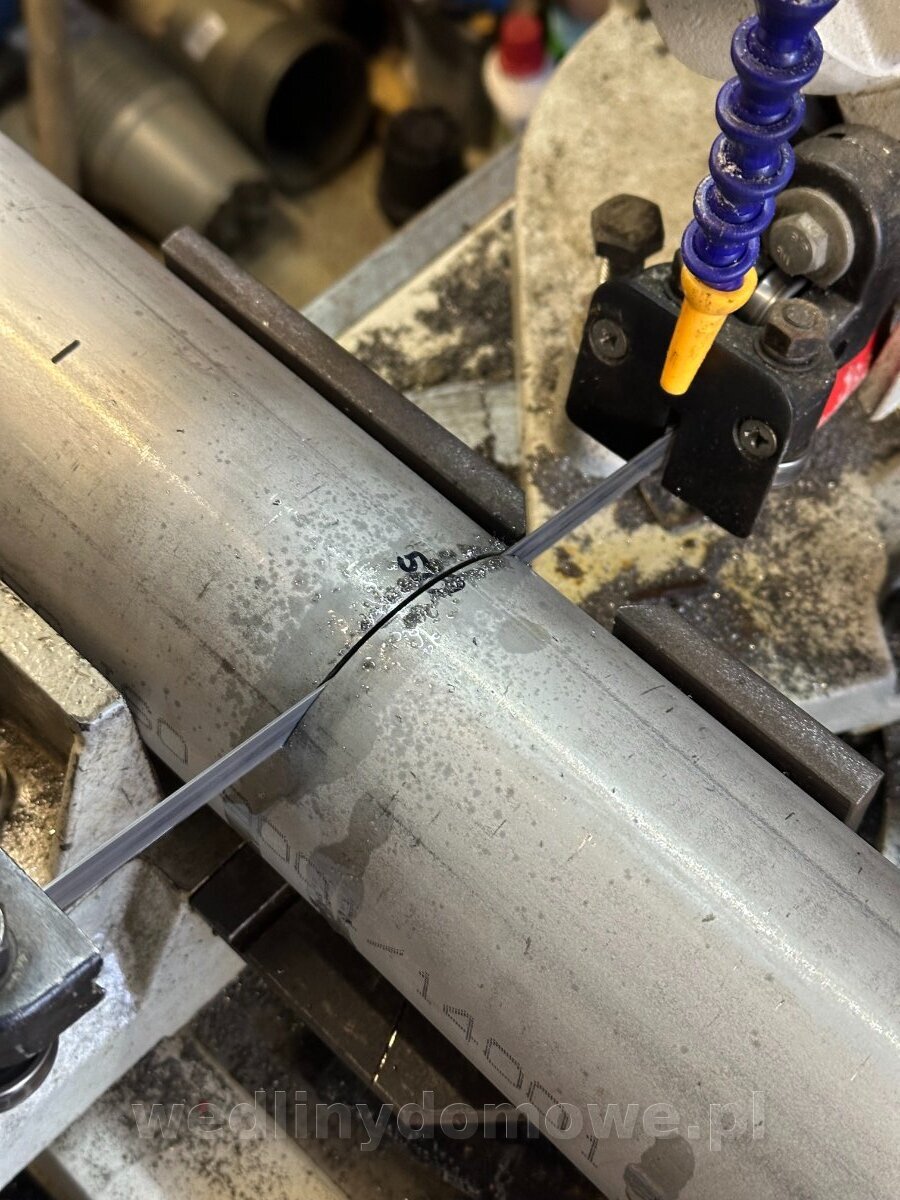

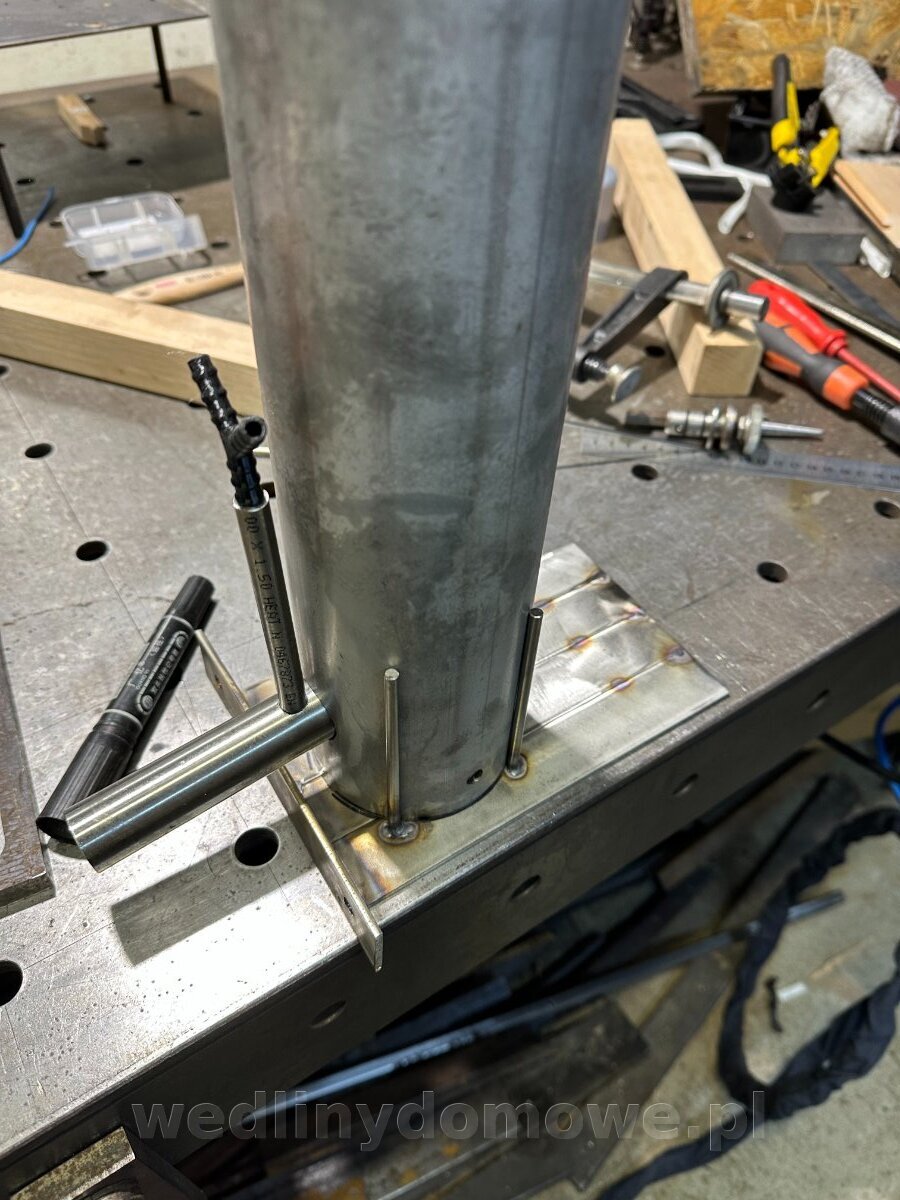

Jak szczelne musi być połączenie rury z blachą na dole? Mimo cięcia na przecinarce taśmowej jest minimalny odchył i mała szczelina na jednym łuku.
Podstawa spawana z płaskowników 30mm - też delikatne prześwity są wzdłuż.

Drugie pytanie:
rura dymowa 25x1,5mm 12cm długości
rura z powietrzem 10x1,5mm 10cm długości

Czy otwór dyszy wylicza się konkretnie pod dane rozmiary?


[zarrix]

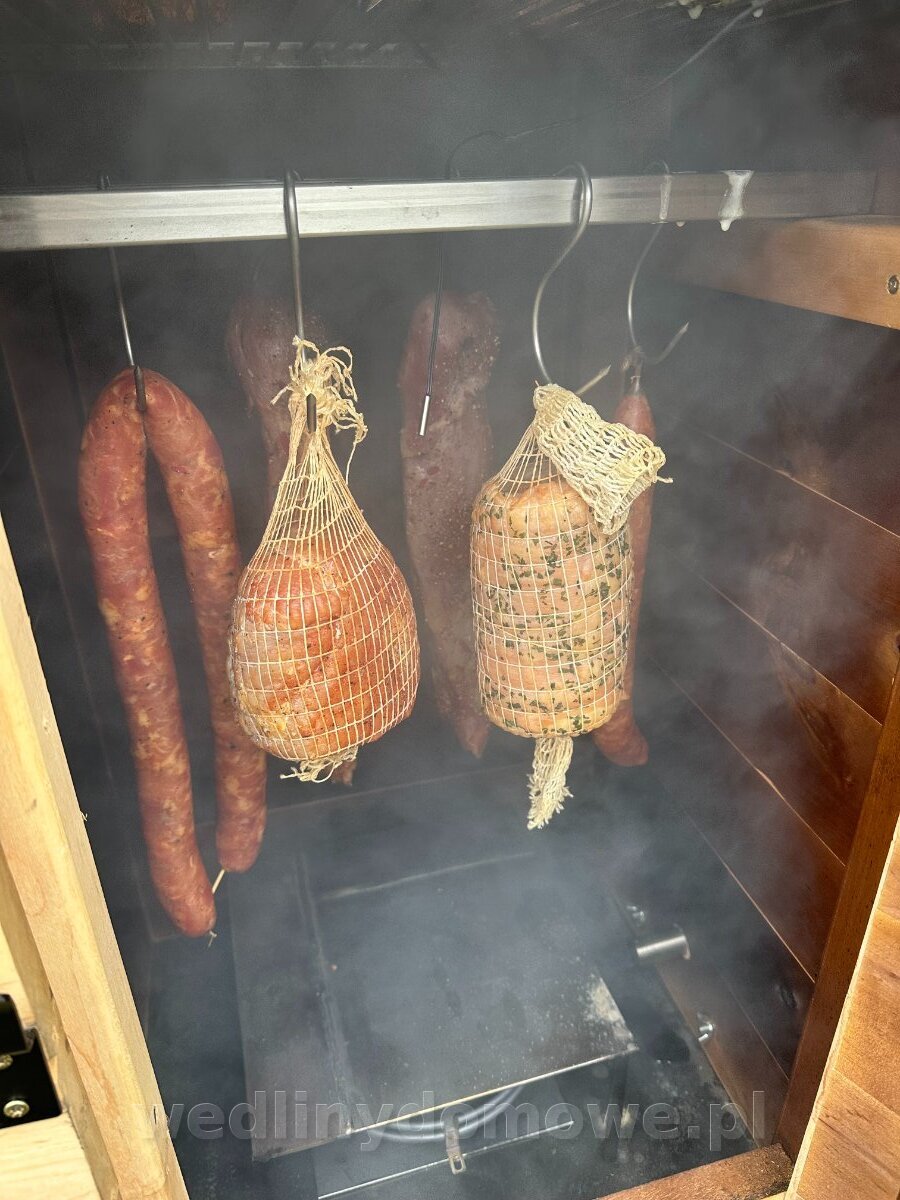

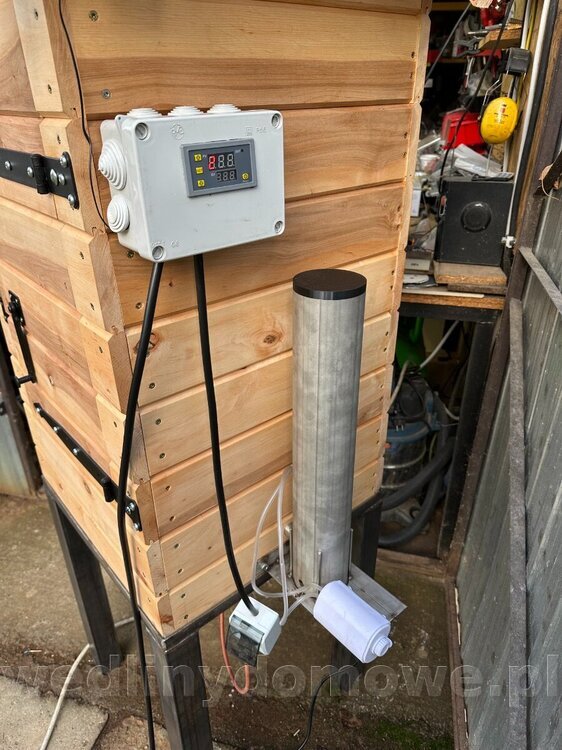

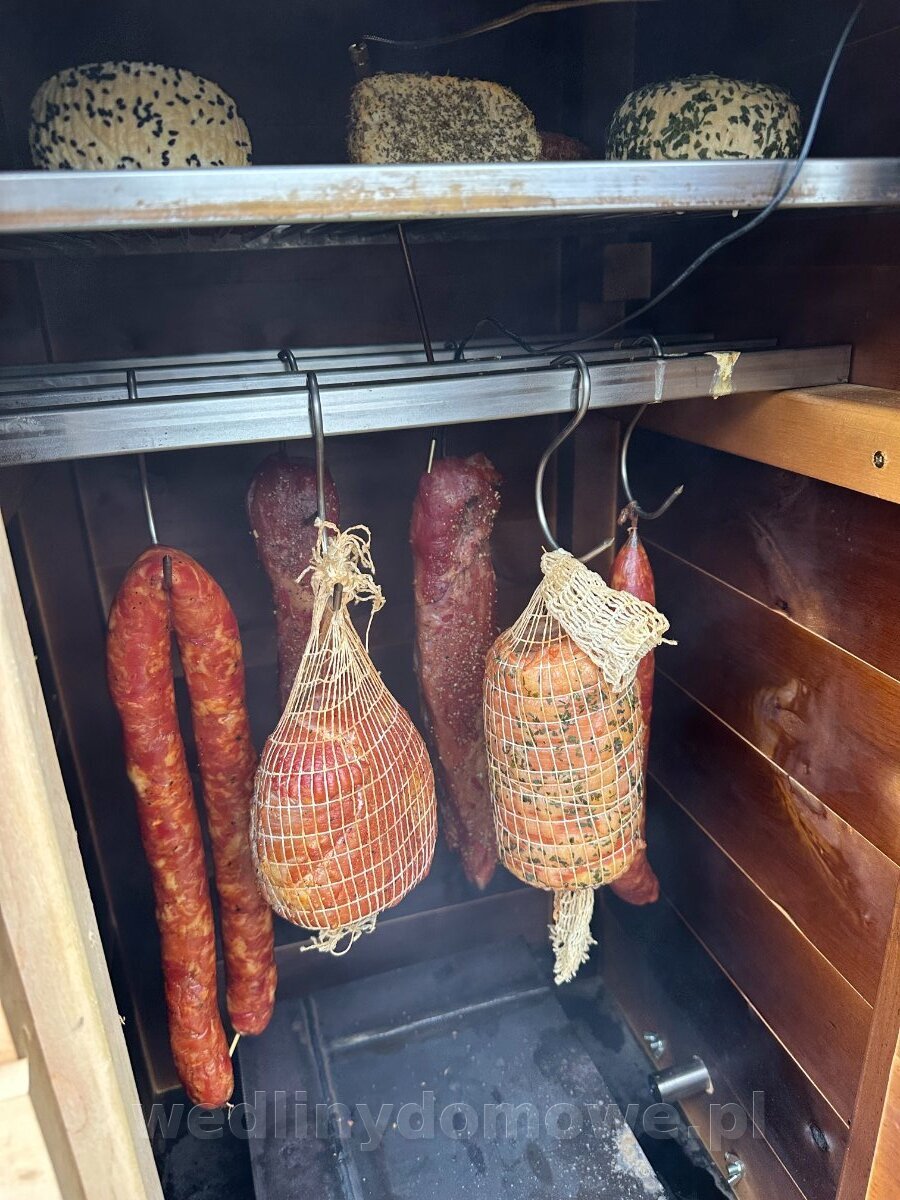

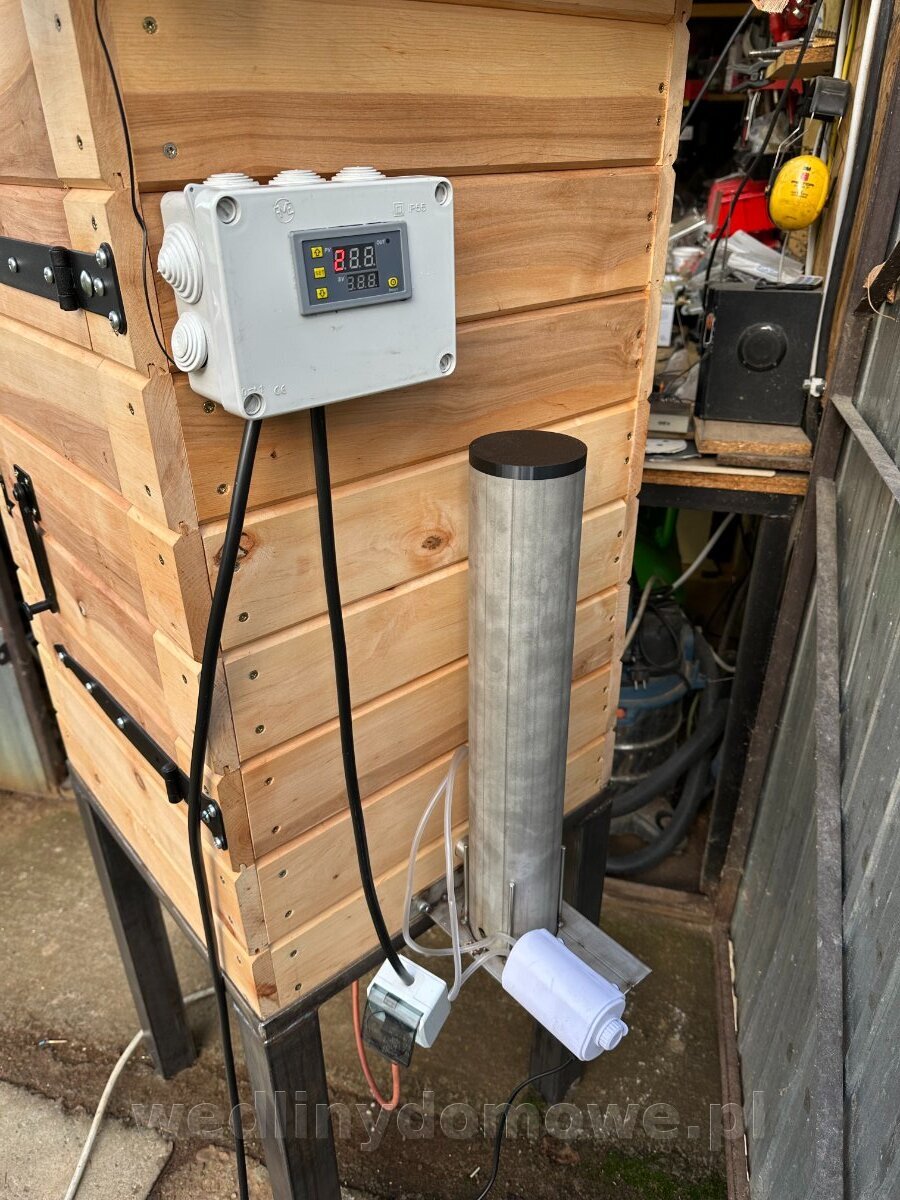

Wczoraj skończyłem, dziś testy przeszły pozytywnie.
Rura 88,9x2mm - 50cm
Dymowa 25x1,5mm 12cm
Powietrzna 10x1,5mm 10cm - dysza 3mm





[zarrix]

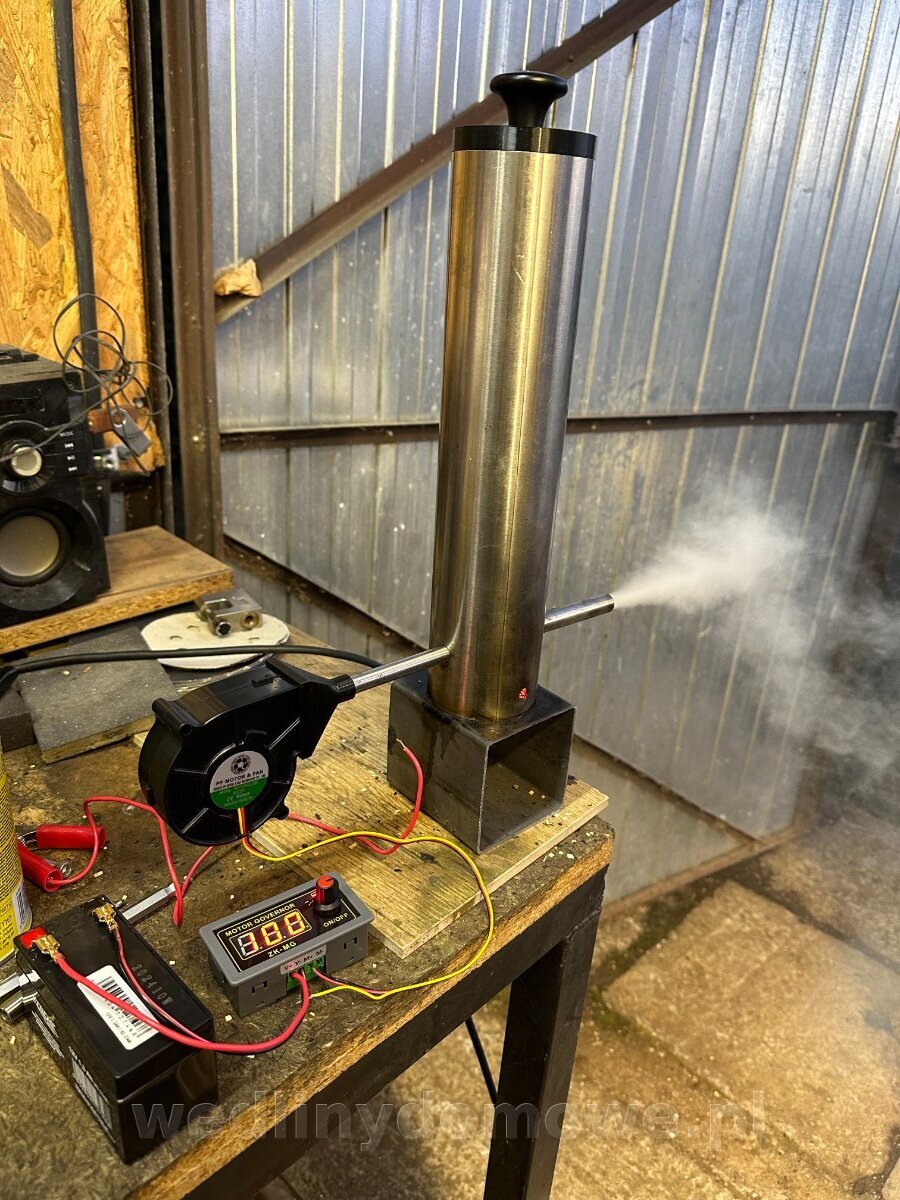

Potrzebowałem stworzyć osobny, mniejszy dymogenerator do grila gazowego. Został zrobiony z rury 70mm/1,5mm wysokość 30cm. Rura dymna 14mm/1,5mm rura powietrzna 10mm/1,5mm

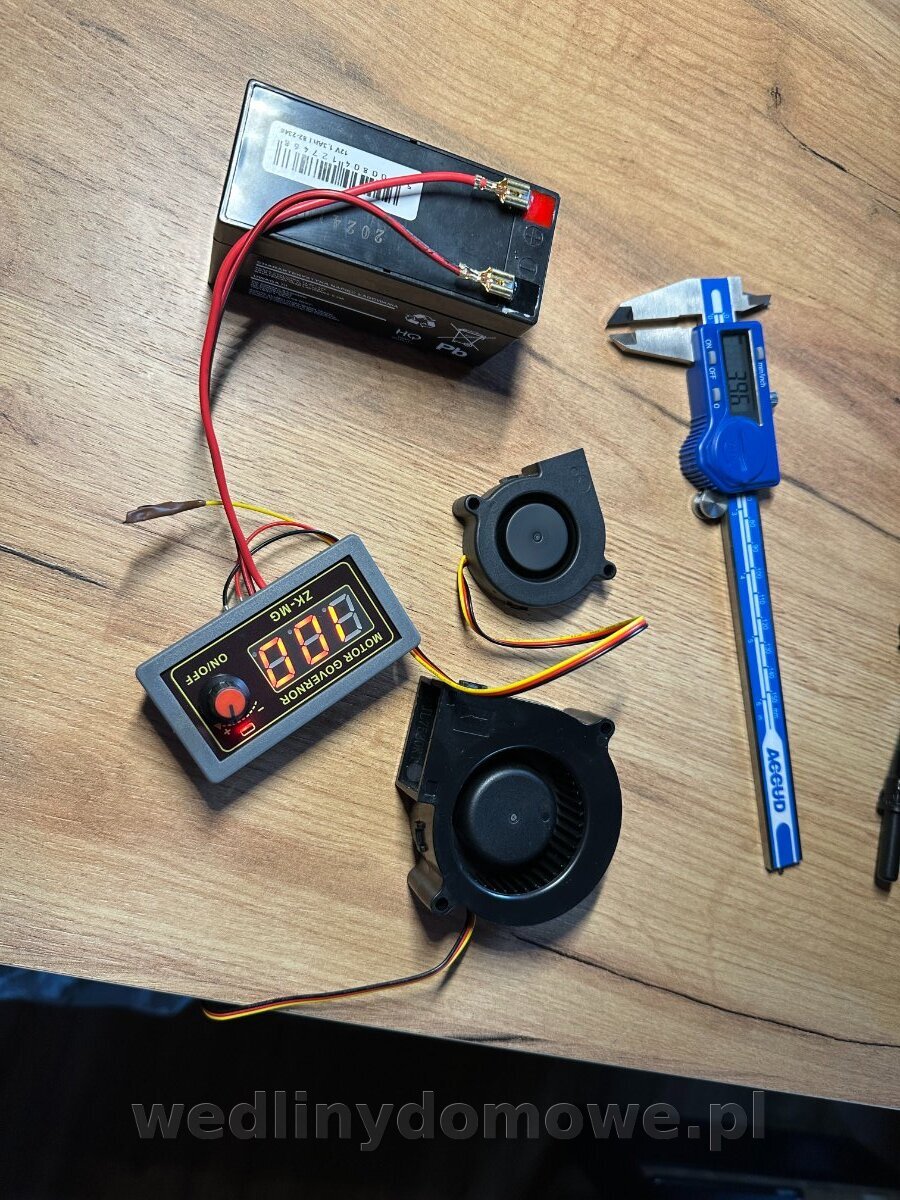

Wentylator 50x15mm - ten mniejszy lepszy, większy to 70x30mm - za mocny. Regulator napięcia i akumulator 12V 1,3Ah aby nie musieć ciągnać prądu do grila.

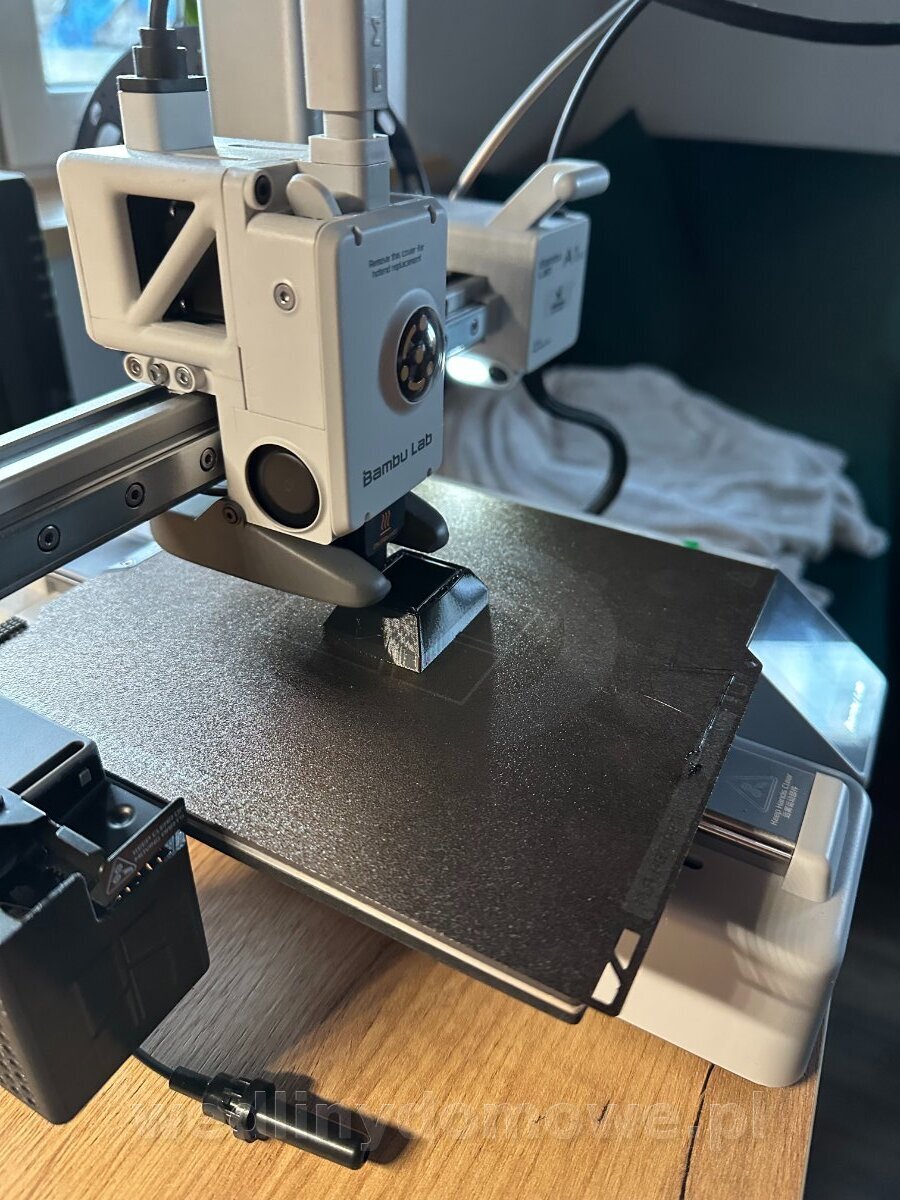

Przyznam, że dużo lepsze rozwiązanie niż pompka akwarystyczna - tutaj mamy pełną regulajcę dymu od 0 do 100% - i nie, nie pali się nawet przy 100%. Z pomocą jednak musiał przyjść druk 3D.
W tej wersji niestety pompka nie dawała rady bez dyszy jak w przypadku Rogera. Gdy zrobiłem dysze nawet działało.

Edited March 4 by zarrix
