Autoklaw Zbyszka


  • Zaloguj się, aby dodać odpowiedź
23 odpowiedzi w tym temacie

#1 wiencek84

wiencek84

    Początkujący

  • Użytkownicy
  • 47 postów
  • MiejscowośćWałcz

Napisano 12 kwi 2017 - 13:35

Witam postanowiłem zbudować sobie autoklaw do konserw i słoików.
Do inspiracji posłużył mi autoklaw Dziadka.
Super sprawa.

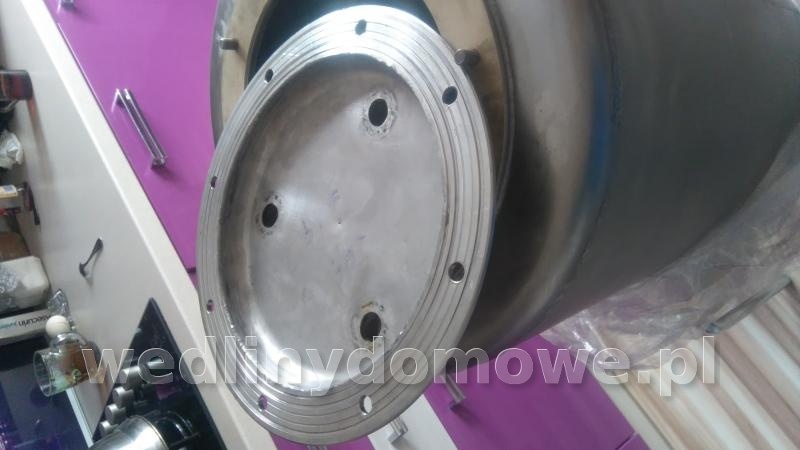

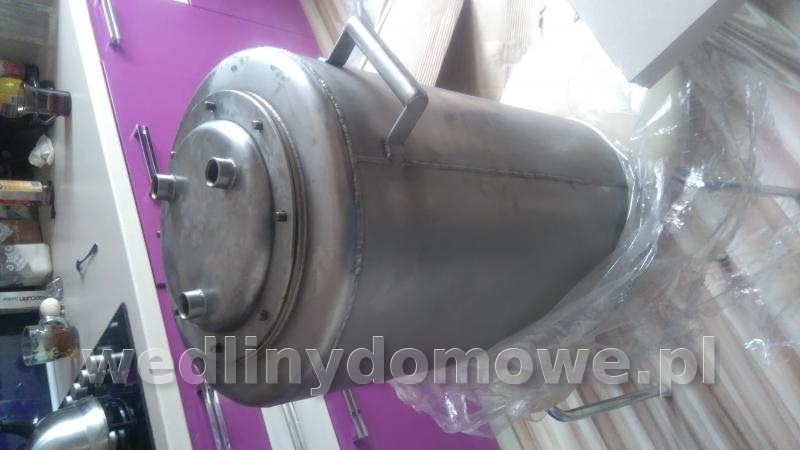

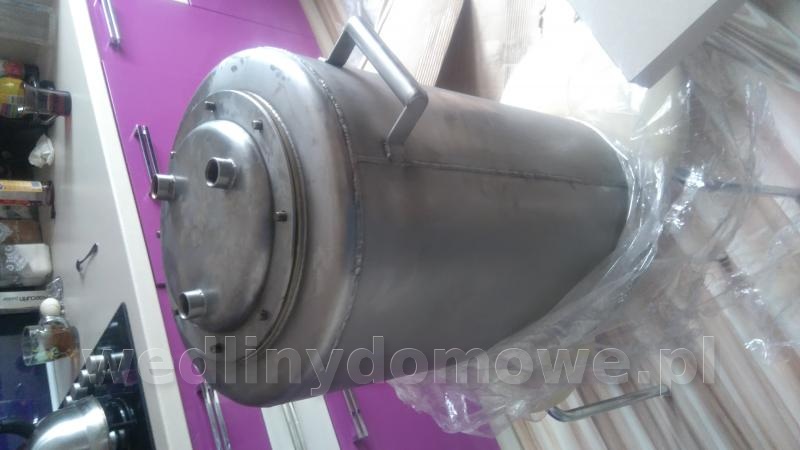

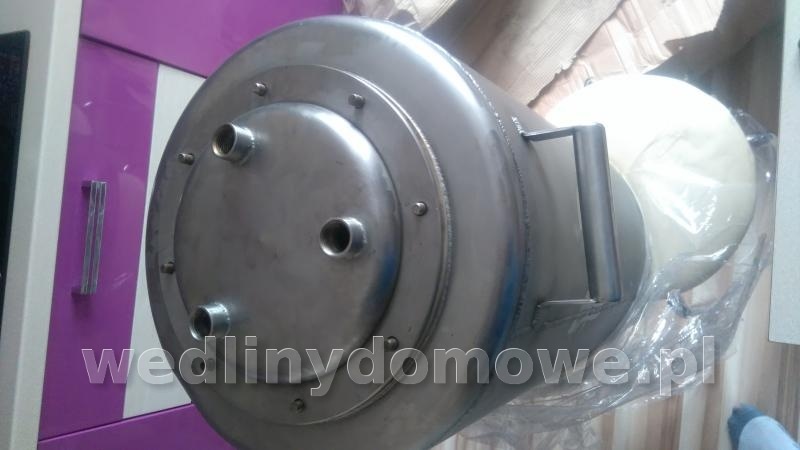

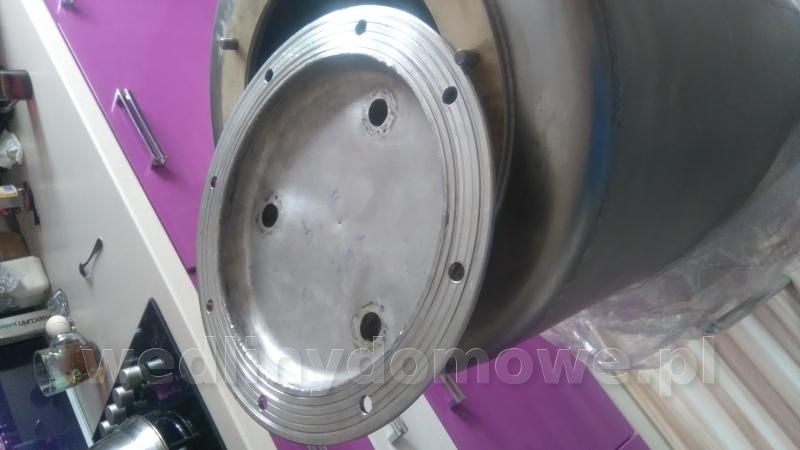

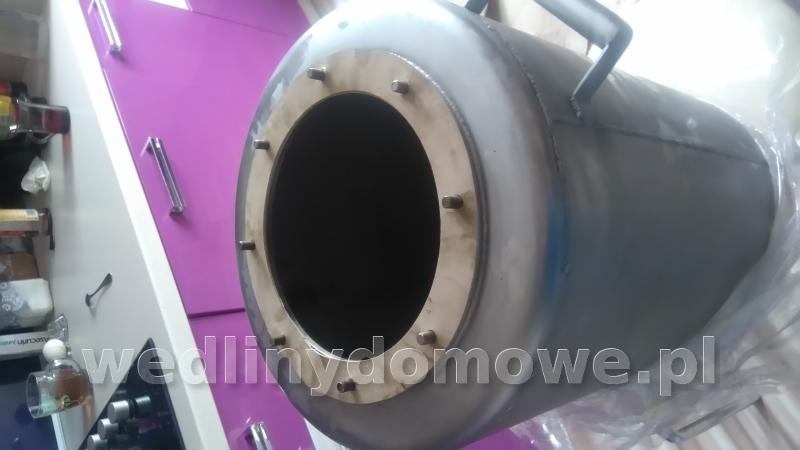

A o to i mój wynalazekZałączony plik  DSC_0093.JPG   37,76 KB   13 Ilość pobrańZałączony plik  DSC_0094.JPG   34,02 KB   13 Ilość pobrańZałączony plik  DSC_0095.JPG   30,92 KB   11 Ilość pobrańZałączony plik  DSC_0096.JPG   37,04 KB   12 Ilość pobrań
Blacha z jakiej zbudowany jest autoklaw
Boki blacha 2,2 mm, dno i góra i wieko blacha 4,5mm.
Poz
Zbyszek

#2 wiencek84

wiencek84

    Początkujący

  • Użytkownicy
  • 47 postów
  • MiejscowośćWałcz

Napisano 13 kwi 2017 - 17:15

Witam postanowiłem zbudować sobie autoklaw do konserw i słoików.
Do inspiracji posłużył mi autoklaw Dziadka.
Super sprawa.
A o to i mój wynalazek attachicon.gifDSC_0093.JPGattachicon.gifDSC_0094.JPGattachicon.gifDSC_0095.JPGattachicon.gifDSC_0096.JPG
Blacha z jakiej zbudowany jest autoklaw
Boki blacha 2,2 mm, dno i góra i wieko blacha 4,5mm.
Poz
Zbyszek

Załączony plik  DSC_0097.JPG   28,69 KB   8 Ilość pobrań

#3 andrzej k

andrzej k

    Uzależniony od forum

  • **VIP**
  • 11405 postów
  • MiejscowośćPobiedziska

Napisano 13 kwi 2017 - 18:31

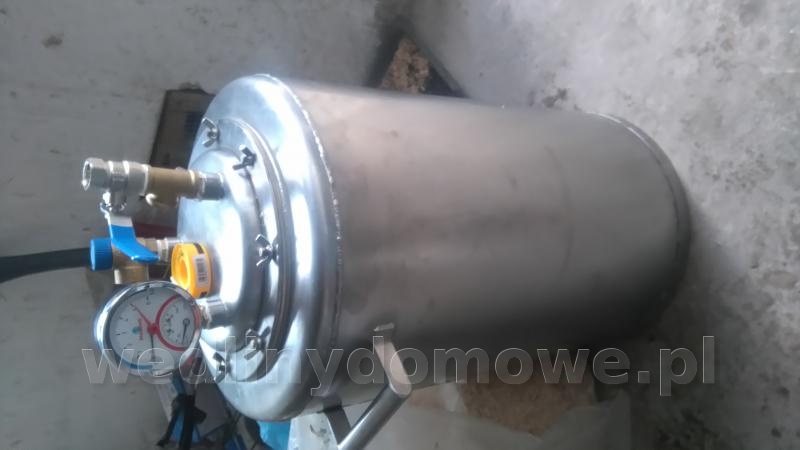

Super sprawa ! Szkoda tylko że fotki są na leżąco .







Pozdrawiam







Załączony plik  post-81970-0-17739800-1492100144.jpg   66,91 KB   6 Ilość pobrań



#4 arkadiusz

arkadiusz

    Uzależniony od forum

  • **VIP**
  • 8848 postów

Napisano 13 kwi 2017 - 18:34

Szkoda tylko że fotki są na leżąco .



Jak widzę już się podniosły do pionu. :thumbsup:  :D



#5 andrzej k

andrzej k

    Uzależniony od forum

  • **VIP**
  • 11405 postów
  • MiejscowośćPobiedziska

Napisano 13 kwi 2017 - 18:38

Jak widzę już się podniosły do pionu. :thumbsup: :D





:D



Pozdrawiam



#6 wiencek84

wiencek84

    Początkujący

  • Użytkownicy
  • 47 postów
  • MiejscowośćWałcz

Napisano 13 kwi 2017 - 20:35

Dziekuje za korektę

#7 Gwizdek

Gwizdek

    Weteran

  • Użytkownicy
  • 1955 postów
  • MiejscowośćSulejówek

Napisano 13 kwi 2017 - 20:44

Sprzęt pierwsza klasa.  :clap:  :thumbsup:

Czekamy na dalsze testy i produkcję.  :D



#8 jumbo

jumbo

    Uzależniony od forum

  • Użytkownicy
  • 3017 postów
  • MiejscowośćRybnik

Napisano 13 kwi 2017 - 20:53

...w jaki sposób zrobiłeś przetłoczki obydwu den i wieka  ...?

Chętnie bym przytulił takowe...

- i jak spawałeś 4,5 z 2,2...?

Z zewnątrz spaw wygląda na kładziony na płasko, więc wewnątrz musi wystąpić schodek, który aż się prosi o pachwinowy...


Użytkownik jumbo edytował ten post 13 kwi 2017 - 20:57


#9 roger

roger

    Uzależniony od forum

  • **VIP**
  • 7122 postów
  • MiejscowośćW-wa & Lubuskie

Napisano 13 kwi 2017 - 22:17

Chłopie no przecież widać że spawane jednostronnie od zewnątrz do czoła ;)
Żeby tylko kiedyś nie było głośnej niespodzianki ;)

Ps
Przychodzi kolega do kolegi ...Ty stary weź mi.to pospawaj ... ten spawa ... gluci ... nie mając świadomości, że to urządzenie ciśnieniowe ... tak to wygląda w domowej praktyce ;)

Tapniete z Tapatalk

Użytkownik roger edytował ten post 13 kwi 2017 - 22:20


#10 wiencek84

wiencek84

    Początkujący

  • Użytkownicy
  • 47 postów
  • MiejscowośćWałcz

Napisano 13 kwi 2017 - 22:31

Ostudze troche te sceptyzmy.
Od samego poczatku czlowiek ktory robił mi autoklaw wiedział jakie bedzie jego przeznaczenie i na jakie ciśnieniu ma pracować.
Zrobił jak zrobił, oczywiście przed pracą docelową,podam autoklaw prubie ciśnieniowej,jeśli wytrzyma to ok jeśli nie to będę wiedział jak było zrobine.
Czas pokaże czy było warto.

#11 roger

roger

    Uzależniony od forum

  • **VIP**
  • 7122 postów
  • MiejscowośćW-wa & Lubuskie

Napisano 13 kwi 2017 - 22:49

Nic nie musisz studzić ... ja Cię kolego najmocniej przepraszam ale jak patrzę na te spawy to albo Ty nie wiesz co piszesz albo kolega nie wie co robi... sorry ale tak to wygląda :(

Tylko to ma być bezpieczne ... nic więcej ... wygląd to sprawa drugorzędna.

Tapniete z Tapatalk

Użytkownik roger edytował ten post 13 kwi 2017 - 22:51


#12 andym

andym

    Entuzjasta forum

  • Użytkownicy
  • 942 postów
  • MiejscowośćWarszawa

Napisano 14 kwi 2017 - 11:03

Rozumiem Twój entuzjazm, bo sam szukam podobnych rozwiązań, ale patrząc na wykonaną pracę obawiam się o bezpieczeństwo.

Ufam, że  zawór zdąży zadziałać.

Nie odbieraj, proszę tego postu jako do końca sceptycznego, martwię się nie tylko o Ciebie.

Pozdrawiam



#13 Olek.P

Olek.P

    Entuzjasta forum

  • Użytkownicy
  • 974 postów
  • MiejscowośćLeverkusen

Napisano 14 kwi 2017 - 13:37

......... a gdzie ta fotka na ktorej widac ze jest to spaw jednostronny ?

#14 wiencek84

wiencek84

    Początkujący

  • Użytkownicy
  • 47 postów
  • MiejscowośćWałcz

Napisano 14 kwi 2017 - 16:58

Więc tak uszczelka pod deklem wytrzymuje 1 bar i puszcza.
Wydaje mi sie,że jest za duża,nie ważne.
Na pewno do wymiany, na jakiś oring?
Co by lepiej uszczelniał.

#15 jumbo

jumbo

    Uzależniony od forum

  • Użytkownicy
  • 3017 postów
  • MiejscowośćRybnik

Napisano 14 kwi 2017 - 17:11

.... patrząc na powierzchnie styczne dekla i zbiornika i widoczne na nich rowki służące do wspomożenia uszczelnienia -

uszczelkę wyciąłbym z arkusza klingerytu - tyle, że klingeryt stosuje się do połączeń stałych...



Powiedz, jaką to ma pojemność, ew podaj wysokość i średnicę i zdradź jak to będziesz grzał...?



#16 wiencek84

wiencek84

    Początkujący

  • Użytkownicy
  • 47 postów
  • MiejscowośćWałcz

Napisano 14 kwi 2017 - 19:30

Jumbo pojemnosc tego autoklawu to chyba 56 litrów z tego co pamiętam z rozmow z wykonawcą.
Jeśli chcesz dokładne wymiary to jutro zwymiaruję.
Grzanie będzie na taborecie gazowym.

#17 jumbo

jumbo

    Uzależniony od forum

  • Użytkownicy
  • 3017 postów
  • MiejscowośćRybnik

Napisano 14 kwi 2017 - 19:43

...podaj średnicę i wysokość....



A podejmując temat rogera i także mój w kwestii spawów - CZY TO BYŁO SPAWANE W PODWÓJNEJ OSŁONIE GAZU ?

bo w innym przypadku postarałbym się o wzmocnienie tych spawów.....



#18 wiencek84

wiencek84

    Początkujący

  • Użytkownicy
  • 47 postów
  • MiejscowośćWałcz

Napisano 14 kwi 2017 - 19:52

Jutro Ci podam.
Spawane na bank tigiem.A co dalej to nie wiem.
Musze uszczelnić dekiel i prubę cisnieniowa jak przeżyje 6 bar to powinno być dobrze

#19 DZIADEK

DZIADEK

    Uzależniony od forum

  • ***SUPER VIP***
  • 5709 postów
  • Miejscowośćx

Napisano 14 kwi 2017 - 19:56

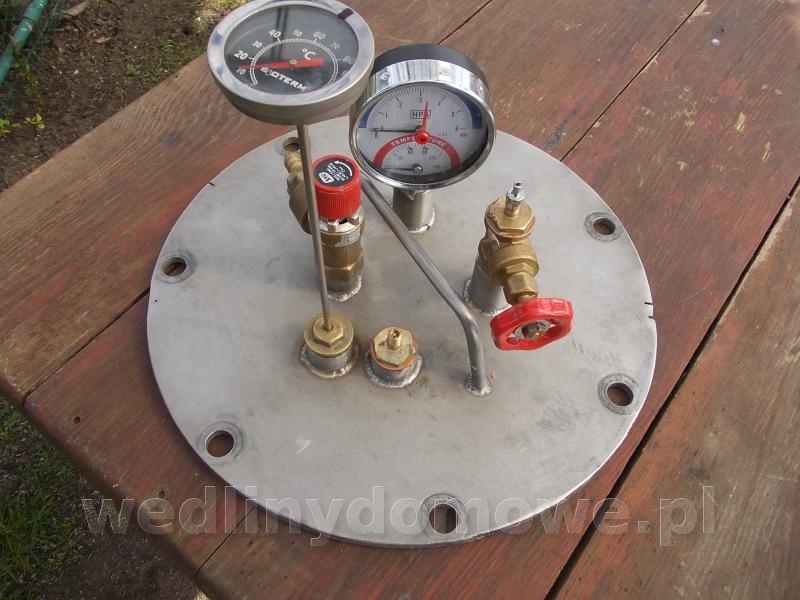

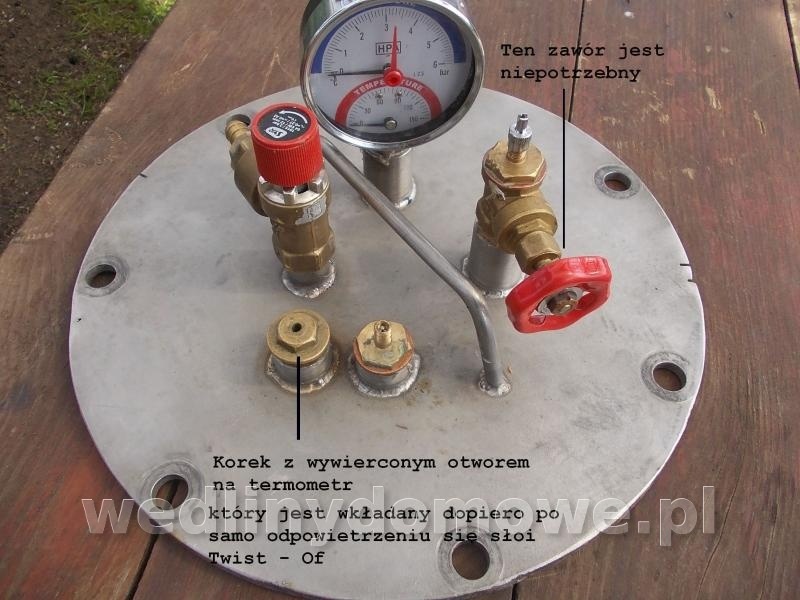

Gratuluję . Patrząc to ładnie wygląda. Na spawach się nie znam, ale przyznając że są dobre to  jeszcze trochę popracujesz nad nim . Najmniejsza nieszczelność i cały efekt produkcji będzie nie taki jak trzeba.. Pierwsze to próby na szczelność zainstalowanych przyrządów .Później próby na wytrzymałość co najmniej 6 Bar gdy będziesz pracował pod ciśnieniem do 2.5- 2,8 Bar. Uszczelka z gumy o grubości co najmniej 5 mm. Tymi motylkami to nie dociśniesz przykrywy . Koniecznie zainstaluj  czwartą złączkę - mufkę w której umieścisz termometr .



Sponsor

Sponsor
  • Reklama

#20 wiencek84

wiencek84

    Początkujący

  • Użytkownicy
  • 47 postów
  • MiejscowośćWałcz

Napisano 14 kwi 2017 - 20:06

Dziekuje za miłego slowa Dziadku.

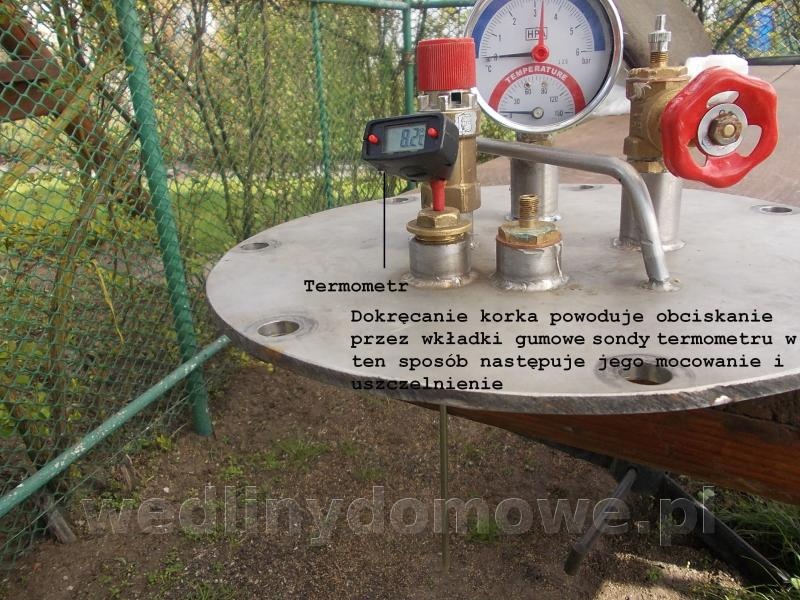

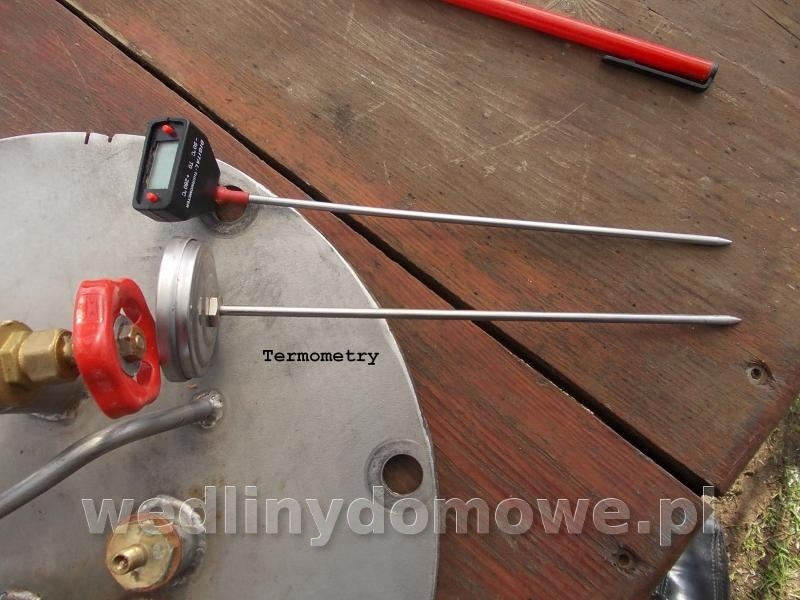

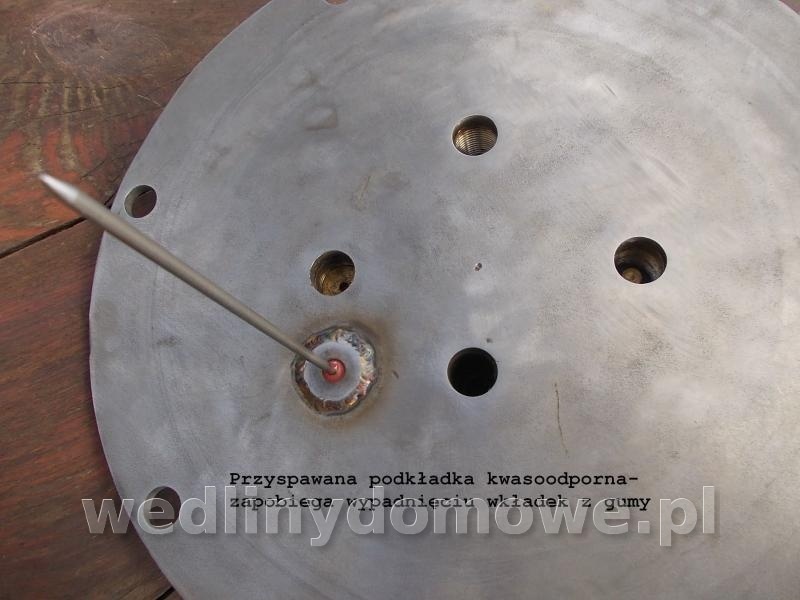

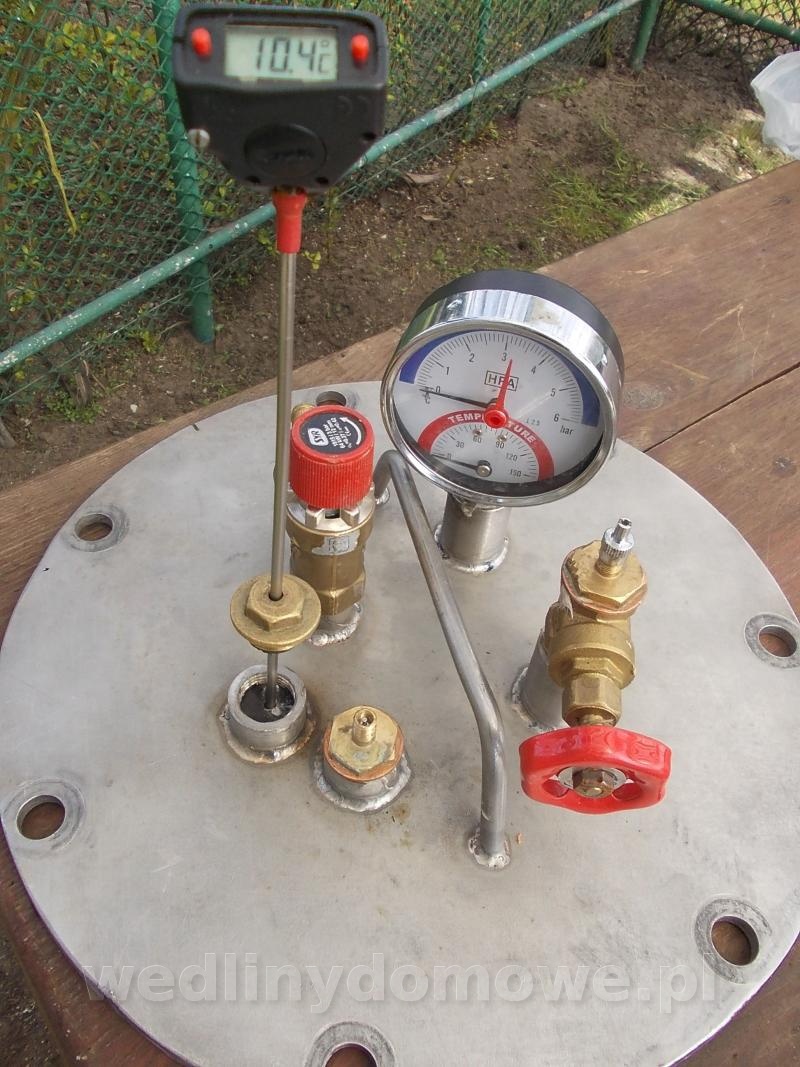

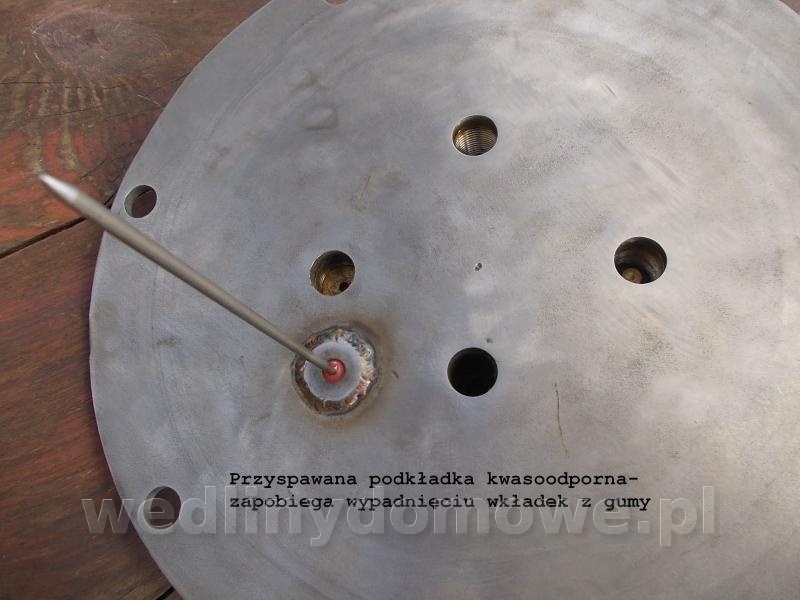

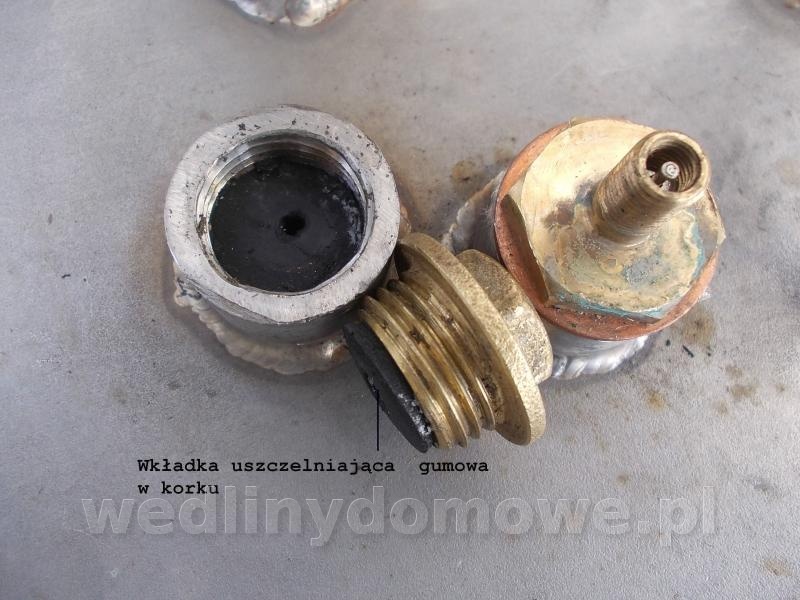

Właśnie mialem pisać do Ciebie jak masz zamontowany termometr w tej mówce.Chodzi o szczelność,bo inne przyżądy sa uszczelnione taśmą teflonową.

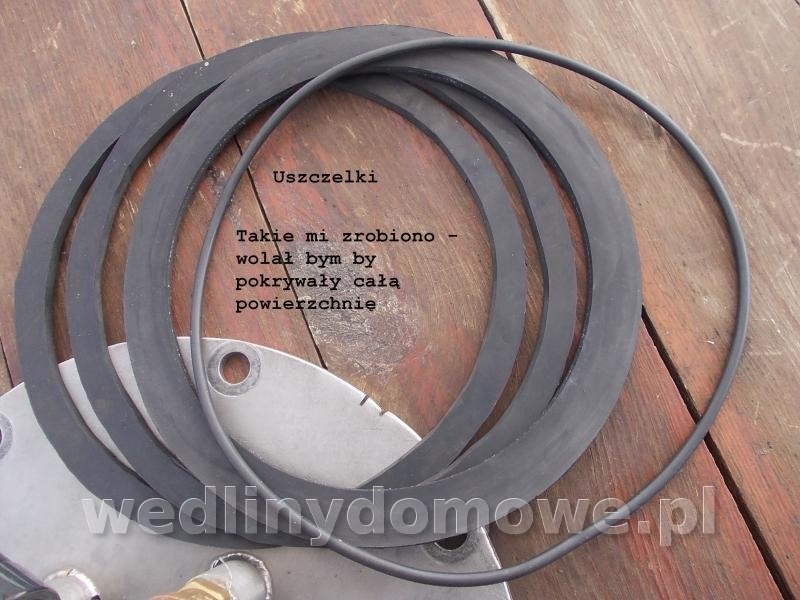

Dziadku uszczelkę pod deklem sam wycinałeś,czy kupiłeś gotową.
Bo moja jest deko za duża bo nie przyjezdzaj dobrze do płaszczyzny.
W jednym miejscu jest brzuch z pod którego uciekam cisnienie.
