DUCH Posted October 3, 2013 Report Share #1 Posted October 3, 2013 no wszystko prawie gotowe i tylko mam zagwozdkę z tym połączeniem motoreduktora z maszynką . Czytam i słucham że nie zbyt dobre jest łączenie na "sztywno" tylko powinno być przy mocy jakieś sprzegła np.kłowego . siedzem tak sobie i se myślem no niby dla czego nie na sztywno. Obroty z motoreduktora 75/min silnik 0.8 kW , włącznik pod reką jakby się przypychało więc co szkodzi mieć połączenie na "sztytwno " Ale bardzo chętnie posłucham ze nie mam racji Quote Da Bóg dzień ,da i radę. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/ Share on other sites More sharing options...
pis67 Posted October 3, 2013 Report Share #2 Posted October 3, 2013 Ale bardzo chętnie posłucham ze nie mam racji Rację masz, ale takie sprzęgło kłowe to same korzyści, i bezpieczniej, i spokojniej startuje, i parę jeszcze i, które pozostawię dla filozofów tej materii. Quote Gorycz złej jakości pozostaje długo po tym, gdy słodycz ceny została zapomniana. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304723 Share on other sites More sharing options...

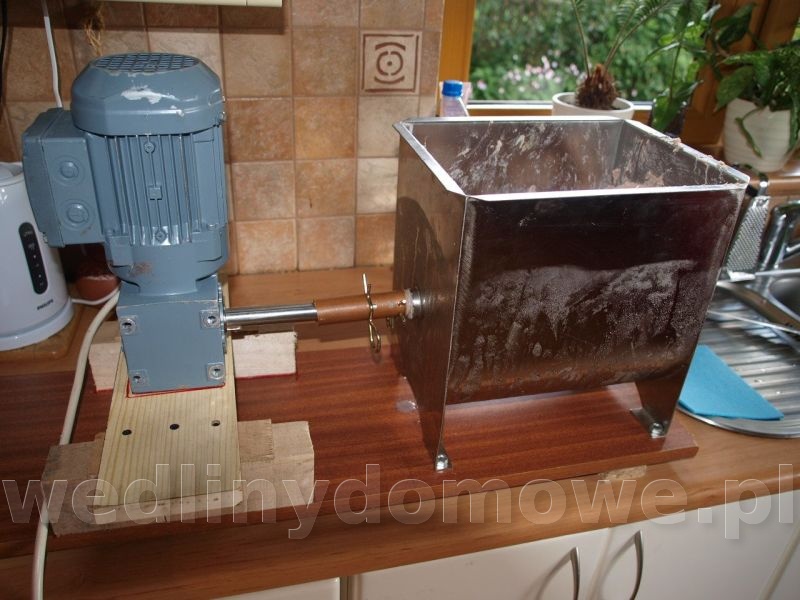

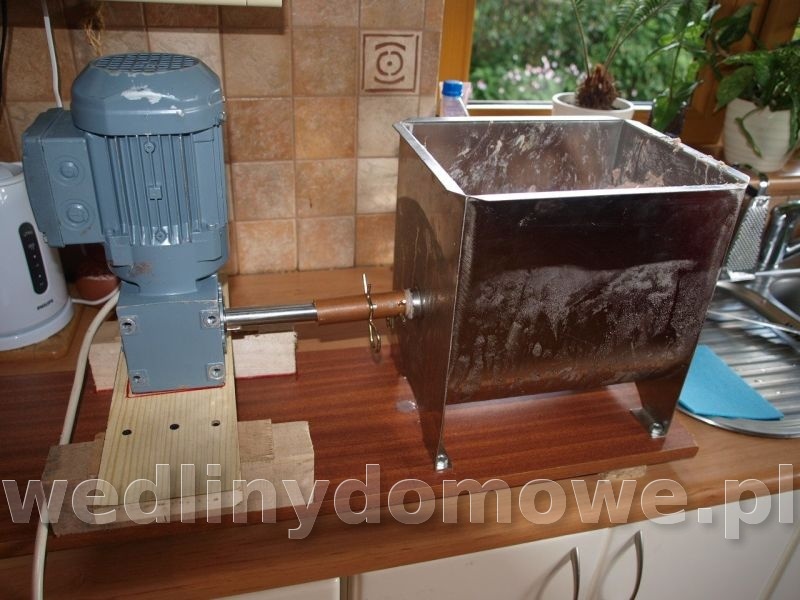

arkadiusz Posted October 3, 2013 Report Share #3 Posted October 3, 2013 (edited) Ale bardzo chętnie posłucham ze nie mam racji A ja sobie poradziłem tak: Co prawda to nie maszynka i mam na wyjściu 40obr/min, ale i w maszynce takie sprzegło się sprawdzało.Proste i niewiele kosztuje. Edited October 3, 2013 by arkadiusz Quote Ten, kto mówi kłamstwo, nie uświadamia sobie,jak wielkiego zadania się podejmuje,bo będzie musiał wymyślićjeszcze dwadzieścia innych kłamstw,żeby podtrzymać to jedno.(Alexander Pope)Nie odpowiadam na PW. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304733 Share on other sites More sharing options...
DUCH Posted October 3, 2013 Author Report Share #4 Posted October 3, 2013 czyli tu u ciebie też jest połączenie na sztywno tylko ta zapinka trzyma ? czy może jeszcze jakieś zadanie spełnia ?? Quote Da Bóg dzień ,da i radę. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304739 Share on other sites More sharing options...
arkadiusz Posted October 3, 2013 Report Share #5 Posted October 3, 2013 Na sztywno.Przecież tam nie występują jakieś wielkie siły. Quote Ten, kto mówi kłamstwo, nie uświadamia sobie,jak wielkiego zadania się podejmuje,bo będzie musiał wymyślićjeszcze dwadzieścia innych kłamstw,żeby podtrzymać to jedno.(Alexander Pope)Nie odpowiadam na PW. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304744 Share on other sites More sharing options...
bwie Posted October 3, 2013 Report Share #6 Posted October 3, 2013 @arkadiusz, to jakaś tekturowa tulejka? Quote Sent from my Nokia 1011 Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304746 Share on other sites More sharing options...
arkadiusz Posted October 3, 2013 Report Share #7 Posted October 3, 2013 @arkadiusz, to jakaś tekturowa tulejka? Miedziana Quote Ten, kto mówi kłamstwo, nie uświadamia sobie,jak wielkiego zadania się podejmuje,bo będzie musiał wymyślićjeszcze dwadzieścia innych kłamstw,żeby podtrzymać to jedno.(Alexander Pope)Nie odpowiadam na PW. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304760 Share on other sites More sharing options...

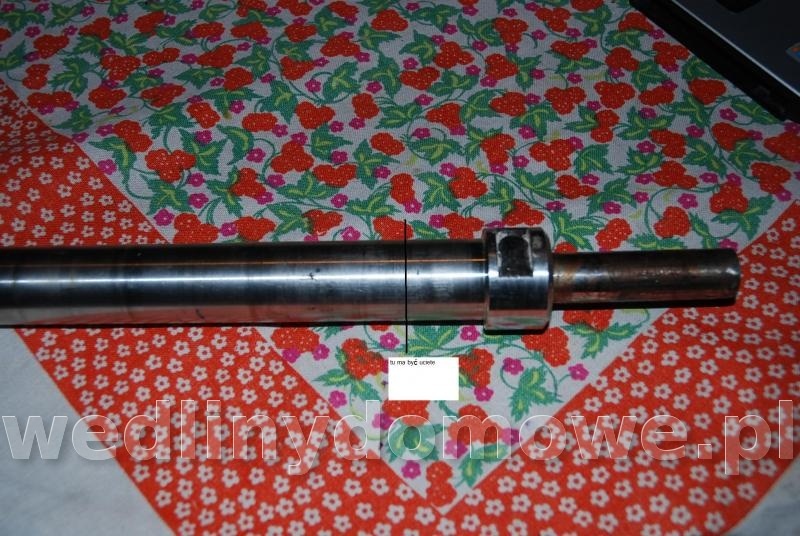

DUCH Posted October 3, 2013 Author Report Share #8 Posted October 3, 2013 u mnie ma to wyglądać tak :wałek kupiłem na złomie razem z motoreduktorem więc jedna część jest pasująca do niego. W zaznaczonym miejscu ma być uciety i wew. wywiercony otwór pasujacy na ślimaka maszynki a od zewnątrz robi się zabzbieczenie na broka aby nie wystawało na zewnatrz ... może być ? Quote Da Bóg dzień ,da i radę. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304794 Share on other sites More sharing options...
arkadiusz Posted October 3, 2013 Report Share #9 Posted October 3, 2013 (edited) może być ? Nie wiem bo ja tylko technik mechanik i to od silników spalinowych a tu inżyniera potrzeba .Będziesz musiał wszystko idealnie w osi ustawić.Nie wiem czy się uda.Moje rozwiązanie tego nie wymaga i działa.Można też użyć przegubu od nasadek i nasadki. Edited October 3, 2013 by arkadiusz Quote Ten, kto mówi kłamstwo, nie uświadamia sobie,jak wielkiego zadania się podejmuje,bo będzie musiał wymyślićjeszcze dwadzieścia innych kłamstw,żeby podtrzymać to jedno.(Alexander Pope)Nie odpowiadam na PW. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304796 Share on other sites More sharing options...
Pacan Wojciech Posted October 3, 2013 Report Share #10 Posted October 3, 2013 arkadiusz Twoje rozwiazanie jest z tzw. "skuteczne " nie bądż taki skromny dobry technik to jak inzynier, moj kolega konstruktor zaproponował mi tzw." sprzegło górnicze " tak je nazwał widział je jak pracuje jest elastyczne i mocne .Jka się uda to zaraz wkleje obrazek , jesłi nie bede potarafił prześle koledze DUCH na pw. Pozdrawiam Quote Wojciech Pacan Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304800 Share on other sites More sharing options...
DUCH Posted October 3, 2013 Author Report Share #11 Posted October 3, 2013 (edited) wszystko mam juz wypoziomowane ...reduktor wymagał podniesienia o 4cm względem maszynki i zakupiłem dzisiaj na złomie profil 4 x 4 cm z nierdzewki za całe 8 zł przymierzone i pasuje . Teraz patrzę że u ciebie tulejka jest nieco większej średnicy niż wałek , przewiercona na wylot i od strony mieszadła przymocowana na stałe do wałka a tu na środku tylko wałek napedu jest przewiercony , dobrze odczytałem ?? Edited October 3, 2013 by DUCH Quote Da Bóg dzień ,da i radę. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304804 Share on other sites More sharing options...
miro Posted October 3, 2013 Report Share #12 Posted October 3, 2013 Będziesz musiał wszystko idealnie w osi ustawić I musi to być bardzo dobrze zrobione. W moim cudzie (które kupiłem) popełniono błąd i podczas mielenia okazało się że siatka nie centrowała się z nożem.Maszynka mieliła tylko częścią i kiedy szła III wszystko owijało się wokół noża.Poluzowałem całość i teraz jak mielę III-kę, to widać wypadające kawałki mięsa a nie maź. Quote www.wyroby-domowe.pl Miro zaprasza na zakupy.Własne wyroby? To prostsze niż ci się wydajeBlog: Wyroby domowe wg MiroFB: Własne wyroby domowe Doładowanie forumowej świnki-skarbonki za FREE- KLIK Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304806 Share on other sites More sharing options...
Pacan Wojciech Posted October 3, 2013 Report Share #13 Posted October 3, 2013 W załaczniku sprzegło górnicze. sharpkr@remak.com.pl_20130304_072603.pdf Quote Wojciech Pacan Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304811 Share on other sites More sharing options...
arkadiusz Posted October 3, 2013 Report Share #14 Posted October 3, 2013 Teraz patrzę że u ciebie tulejka jest nieco większej średnicy niż wałek , przewiercona na wylot i od strony mieszadła przymocowana na stałe do wałka a tu na środku tylko wałek napedu jest przewiercony , dobrze odczytałem ?? Jest większa bo taką miałem i nie muszę w związku z tym bawić się z osiowością.Wałek z motoreduktora jest przewiercony i założona spinka.Z drugiej strony wałek napędzający mieszadło jest przewiercony na wylot i też jest założona spinka.Konstrukcja cepa ,ale bardzo dobrze działa nawet jak nie ma osiowości tylko lekko pracuje deska na której zamontowany jest silnik .Zmontowanie tego na sztywno może nie zdać egzaminu i może się coś urwać ,albo nie działać prawidłowo. Quote Ten, kto mówi kłamstwo, nie uświadamia sobie,jak wielkiego zadania się podejmuje,bo będzie musiał wymyślićjeszcze dwadzieścia innych kłamstw,żeby podtrzymać to jedno.(Alexander Pope)Nie odpowiadam na PW. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304813 Share on other sites More sharing options...
miro Posted October 3, 2013 Report Share #15 Posted October 3, 2013 Zmontowanie tego na sztywno może nie zdać egzaminu i może się coś urwać ,albo nie działać prawidłowo. Powinieneś to wycentrować.Wystarczy parę centów silnik podnieść i masz tylko siły skręcające, ale to tylko rada, wcinać się nie zamierzam. Quote www.wyroby-domowe.pl Miro zaprasza na zakupy.Własne wyroby? To prostsze niż ci się wydajeBlog: Wyroby domowe wg MiroFB: Własne wyroby domowe Doładowanie forumowej świnki-skarbonki za FREE- KLIK Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304816 Share on other sites More sharing options...
arkadiusz Posted October 3, 2013 Report Share #16 Posted October 3, 2013 Powinieneś to wycentrować. I w tym tkwi cały problem połączenia na sztywno .Jak nie ma szablonu to nie takie proste.Wystarczy niewielka odchyłka nie widoczna gołym okiem i po ptokach.Weź za przykład kolumnę kierownicy i przekładnię.Połączenie to przegub Cardana a nie na sztywno i takie połączenie też Tobie polecam. Quote Ten, kto mówi kłamstwo, nie uświadamia sobie,jak wielkiego zadania się podejmuje,bo będzie musiał wymyślićjeszcze dwadzieścia innych kłamstw,żeby podtrzymać to jedno.(Alexander Pope)Nie odpowiadam na PW. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304819 Share on other sites More sharing options...
jumbo Posted October 3, 2013 Report Share #17 Posted October 3, 2013 dlaczego nie na sztywno. jeżeli zesprzęglisz całość w osi - to nie ma problemu - występuje on jeżeli napęd podawany jest bezpośrednio z boku ,n.p. przez koło pasowe - wtedy wyciera się wałek i jego tylne osadzenie u arkadiusza rurka miedziana pełni jednocześnie rolę sprzęgła przeciążeniowego Quote jumbo--------------"Ludzie są głupi, nie źli.Zło zakłada jakąś moralną determinację, jakiś zamiar i pewną myśl.Głupiec nie pomyśli.Działa jak zwierzę przekonany, że zawsze ma rację,dumny, że przypierd..la. każdemu, kto jest inny od niego samego." "- Ludzie lubią wymyślać potwory i potworności. Sami sobie wydają się wtedy mniej potworni. Gdy piją na umór, oszukują, kradną, leją żonę lejcami, morzą głodem babkę staruszkę, tłuką siekierą schwytanego w paści lisa lub szpikują strzałami ostatniego pozostałego na świecie jednorożca, lubią myśleć, że jednak potworniejsza od nich jest Mora wchodząca do chaty o brzasku. Wtedy jakoś lżej im się robi na sercu. I łatwiej im żyć.""Ostatnie życzenie" Sapkowski Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304825 Share on other sites More sharing options...
DUCH Posted October 3, 2013 Author Report Share #18 Posted October 3, 2013 wydaje mi się że skoro łącznik zostanie zrobiony dokładnie pod wymiar ślimaka i ten ślimak bedzie wchodził dość ciasno a dodatkowo zostanie unieruchomiony wew. przez brok to tym samym zostanie ustalono dość dokładne położenie urządzeń wzgledęm siebie i po ułożeniu na desce montażowej bedzie widać jak należy je zamontować ... to tak na chłopski rozum i z doświadczenia Quote Da Bóg dzień ,da i radę. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304828 Share on other sites More sharing options...
bwie Posted October 3, 2013 Report Share #19 Posted October 3, 2013 sorry, że się wtrancam, taka rurka da radę? jaki przekrój żeby się zerwała, coś niewyobrażalnego dla mnie - pytam bo nie wiem, ze wsi jestem a ma PTiKM (podstawy technologii i konstrukcji mechanicznych) spałem Quote Sent from my Nokia 1011 Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304830 Share on other sites More sharing options...
miro Posted October 3, 2013 Report Share #20 Posted October 3, 2013 Radzę zrobić odwrotnie.Najpierw założyć nóż i sitko do maszynki, dokręcić i dopiero do tego składu dopasować resztę napędu. Quote www.wyroby-domowe.pl Miro zaprasza na zakupy.Własne wyroby? To prostsze niż ci się wydajeBlog: Wyroby domowe wg MiroFB: Własne wyroby domowe Doładowanie forumowej świnki-skarbonki za FREE- KLIK Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304831 Share on other sites More sharing options...
DUCH Posted October 3, 2013 Author Report Share #21 Posted October 3, 2013 Radzę zrobić odwrotnie.Najpierw założyć nóż i sitko do maszynki, dokręcić i dopiero do tego składu dopasować resztę napędu.i takoż planuję zrobić i tak sobie teraz myślę że zlecę im jeszcze zrobić drugie połączenie aby na wszelki wypadek móc zamontować sprzęgło made in arkadiusz albo podobne bo nie wiem czy nie ma na nie patentu Quote Da Bóg dzień ,da i radę. Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304836 Share on other sites More sharing options...
miro Posted October 3, 2013 Report Share #22 Posted October 3, 2013 Sprzęgło jest Ci potrzebne przy mocnym silniku.Mój jest na tyle słaby, że jak za dużo podam to stanie.Wtedy trzeba albo poluzować nakrętkę aby ruszył (zła opcja), albo cofnąć trochę ślimak. Quote www.wyroby-domowe.pl Miro zaprasza na zakupy.Własne wyroby? To prostsze niż ci się wydajeBlog: Wyroby domowe wg MiroFB: Własne wyroby domowe Doładowanie forumowej świnki-skarbonki za FREE- KLIK Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304852 Share on other sites More sharing options...
jumbo Posted October 4, 2013 Report Share #23 Posted October 4, 2013 sprzęgłem jest każde połączenie elementu napędzającego z napędzanym u arkadiusza zeszpilkowana rurka miedziana poza rolą , o której wspomniałem wcześniejdzięki swoim luzom kasuje (jak kardan) niedokładności wyosiowania Quote jumbo--------------"Ludzie są głupi, nie źli.Zło zakłada jakąś moralną determinację, jakiś zamiar i pewną myśl.Głupiec nie pomyśli.Działa jak zwierzę przekonany, że zawsze ma rację,dumny, że przypierd..la. każdemu, kto jest inny od niego samego." "- Ludzie lubią wymyślać potwory i potworności. Sami sobie wydają się wtedy mniej potworni. Gdy piją na umór, oszukują, kradną, leją żonę lejcami, morzą głodem babkę staruszkę, tłuką siekierą schwytanego w paści lisa lub szpikują strzałami ostatniego pozostałego na świecie jednorożca, lubią myśleć, że jednak potworniejsza od nich jest Mora wchodząca do chaty o brzasku. Wtedy jakoś lżej im się robi na sercu. I łatwiej im żyć.""Ostatnie życzenie" Sapkowski Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304871 Share on other sites More sharing options...
rigmec Posted October 4, 2013 Report Share #24 Posted October 4, 2013 Jeżeli obydwa trzpienie maja podobna średnicę to myślę, że kawałek węża hydraulicznego dałby radę. Tylko zacisnać by trzeba było cybantami do linek stalowych. Połaczenie sztywne jest ok jeżeli obydwa elementy sa idealnie w osi. Inaczej szybciej wytrzesz łożyska no i część mocy pójdzie na pokonanie tarcia. Quote Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304885 Share on other sites More sharing options...
piksiak Posted October 4, 2013 Report Share #25 Posted October 4, 2013 rigmec dobrze gada. Szybko można połączyć i rozłączyć. Ja bym zastosował wąż czy hydrauliczny czy np. jakiś grubszy do wody. Quote Piksiak Link to comment https://wedlinydomowe.pl/forum/topic/14455-po%C5%82%C4%85czenie-motoreduktora-i-maszynki/#findComment-304891 Share on other sites More sharing options...
