Koła zębate modułowe


  • Zaloguj się, aby dodać odpowiedź
10 odpowiedzi w tym temacie

#1 Krooger

Krooger

    Nowicjusz

  • Użytkownicy
  • 7 postów
  • MiejscowośćKorzeńsko

Napisano 11 lis 2017 - 17:42

Witam.Czy ktoś z kolegów lub koleżanek orientuje się jaka jest odległość między zębami w kołach modułowych?bo chce zrobić przekładnie do szprycy i nie wiem jaki moduł wybrać czy 1,5 czy 2.pozdrawiam

#2 jumbo

jumbo

    Uzależniony od forum

  • Użytkownicy
  • 3353 postów
  • MiejscowośćRybnik

Napisano 11 lis 2017 - 21:45

....im wyższy moduł, tym większą siłę przeniesie jeden ząb .....a z wymiarami to poszukaj tablic....



#3 Krooger

Krooger

    Nowicjusz

  • Użytkownicy
  • 7 postów
  • MiejscowośćKorzeńsko

Napisano 11 lis 2017 - 21:52

No właśnie z tych tablic nic nie rozumiem.ale obstawiam wstępnie moduł 1,5 myślę że się nada chyba?

#4 jumbo

jumbo

    Uzależniony od forum

  • Użytkownicy
  • 3353 postów
  • MiejscowośćRybnik

Napisano 11 lis 2017 - 21:54

....jaka średnica cylindra i jakie przełożenie...?



I popatrz co napisałem o przenoszeniu siły.....


Użytkownik jumbo edytował ten post 11 lis 2017 - 21:56


#5 miro

miro

    Uzależniony od forum

  • **VIP Junior**
  • 14271 postów

Napisano 11 lis 2017 - 22:05

1,5



#6 jumbo

jumbo

    Uzależniony od forum

  • Użytkownicy
  • 3353 postów
  • MiejscowośćRybnik

Napisano 11 lis 2017 - 22:16

.....lubię Twoje poczucie humoru miro.... :)



#7 Krooger

Krooger

    Nowicjusz

  • Użytkownicy
  • 7 postów
  • MiejscowośćKorzeńsko

Napisano 11 lis 2017 - 23:19

Cylinder średnicy 168mm

#8 Pacan Wojciech

Pacan Wojciech

    Weteran

  • Użytkownicy
  • 2557 postów
  • MiejscowośćOPOLE

Napisano 12 lis 2017 - 01:30

Proponuję byś dla wprawki przeczytał treść zamieszczoną pod tym linkiem https://pl.wikipedia.org/wiki/Kołozębate ,tam masz opisane skąd się bierze  moduł zęba , a rozwiązanie praktyczne podpowie Ci jumbo .Pozdrawiam



#9 jumbo

jumbo

    Uzależniony od forum

  • Użytkownicy
  • 3353 postów
  • MiejscowośćRybnik

Napisano 12 lis 2017 - 10:35

....najprościej jak można, to pokrótce....

Moduł oblicz się znając ilość zębów plus 2 i średnicę zewnętrzną przyszłej zębatki



przykład

48 zębów , średnica 100mm



średnicę dzielimy przez ilość zębów plus 2 i mamy moduł - 2



Do tej średnicy cylindra zrobiłbym przełożenie  1;12 - parę lat temu na forum komuś dokładnie krok po kroku opisałem zrobienie takiej przekładni, ale nie umiem teraz tego znaleźć....

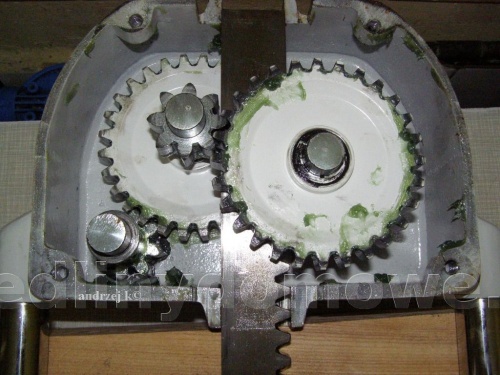

A tu jest ideał od andrzejk

Załączone pliki


Użytkownik jumbo edytował ten post 12 lis 2017 - 10:36


#10 gazda

gazda

    Użytkownik

  • Użytkownicy
  • 148 postów
  • MiejscowośćNOWY TARG

Napisano 12 lis 2017 - 12:07

Witam,jak rozumiem Twoje pytanie brzmi jak ustalić odległość między osiami kół zębatych

Przyjmując moduł 2 oraz koło o 20 zębach to średnica podziałowa takiego koła wynosi  2 x 20 =40 mm

drugie koło z 30 x 2/moduł/  to podziałowa tego koła wynosi 60 mm

z tego wynika że odległość pracy tych kół wynosi 50 mm /tj połowa średnic podziałowych koła z20 + z30/

Pozdrawiam Grzegorz



Sponsor

Sponsor
  • Reklama

#11 jumbo

jumbo

    Uzależniony od forum

  • Użytkownicy
  • 3353 postów
  • MiejscowośćRybnik

Napisano 12 lis 2017 - 12:42

Witam,jak rozumiem Twoje pytanie brzmi jak ustalić odległość między osiami kół zębatych

Przyjmując moduł 2 oraz koło o 20 zębach to średnica podziałowa takiego koła wynosi  2 x 20 =40 mm

drugie koło z 30 x 2/moduł/  to podziałowa tego koła wynosi 60 mm

z tego wynika że odległość pracy tych kół wynosi 50 mm /tj połowa średnic podziałowych koła z20 + z30/

...do pierwszego koła podziałówka wynosi 42mm, do drugiego 62mm - oczywiście przy standardowych wysokościach zęba, bo podziałówka może nie występować w połowie wysokości zęba....zapomniałeś też o luzie wierzchołkowym (0,2 modułu).....
