Wentylator promieniowy zamiast pompki akwariowej

[MlKl]

Urodziło się takie coś

[Dodano: 14 kwi 2021 - 20:05]

Działa na pająka, trzeba jeszcze regulator i woltomierz umieścić w pokrywce.



Materiały najtańsze z możliwych. Puszka za 3 zł, wentylator za 10 zł, złączki do węża 5 zł, woltomierz 5 zł, regulator 3 zł. Kabel z wtyczką USB A od dowolnego złomu typu myszka czy ładowarka i to wsio. Zmontować można mając do dyspozycji tylko nóż, przyda się wkrętarka z wiertłem stożkowym i glutownica, Godzinka zabawy i działa.

Edytowane 14 Kwietnia 2021 przez MlKl

[MlKl]

Regulator obrotów zamontowany. Zasilanie z USB kablem AA

[MlKl]

I filmik z działania regulatora i woltomierza. Przy zasilaniu z powerbanka szybkoładującego napięcie sięga 9 V, ale tak naprawdę interesuje nas zakres od 3 do 4,2 V.



https://youtube.com/shorts/NTK0tcRwv4g?feature=share

[Dodano: 14 kwi 2021 - 21:24]

Tak to wygląda na gotowo. Jedna zaślepka usunięta jako wlot powietrza.

[dmirek62]

ważne że działa ,prowizorki i najtańsze materiały są najtrwalsze, zapominamy że to miało być tymczasowo

[MlKl]

Prowizorki były wcześniej, to już praktycznie wersja produkcyjna Da radę obsłużyć każdy prawidłowo zbudowany DG

[garage]

Prowizorki były wcześniej, to już praktycznie wersja produkcyjna Da radę obsłużyć każdy prawidłowo zbudowany DG



Przepraszam MIKI, bardzo szanuje Twoją wiedze i wiele można się od Ciebie nauczyć, ale do " wersji produkcyjnej" to troszkę brakuje. Zamiast "nasmarkac" tyle kleju czy nie łatwiej kupić zaślepkę do wentylatorka, wywiercić dziurę i zamocować szybkozłączke. Pomysł, konstrukcja 11/10 wykonanie 1 no moze 2/10. Mam nadzieje ze nie uraziłem. Pozdrawiam

Ja kupowałem do swojego taką zaślepkę, ale są w różnych wymiarach.

https://allegro.pl/oferta/zaslepka-profila-korek-30x60-prostokat-1szt-7902710049

[MlKl]

A zwróciłeś uwagę, że to są fotki prototypów? To, co w tej chwili pracuje przy beczce nie widziało kleju, jest zmontowane na wcisk, da się w każdej chwili rozebrać. A, na klej wmontowałem woltomierz, bo mi się wyrzeźbił ciut za duży otwór, i wylatał jak zamek karabinu Pawlaka z Samych Swoich

[Dodano: 16 kwi 2021 - 21:05]

To jest już zmontowany na gotowo zespół wentylator/złączka w puszce. Można kapnąć kropelkę "Kropelki" ale przymusu nie ma

[Dodano: 16 kwi 2021 - 21:07]

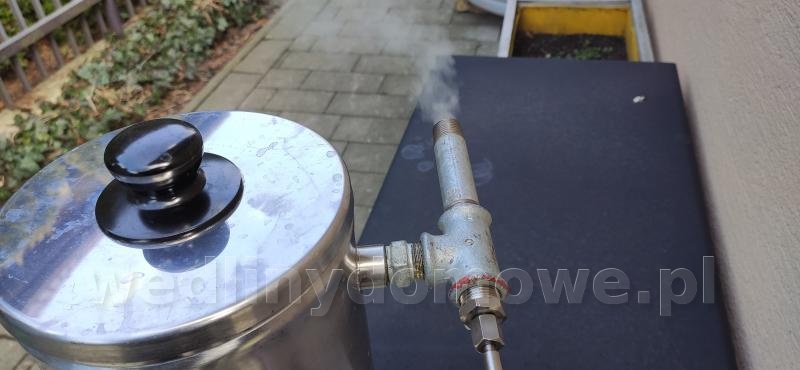

Tak to wygląda w pracy

[MlKl]

Już to wcześniej pokazywałem. Po wycięciu połowy ząbków trzymających wąż ogrodniczy i rozwierceniu w stożek części, która wchodzi w wąż, i obcięciu boków równoległych do pozostawionych ząbków możemy jedno w drugie włożyć.

[Dodano: 16 kwi 2021 - 23:09]

Otwór w puszce rozwiercamy tak, by móc weń wkręcić złączkę.

Nie trzeba wtedy nic kleić.

[garage]

MIKI czy będzie jakaś różnica jeżeli zrobię u siebie odwrotnie tzn. ten metalowy "dziubek" (nie wiem jak to się fachowo nazywa) dam od strony wentylatorka a to zielone od szybkozłączki od strony rurki ?

[MlKl]



A jak to wkręcisz w trójnik?



https://wedlinydomowe.pl/forum/topic/18111-moja-beczka-elektryczna/page-22?do=findComment&comment=701539



Tu masz fotki, jak to ma być. Ten metalowy "dziubek" jest jednocześnie bazą dla rurki wchodzącej w trójnik, we wpisie z linka masz fotki, dzięki którym łatwiej zrozumieć. Gwint na szybkozłączce od strony węża acz podobny, nie jest gwintem 3/4 cala, i nie da się go wkręcić w trójnik.

Edytowane 16 Kwietnia 2021 przez MlKl

[garage]

MIKI przeglądam wszystkie Twoje posty odnośnie DG, u siebie chciałbym zastąpić pompkę  wentylatorkiem. Niestety w Hanhi2 nie da się zastosować ( być może ja nie umiem nic sensownego wymyśleć) takiej szybkozlączki jak u Ciebie. Dlatego myślałem żeby ten "dziubek" zamocować od strony wentylatorka, na rurze wsypowej zamontować uchwyt do wentylatorka i krotką rurką połączyć z inżektorem. Być może jest jakaś szybkozłaczka, którą można by zastosować żeby wypinać wentylator bez kombinowania z jakimś uchwytem do rury.



[MlKl]

Wklej ten "dziubek" na rurkę, na którą nakładasz wężyk od pompki. Ona ma co prawda za małą średnicę nieco, ale najpierw spróbuj tak. Jak nie pomoże, odkręć kolumnę, i wykombinuj coś do zamontowania tam bezpośrednio trójnika 3/4 cala i masz sprawę rozwiązaną prawie. Tak naprawdę wypadałoby tam wspawać zamiast teho wylotu 15 mm króciec 3/4 cala.

[Muski]

w Hanhi2 nie da się

Da sie tylko bez tej kolumny destylacyjnej , Nippel 1/2 i Redukcja 1/2/ 3/4 cal , trójnik 3/4 w koło i już masz

tylko ja dałem pompkę , bo miałem

Edytowane 17 Kwietnia 2021 przez Muski

[MlKl]

Czyli potrzebny jest nypel redukcyjny z 3/4 cala na 1/2 i trójnik 3/4 cala.

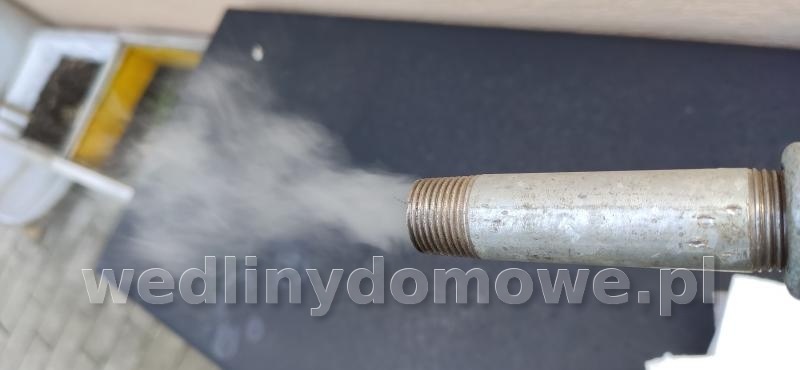

Sprawdzałeś, jak wygląda ten injektor w kolumnie? Ma na końcu jakąś dyszę? Bo wygląda, jakby był zwężony na wylocie, a nie na wylocie. Jeżeli nie ma dyszy, to pompka nie pociągnie za mocno. A do montażu wentylatora trzeba by uciąć to zwężenie na początku.

[garage]

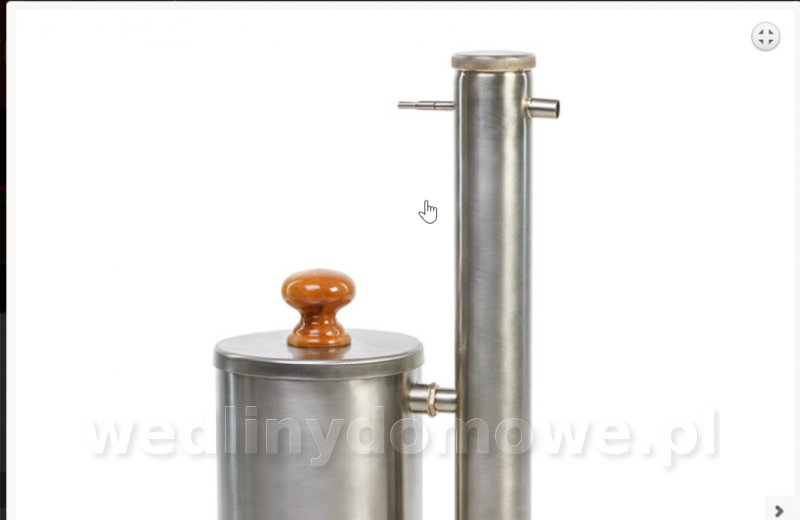

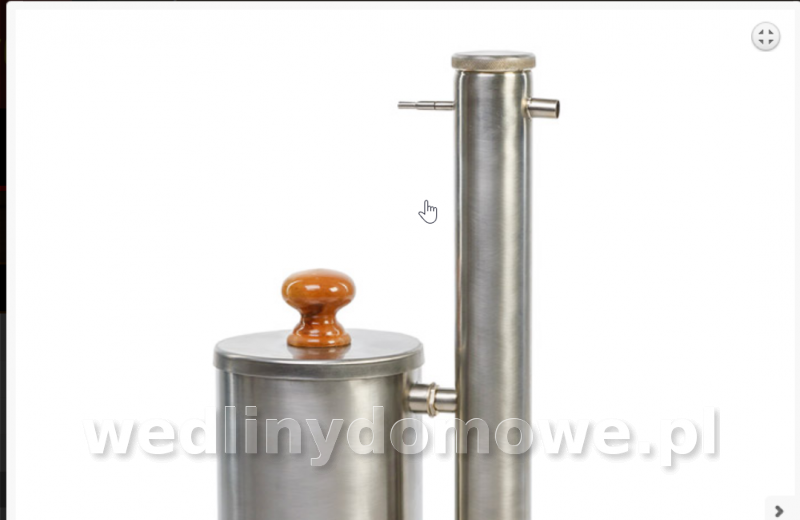

Dziękuję bardzo za pomoc. MIKI czekam jeszcze na dostawę, ma być w przyszłym tyg. Wydaje mi się ze jest zwężany, bynajmniej tak to wygląda na zdjęciu. No niestety ze mnie taki konstruktor jak....

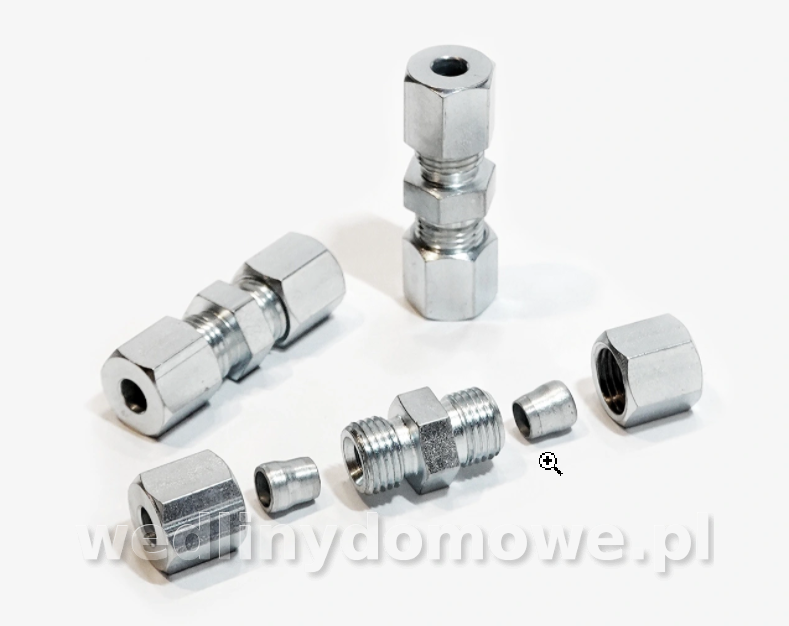

Gdybym zastosował taki łącznik na rurkę inżektora, oczywiście o odpowiedniej średnicy, i z drugiej strony podłączył szybozłaczke zdałoby to egzamin?

Muski nie chciałbym się pozbywać komory destylacyjnej. pewnie by to było najszybsze rozwiązanie.



[MlKl]

Do wentylatora się taka złączka nie nadaje. Zacznij od przyklejenia go na taśmę izolacyjną, czy coś podobnego. Do sprawdzenia, czy zadziała nie trzeba od razu robić wystawowego produktu. Popatrz jak kombinowałem, zanim zrobiłem ostateczną wersję. A i tą jeszcze uproszczę, jak wpadnę na pomysł jak

[Dodano: 17 kwi 2021 - 15:22]

Ponieważ to są groszowe sprawy, zamówiłem po pięć takich regulatorów. Z tego ten środkowy jest najbardziej pasujący do montażu w puszce razem z wentylatorem, ten na górze lepiej razem z woltomierzem zamontować w puszce z termostatem i resztą elektroniki, oba są do wentylatorów 5 V. I oba potrafią je przewoltować do ponad 8 V zasilane z 5 V. Nie jest to nam specjalnie potrzebne, bo 3,2 do 3,4 V wystarcza do pracy DG.



Ten na dole jest do wentylatorów na 12 i 24 V, zasilany z 5V praktycznie potrafi tylko włączyć i wyłączyć wentylator.

[garage]

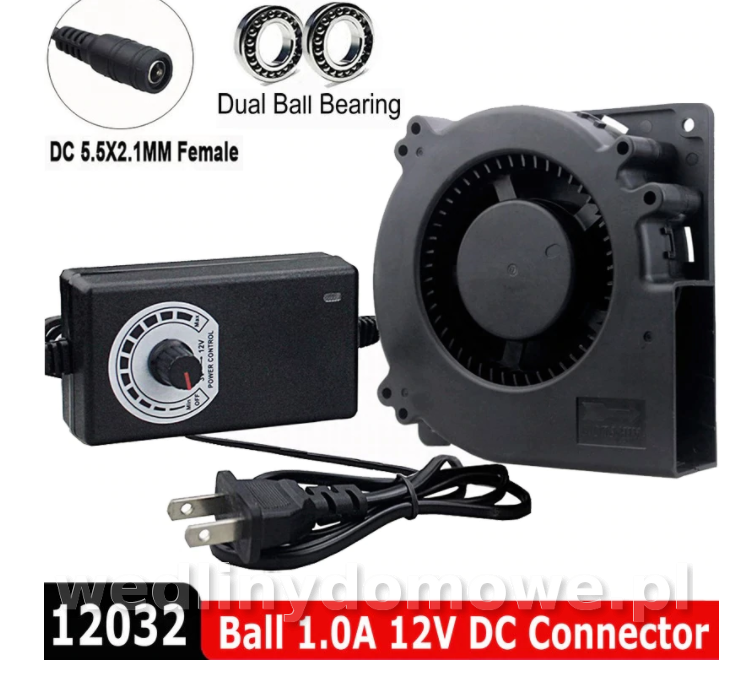

Dziekuje MIKI za pomoc, u majfrendów kupiłem kpl. wentylator razem z regulatorem





[MlKl]

To jest to, co Amerykanie nazywają overkill Ten najmniejszy wentylatorek jest i tak dużo za mocny



Ale forum czyta wielu ludzi, nie tylko ty.

[garage]

 Jeżeli będzie zbyt mocny to wykorzystam go do osuszania, a kupie o mniejszej mocy za 10pln



[MlKl]

Jesteś z Warszawy, jak to Hanhi2 dojdzie wpadnij z nim do mnie, ujarzmimy bestię

[garage]

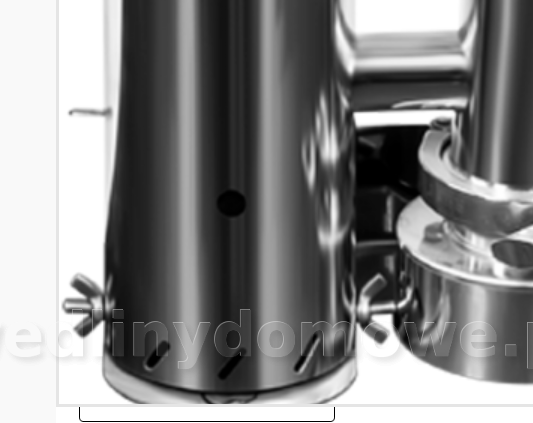

MIKI bardzo dziękuje za zaproszenie, z przyjemnością wpadnę na korepetycje, im więcej czytam tym mniej wiem. Myślałem nad jeszcze jednym DG do porównania z Hanhi2, średnica 90mm, ma otwory powietrza na dole, czy to dobre rozwiązanie? Widziałem gdzieś w Twoim wpisie ze specjalnie je wierciłeś.



[MlKl]

Wszystko zależy od tego, co jest w środku tego DG. Za malo wiem o nim, żeby wydać opinię.



Z otworów w popielniku zrezygnowałem na rzecz zwiększenia ilości otworów zapałowych, za to samego zamknięcia popielnika już specjalnie nie doszczelniałem i tak jest ok.

[MlKl]

https://youtu.be/V4-Aq5hn3NA



Ponieważ niemal jednocześnie kilku kolegów poprosiło o zmontowanie takiego zespołu injektora, robię to w świetle kamer. Nie ma w tym żadnej tajemnicy, średnio uzdolniony manualnie zadymiacz sobie poradzi



Niemniej, jak ktoś woli gotowe, chętnie pomogę

[Muski]





niemal jednocześnie kilku kolegów

Ba ja nawet dwa do testów   A i dzisiaj przyszły wentylatorki osiowe do zupełnie innego rozwiązania DG . Dzięki uprzejmości Wróbelka - dostałem do testowania DG Rogera .... będzie troche zabawy.

[MlKl]

https://youtu.be/1bPEPE_JU-8



Część druga, czyli jak w pokrywce puszki osadzić regulator i woltomierz.

[Dodano: 19 kwi 2021 - 16:24]

A chcesz do testów i mój DG?

[Dodano: 19 kwi 2021 - 16:25]





dostałem do testowania DG Rogera
