Daj powietrze z jednego obwodu pompki.



Wysłane z P30 przy użyciu Tapatalka

[kipi]

Daj powietrze z jednego obwodu pompki.



Wysłane z P30 przy użyciu Tapatalka

Właśnie wyczytałem w innym wątku wypowiedział się Belizariusz że dopiero jak domknął DOLOT powietrza z dołu (pod deflektorem) który miał powodować zaburzenie ciśnieniowe wewnątrz wędzarni i cofanie dymu i właśnie zaklejanie otworu dymowego nosa Pinokia

Zapomniałem dopisać że na dole pod deflektorem mam na środku otwór średnicy około 9cm w którym mam zamontowany wentylator. Ten wentylaror włączam kiedy suszę wędliny (oczywiście bez dymu). Jak zaczynam proces wędzenia to go wyłączam ale nie domykam tego otworu. Czy powinienem go zatem domykać ? Jak bardzo? Bo poza dymogeneratorem to jedyne wątpliwe miejsce mogące powodować zaburzenia tego procedu generowania dymu.

[MlKl]





Zapomniałem dopisać że na dole pod deflektorem mam na środku otwór średnicy około 9cm w którym mam zamontowany wentylator. Ten wentylaror włączam kiedy suszę wędliny (oczywiście bez dymu). Jak zaczynam proces wędzenia to go wyłączam ale nie domykam tego otworu. Czy powinienem go zatem domykać ? Jak bardzo? Bo poza dymogeneratorem to jedyne wątpliwe miejsce mogące powodować zaburzenia tego procedu generowania dymu.





U Belizariusza problem wynikał ze zbyt wąskiego ujścia dymu z komory. Wylot dymu musi być większy od sumy dolotów.

[Maciej NJ]

Witam.
Chciałbym zobaczyc projekt DG by Roger... niestety mam jakies problemy i zdjęcia mi się nie wyświetlają... może ktos podesłac???

[wojs40]

https://wedlinydomowe.pl/forum/topic/13690-dymogenerator-podci%C5%9Bnieniowy-jak-wykona%C4%87-od-a-do-z/

[krystian252]

Czy jest możliwość ponownego dodania zdjęć w pierwszym poście przez Rogera bo nie wiadomo jak nawet zacząć nie widząc tego wizualnie.

[Maxell]

To jest właśnie efekt tego, z czym od wielu lat walczę. Zdjęcia i materiały powinny być wrzucane na nasz serwer, wtedy jest pewność, że nigdy nie zaginą. Nie wiem, czy mam na dyskach te zdjęcia. Jesli nie, to prosze Rogera, aby mi je przesłał na pocztę, a ja umieszczę w poście.

[Maxell]

Znalazłem jedynie taki plik ze zdjęciami. To chyba pierwsza wersja dymogeneratora Rogera.



Podciśnieniowy generator dymu.







Rys.1







Urządzenie (rys.1) zostało zaprojektowane i wykonane w celu wytwarzania dymu do komór wędzarniczych. Jest to urządzenie stalowe z profilu 50x50x2 malowane silikonową emalią żaroodporną. Bodźcem do jego powstania była możliwość wykorzystania różnego rodzaju zrębków i mówię tu zarówno o gradacji jak i gatunku, bo możemy w sposób prosty sami wytwarzać „paliwo” np. po corocznej przycince drzew owocowych. Większość generatorów dymu dostępnych na rynku ma paliwa dedykowane co jest dużym ograniczeniem i mocno podnosi koszty ich eksploatacji, tutaj można dymić praktycznie tym, czym się chce lub co się ma. Inspiracją były urządzenia dostępne w USA takie jak Smoke Daddy czy wszelkiej maści odmiany Ventury. W sieci krąży mnóstwo filmów z nimi, nigdzie jednak nie ma szczegółów konstrukcyjnych, więc tak naprawdę trzeba to zrobić od podstaw metodą prób i błędów. Wykonałem różne konstrukcje były generatory okrągłe rurowe z dolnym i górnym podawaniem powietrza, były z profili 50x50x2, 60x60x2, 80x80x2 z opuszczoną poniżej komory dymnej szczeliną powietrzną, z bocznymi otworami powietrznymi, były mniejsze i większe przekroje rurek powietrznych i dymnych i jeszcze parę innych doświadczalnych generatorów, które zakończyły życie na złomie. Ta prezentowana wersja moim zdaniem spisuje się najlepiej i pracuje bardzo wydajnie i stabilnie

Do prawidłowej pracy takiego dymogeneratora niezbędna jest akwarystyczna pompka powietrzna o wydatku stałym lub zmiennym w zakresie od 150-do 500l/h w zależności od wielkości komory i pożądanej ilości dymu (rys.1a) Standardowo pracuje z pompkami HP-400 o wydajności 210l/h.





Rys.1a









Im większy wydatek powietrza tym więcej dymu jest wytwarzane ale i czas spalania się tej samej objętości zrębków ulega skróceniu. Metodą prób należy dobrać do indywidualnych warunków tryb pracy pompki i wyregulować ją w funkcji potrzeb. Do tłumienia ilości podawanego powietrza służy płynna regulacja w przypadku pompek w nią wyposażonych lub mechaniczny dławik przepływu na przewodzie powietrznym lub też jedno i drugie. Pompka powietrzna jest urządzeniem bardzo cichym  i pobierającym bardzo mało prądu w zależności od znamionowego wydatku powietrza jest to od 2 do 6W.

Podciśnieniowy generator dymu podczas pracy wykorzystuje efekt zwężki Venturiego, pompka powietrzna podaje powietrze do wielostopniowej dyszy powietrznej umieszczonej centrycznie w świetle rury dymnej w tym przypadku 3/4”(rys.2 i 3)  geometria wlotu i kalibracja dyszy powietrznej powoduje znaczny wzrost prędkości podawanego powietrza i ukierunkowuje jego przepływ  co skutkuje powstaniem podciśnienia w komorze dymnej, zasysanie powietrza przez otwory tylne do podtrzymania procesu tlenia się zrębków i zasysanie dymu z wnętrza komory dymnej generatora do rury dymnej oraz wtłaczanie go następnie do komory wędzarniczej. Zmiana usytuowania rurki powietrznej względem rurki dymnej wpływa na wartość podciśnienia i ilość wpychanego do komory dymu ja mocuję tą dysze na stałe na tzw. maksymalnym wydatku więc nie ma potrzeby zmiany jej położenia bo ten sam efekt uzyskamy zmieniając wydatek pompki powietrznej. Odpowiednie usytuowanie dymogeneratora w komorze powoduje, iż możemy praktycznie zrezygnować z deflektora bo dym równomiernie wypełnia komorę. Optymalnie montuje się go po przeciwnej stronie względem odprowadzenia dymu.

Rys.2



Rys.3





„Paliwem” generatora są zrębki wędzarnicze różnej gradacji, z doświadczeń własnych mogę powiedzieć, że bardzo dobrze sprawdzają się zrębki bukowe i olchowe gradacji „3” (powszechnie stosowane w urządzeniach „Borniak”) stosowane same lub w połączeniu z grubszymi zrębkami dowolnych drzew lub wręcz kawałkami drewna ja stosuję kawałki drewna owocowe wiśnia, jabłoń, śliwa, czereśnia czasem dąb lub akacja i na takich mieszankach robiłem testy temperatur i czasów spalania (rys.4).  Ale wiem, że koledzy korzystający z takich generatorów stosują praktycznie wszystkie dostępne na rynku zrębki ważne żeby były suchy wtedy łatwiej się rozpalają.

Rys.4

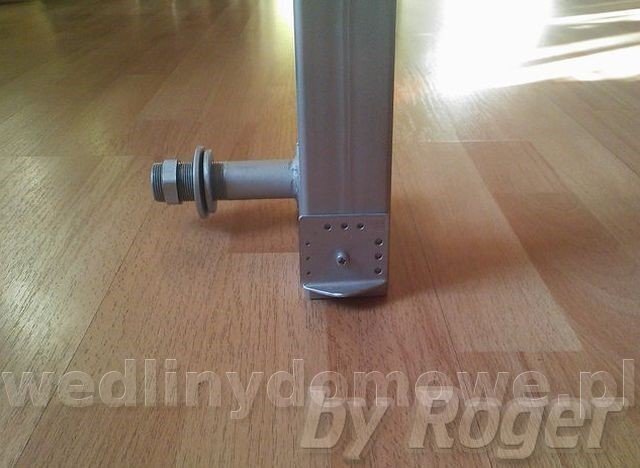

W zależności od gradacji zrębków mamy inne zapotrzebowanie na powietrze potrzebne do prawidłowego tlenia się drewna i wytwarzanie dymu, do tej regulacji służy przysłona obrotowa w tylnej części urządzenia (rys.5)





Rys.5





Rozpalanie odbywa się zawsze przy pracującej na pełnej wydajności pompce i na pełnym otwarciu powietrza i nie przymykaniu go przez około 2 -5 minuty następnie możemy ograniczyć dopływ powietrza przysłoną ale nie jest to konieczne. Im grubsze dajemy zrębki tym więcej powietrza do spalania potrzebujemy im drobniejsze tym mniej. Pełny zasyp mieszany (około 1 litr) zrębki „3” + kawałki drewna przy wydatku pompki 200-250l/h i przytłumieniu powietrza na 3x fi4 (rys.6) pozwoli na wytwarzanie dymu przez 4-5h. W teście długodystansowym przy wydatku powietrza 150l/h i przytłumieniu powietrza na 3x fi 2mm dymiłem ponad 9 godzin na jednym zasypie więc rozbieżności czasowe pracy jedno-zasypowej mogą się znacznie różnić w funkcji ustawień i potrzeb.



Rys.6





Pompka powietrzna powinna być umieszczona w miejscu czystym i tak aby nie zaciągała dymu, musi pracować stale nawet podczas dosypywania zrębków przy dłuższym wędzeniu. Jeśli takowe planujemy należy dosypać zrębki przed ich wypaleniem jeszcze gdy żar nie jest odkryty, jeśli po otwarciu górnej pokrywy zasypowej widzimy już żar  przed zasypem pompkę należy wyłączyć a po przykryciu komory włączyć ponownie. Zrobiłem testy temperatur tlącego się żaru pracującego normalnie generatora pomiar uśredniony to 286st C w środku żaru , temperatura dymu wahała się w granicach 20-28st C z tendencją wzrostową w końcowej fazie spalania zasypu. Idealnie więc nadaje się do wędzenia zimnego z pominięciem konieczności stosowania komory pośredniej i praktycznie bezobsługowego tradycyjnego wędzenia jeśli doposażymy komorę w źródło ciepła na przykład w grzałkę elektryczną najlepiej z termostatem dla zapewnienia właściwej temperatury procesu.





Mocowanie do komory:

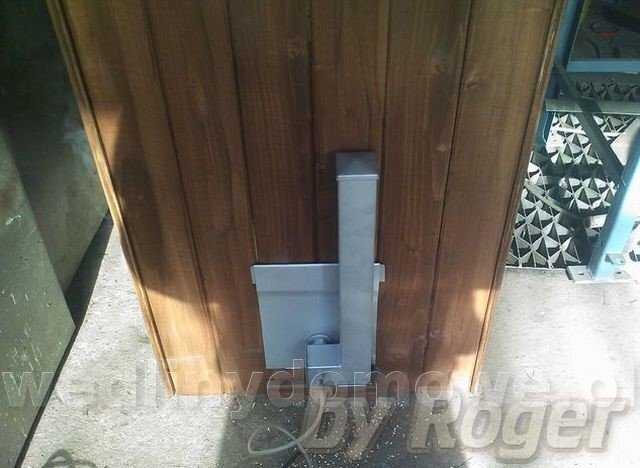

Generator mocujemy do komory poprzez wprowadzenie rury dymnej w otwór fi 27mm i dokręcenie nakrętki mocującej, ale to jest zależne od konstrukcji samej komory i całej wędzarni. Dymogenerator ma gwintowaną podkładkę, którą ustawiamy głębokość wprowadzenia do komory oraz podkładkę i nakrętkę mocującą. Można zastosować dokręcaną półeczkę z kątownika na której stawiamy generator a montaż polega tylko na wprowadzeniu rury dymnej w otwór fi 27mm i oparciu generatora na podporze. Ponieważ moja wędzarnia skrzyniowa przystosowana była do generatora Borniaka dorobiłem właśnie takie mocowanie adaptacyjne (rys.7)

Rys.7



Rys.7a







Uruchamianie generatora:

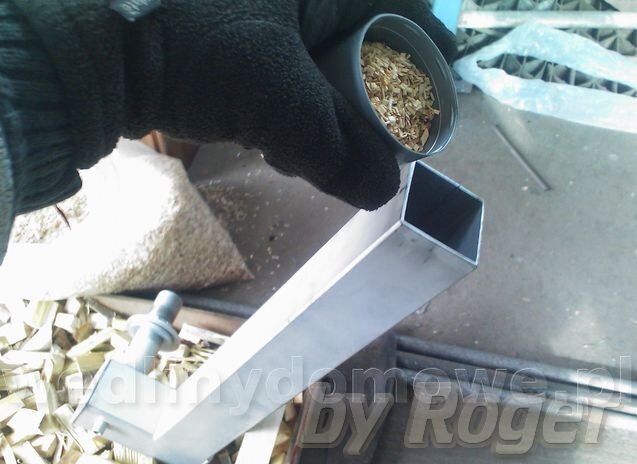

- Przekręcamy obrotową blaszkę regulacyjną na najmniejsze otwory 3x fi 2mm aby ograniczyć wysypywanie się zrębków przez otwory powietrzne i zasypujemy generator „od góry” zrębkami zaczynając od porcji drobnych zrębków (używam”3”) następnie grubsze znowu drobne itd…(rys.4 i 5  – nie należy zasypywać komory dymnej najlepiej podczas zasypu delikatnie pochylić generator unosząc jego krótsze ramię ku górze.

Rys.8





- Po napełnieniu zamykamy górny dekiel zasypowy i mocujemy dymogenerator na komorze wędzarniczej

- Maksymalnie otwieramy tylną przysłoną powietrza

- Przewód powietrzny pompki zakończony jest miedzianym króćcem, który wprowadzamy w tulejkę generatora (rys.9 i 10) i włączamy pompkę do sieci.

- do 3 tylnych otworów zbliżamy zapaloną zapalniczkę chwilę ją przytrzymując przy każdym z 3 otworów, zaczyna dymić po kilkunastu sekundach, w razie trudności z rozpaleniem np. przy grubych lub wilgotnych zrębkach możemy wsadzić w otwory zapałki lub jeszcze lepiej dłuższe wąskie szczapki suchego drewna (rys.9) i wtedy podpalać małym palnikiem gazowym lub dobrą zapalniczką.

Rys.9





- Urządzenie musi się dobrze rozpalić gdy dym zanika w fazie rozpalania przykładamy znowu na chwilę ogień do otworów powietrznych, po około 2-5 minutach możemy przysłonić dopływ powietrza tylną przesłoną regulacyjną (przy podanym przykładowo rodzaju zasypu zostawiamy 3 mniejsze otwory fi 4 (rys.6), następnie ustawiamy potrzebną nam ilość dymu tłumikiem na przewodzie powietrznym. To każdy musi ustawiać doświadczalnie w funkcji własnych potrzeb rodzaju zrębków i wielkości komory wędzarniczej. Poniżej (rys.10) widzimy rozpalony generator bez przytłumionego powietrza z tyłu na pompce o wydatku 300l/h na moje potrzeby dymu jest zbyt dużo.



Rys.10





Cykliczne chwilowe zmniejszenie ilości dymu jest zjawiskiem normalnym wynikającym z dopalania, zwęglania jednej partii zrębków i rozpalania następnego poziomu. Jeśli to w danej chwili przeszkadza możemy delikatnie postukać w generator co spowoduje szybsze opadnięcie zrębków i dymienie. Dymogenerator  podczas pracy pokazuje poniższy film:









Oczyszczenie generatora każdorazowo po wędzeniu polega na zdemontowaniu, „ostukaniu” i wysypaniu bardzo niewielkiej ilości pozostałego po spalaniu węgla drzewnego i popiołu oraz jeśli zachodzi potrzeba oczyszczeniu otworów powietrznych. Co 2-3 wędzenia należy zdemontować przednią zaślepkę (rys.10) i mechanicznie usunąć osadzający się na ściankach komory i rury dymnej powstały nagar. Najlepiej robić to po każdym wędzeniu gdy generator jest jeszcze ciepły. Przedni dekiel jest dość ciasno pasowany bo to mocowanie musi być szczelne ale nie jest spawany na stałe aby ułatwić czynności obsługowe.

Rys.11







UWAGA



Bezpośrednio po zakończeniu spalania i w jego ostatniej fazie następuje nagrzanie obudowy mocniejsze niż podczas normalnej pracy ze względu na dostęp powietrza do komory spalania i z góry i z dołu więc należy uważać aby się nie poparzyć i odczekać z czynnościami obsługowymi do ostygnięcia generatora. Podczas pracy urządzenia do regulacji powietrza spalania najlepiej użyć rękawicy ochronnej. Jeśli podłoże nad którym pracuje użądzenie jest z materiałów palnych dla bezpieczeństwa bezpośrednio pod generatorem należy umieścić metalowy pojemnik wypełniony wodą lub piaskiem np. blachę do pieczenia ciast.





Parę zdjęć z produkcji

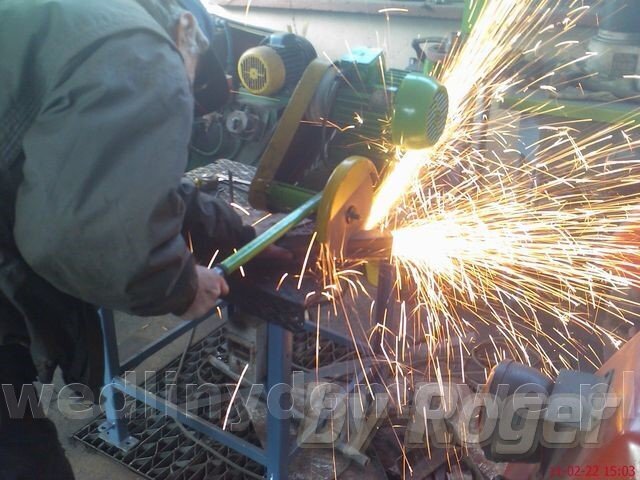

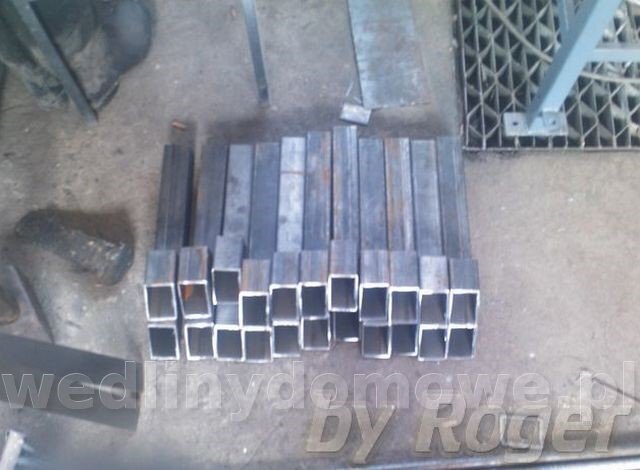

Cięcie kątowe profilu 50x50x2



Rys.12



Rys.13







Składanie i spawanie



Rys.14

Rys.15







Różne części składowe dysze, płytki regulacyjne, nagwintowane rurki dymne, podkładki i dekle przednie



Rys.16



Rys.17



Rys.18

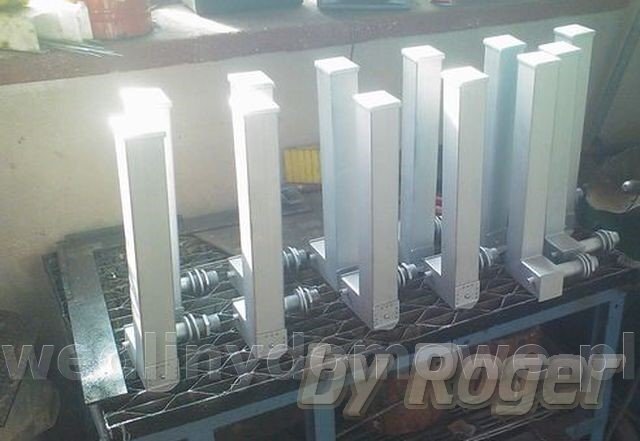

Gotowa partia dla kolegów



Rys.19





Rys.20







Nie produkuję tych urządzeń zawodowo zajmuję się tym dorywczo w funkcji wolnego czasu i potrzeb moich znajomych, których wielu „zaraziłem” domową produkcja wędliniarską, niektórzy z nich zasilili już szeregi Naszego forum i dzielnie sobie radzą co sprawia mi ogromną frajdę i satysfakcję.



W razie problemów, pytań czy sugestii proszę o kontakt drogą mailowa rkw1968@tlen.pl lub poprzez forum Wędzarniczej Braci



Życzę owocnej produkcji i miłego, bezproblemowego dymienia



Pozdrawiam



Czujcie Dym



Roger















[krystian252]

Dziękuję Maxell za wstawienie.

[roger]

Mirek to stary post a zdjęcia podciśnieniowego na bank wstawiałem na serwer WB , poszukam na dyskach zewnętrznych jak znajdę to Ci wyślę

Wysłane z mojego M2007J17G przy użyciu Tapatalka

[Maxell]

Wiem. Miałem zapisane na dysku jako wersja 1. Ale nie dysponując innym materiałem, wrzuciłem to co miałem.

[roger]

Faktycznie te stare zdjęcia wisiały na ImageShaku, ale jest szansa że je znajdę na starym kompie.

Praktycznie wszystkie szczegóły i zdjęcia są też w tym temacie:

https://wedlinydomowe.pl/forum/topic/13690-dymogenerator-podci%C5%9Bnieniowy-jak-wykona%C4%87-od-a-do-z/

Wysłane z mojego M2007J17G przy użyciu Tapatalka

[Bossky]

Taka sytuacja. https://www.olx.pl/d/oferta/dymogenerator-by-roger-CID628-IDYUgCD.html

Wysłane z mojego M2101K7AG przy użyciu Tapatalka

[roger]

z tego co widzę to faktycznie używane że 2 razy ale nie ma górnego dekielka, pompki takiej też nie pamiętam

Wysłane z mojego M2007J17G przy użyciu Tapatalka

[Bossky]

z tego co widzę to faktycznie używane że 2 razy ale nie ma górnego dekielka, pompki takiej też nie pamiętam

Wysłane z mojego M2007J17G przy użyciu Tapatalka

Czy to możliwe że jest to jednak Twoja konstrukcja?

Wysłane z mojego M2101K7AG przy użyciu Tapatalka

[Twonk]

Rurka dymowa przedłużona jakaś. Moja jest troszkę inna bez tego łączenia. Chyba, że źle patrzę. Reszta się zgadza.



Właśnie się zorientowałem, że mój dymogenerator by Roger obchodzić będzie w przyszłym miesiącu dziesiątą rocznicę zadymiania.

Edited February 28, 2024 by Twonk

[tytan58]

To jest okazja żeby to jakoś uczcić 🙂

[roger]

Robiłem parę DG z dłuższymi rurkami domowymi do "ceglanych pomników" to jest moja robota z "ubytkami" ale moja

Wysłane z mojego M2007J17G przy użyciu Tapatalka

[Bossky]

Robiłem parę DG z dłuższymi rurkami domowymi do "ceglanych pomników" to jest moja robota z "ubytkami" ale moja

Wysłane z mojego M2007J17G przy użyciu Tapatalka

No kurde. Nie spodziewałem się. Trzeba by go łyknąć

Wysłane z mojego M2101K7AG przy użyciu Tapatalka

[Dawideo]

Mam pytanie do bardziej wprawionych kolegów. Jakie są różnice w zrębkach o gradiacji 3 a np 10. Tzn. Które szybciej  się spalają, które dają więcej dymu, które są bardziej podatne na zawieszenie. Oczywiście mówimy o dymogeneratorze wg projektu Rogera. Czy kupując zrębki lepiej celować w niższą gradiację  czy większą. Do tej pory wędziłem na 8. I jest w miarę ok oprócz tego że się zawieszają...:/

[arkadiusz]

Akurat gradacja ma niewiele wspólnego z zawieszaniem się zrąbek, ale zrąbki o większej gradacji mniej się zawieszają. Ja używa 10 , ale mam dymogenerator Rogera zrobiony z rury kominowej bodajże fi 90 i do tego pompkę akwariową wieszam na dymogeneratorze.Powoduje to ,że pompka przenosi drgania na rurę i zrąbki opadają same.Wędzę po 12 h bez przerwy.
