Przymierzam się do kibelka...

[GreenToad]

Po obradowaniu wujka wystarczającą ilością kiełbas i szyneczek zaproponował postawienie u niego na działce wędzarni, jako że bardzo mi to na rękę gdyż będę głównym jej użytkownikiem usłyszałem - "Zaprojektuj co i jak wybudować, powiedz ile dech cegieł betonu cementu itd kupić i budujemy". No więc projektuje... Po spędzeniu kilkudziesięciu godzin przeglądając ten dział, decyzja padła, jakżeby inaczej, na wędzarnie według projektu AndyAndy. No to teraz probelmy...

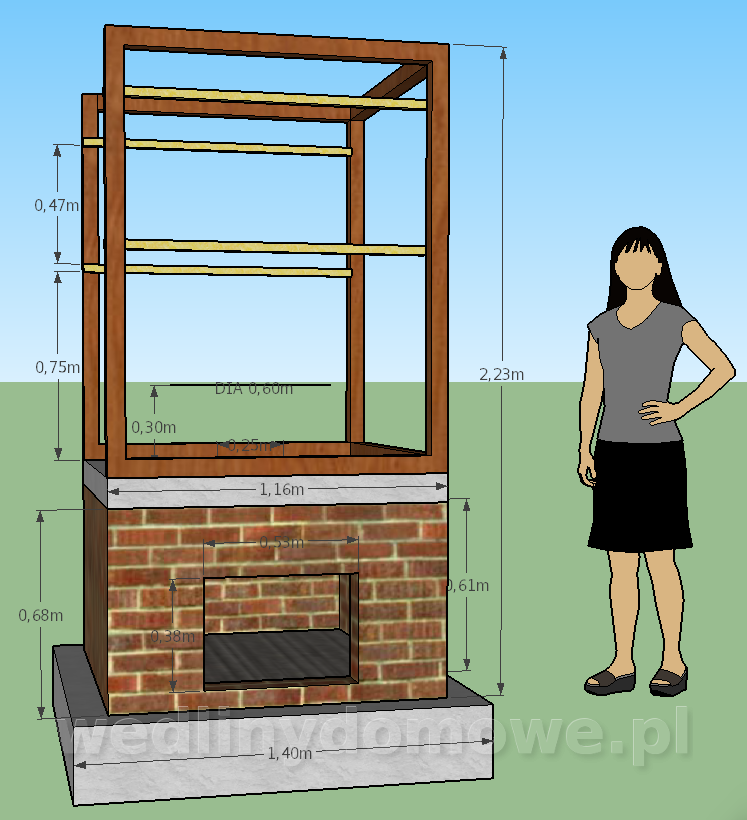

Pokalkulowałem sobie wielkości względem zalecanych w projekcie AndyAndy i gdzie mi wielkości cegieł nie pasowały dobierałem na zasadzie - "lepiej wieksza niż mniejsza"..... no i zaprojektowałem trochę potwora, w załączniku projekt. I teraz parę pytań do doświadczonych



1) Czy te wymiary wogóle grają czy popłynąłem z czymś (schodek zawsze można dołożyć )

2) Czy potrzebna jest wylewka w palenisku nad fundament? W projektcie założyłem "na grubość cegły", czy lepiej dno paleniska wyłożyć cegłami (jedna warstwa 6,5 centymetra), czy się nie przejmować i bezpośrednio na fundamencie, przy czym napewno palenisko będzie w szufladzie na całą szerokość otworu.

3) Nadproże otworu paleniska - wystarczy płaskownik albo dwa pod cegiełkami?

4) Strop założyłem 10cm - może być cieńszy? zazbroić siatką czy prętami lepiej?

5) Połączenie paleniska z komorą - założyłem że strop zrobię na całą szerokość paleniska a nie wpuszczony w najwyższy poziom cegieł połówek i na brzegach dam wystające pręty gwintowane po dwa z każdej strony na które nałoże kantówki ramy komory wędzarniczej i dokręce nakrętkami. Pasek betonu pod komorą ukryje boazerią komory wystającą poniżej ramy. Ma to ręce i nogi?







[Andyandy]

Zrób wylewkę i wystarczy. Jeżeli będzie tak, jak na rysunku buduj!

[GreenToad]

Dzięki Andyandy, nie ukrywam że czekałem na zielone światło od Ciebie względem tych wymiarów, jeszcze porozkładam sobie różne dodatkowe bajery stół, schowek na drewno itd, ale raczej oddzielone od wędzarni ale może na wspólnej płycie fundamentowej i ruszę z zakupami, będę informował o postępach. A co do wysokości stropu i sposobu połączenia komory z paleniskiem da radę od kogoś uzyskać opinię?

[Andyandy]

Przy zalewaniu stropu zrób kotwy lub śruby. Ja np. nie mam nic, komorę nakłada się jak klocek "lego" na strop odpowiednio wyprofilowany.

[george191]

Ja nawiercilem strop i wposcilem stalowego dybla M10

[GreenToad]

George, ale widze ze ty wpusciles strop w jeden poziom cegiel, pewnie przecietych na pol, daje to strop mniej wiecej o grubosci 7,5cm, zgadza sie? Ja rozwazam zrobienie stropu na calej szerokosci na ceglach, cos mi sie jakos widzi ze mozna wtedy pewniej ta komore doczepic. Dlatego nad tym mysle ze wedzarnia bedziebna wygwizdowie - z trzech stron pole. Wujek duzo kobinuje zawsze coby mu nawet złożone parasole nie poodlatywały.

[george191]

Beton na wiadukty Pozdrawiam
