Napęd do nadziewarki

[yaco26]

Jak mówiłem tak zrobiłem.

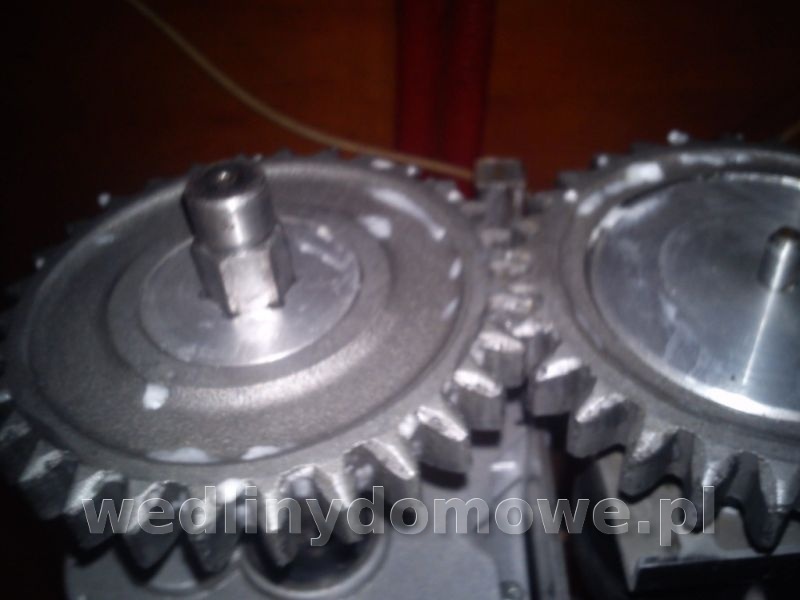

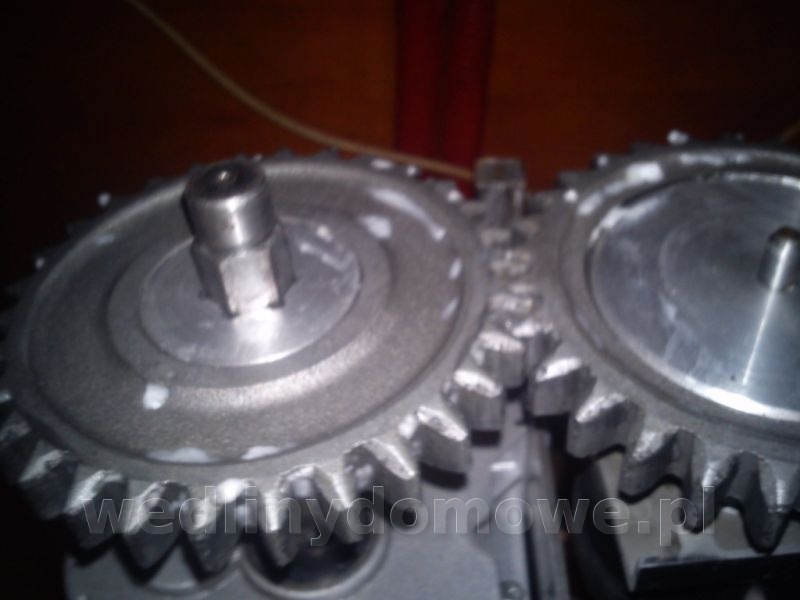

Kupiłem dwa koła zębate w sklepie rolniczym, koszt ok 70zł szt.



http://zapodaj.net/98d4968ea93c1.jpg.html



Następnie w firmie zajmującą się obróbką CNC zrobili mi z aluminium redukcje na silnik i napęd siłownika.

Kosztów nie podam bo cenę wynegocjowałem, dodam tylko że cena nie zwaliła mnie z nóg i jestem zadowolony



http://zapodaj.net/11b4586221e96.jpg.html



Silnik wykorzystywałem do mieszałki, wiec chyba będę musiał kupić drugi.



http://zapodaj.net/55fa888254105.jpg.html



Całość jest dosyć ciężka wiec będzie stacjonarna, do zlewu blisko.

Tłok jest zdejmowany  jak i cylinder wiec nie ma problemu z myciem.



http://zapodaj.net/ca38ff2702bac.jpg.html



Pozostało mi podłączenie zamiast sztandarowego przełącznika wciągarki, pedału od maszyny do szycia.

Pierwsze testy już były, wydajność iście przemysłowa.

Na lejku do kabanosów nie ma oporów z wypychaniem, zapas mocy jest.

Myślę że można by świniaka wypchnąć ta nadziewarką

I tak to wygląda od pomysłu by Tomala do dziś.



Edytowane 11 Marca 2015 przez yaco26

[bogdan b]





Jak mówiłem tak zrobiłem.



W jaki sposób zmniejszyć te fotki



http://zapodaj.net/9...ea93c1.jpg.html

[Hektor]





  W jaki sposób zmniejszyć te fotki   http://zapodaj.net/9...ea93c1.jpg.html

Jak używasz Chrome

Otwórz link w nowej karcie i Ctrl -

[bogdan b]





Jak używasz Chrome Otwórz link w nowej karcie i Ctrl -



Używam Mozilli

[andrzej k]

[bogdan b]

Dzięki Andrzeju , poradziłem sobie - przeniosłem zdjęcie do programu Irfan View

[andrzej k]





Dzięki Andrzeju





[grzybiarzbobromir]

ctrl i scrollem

[kuropatnik]

Witam Wszystkich Zadymiaczy.

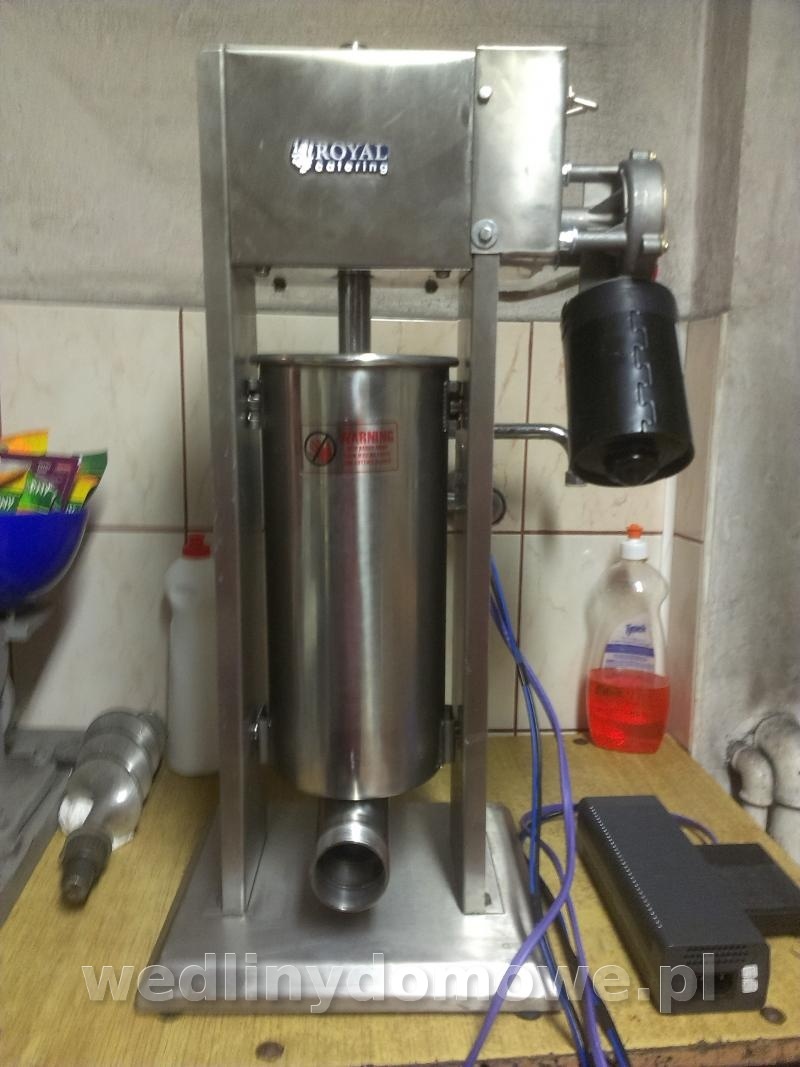

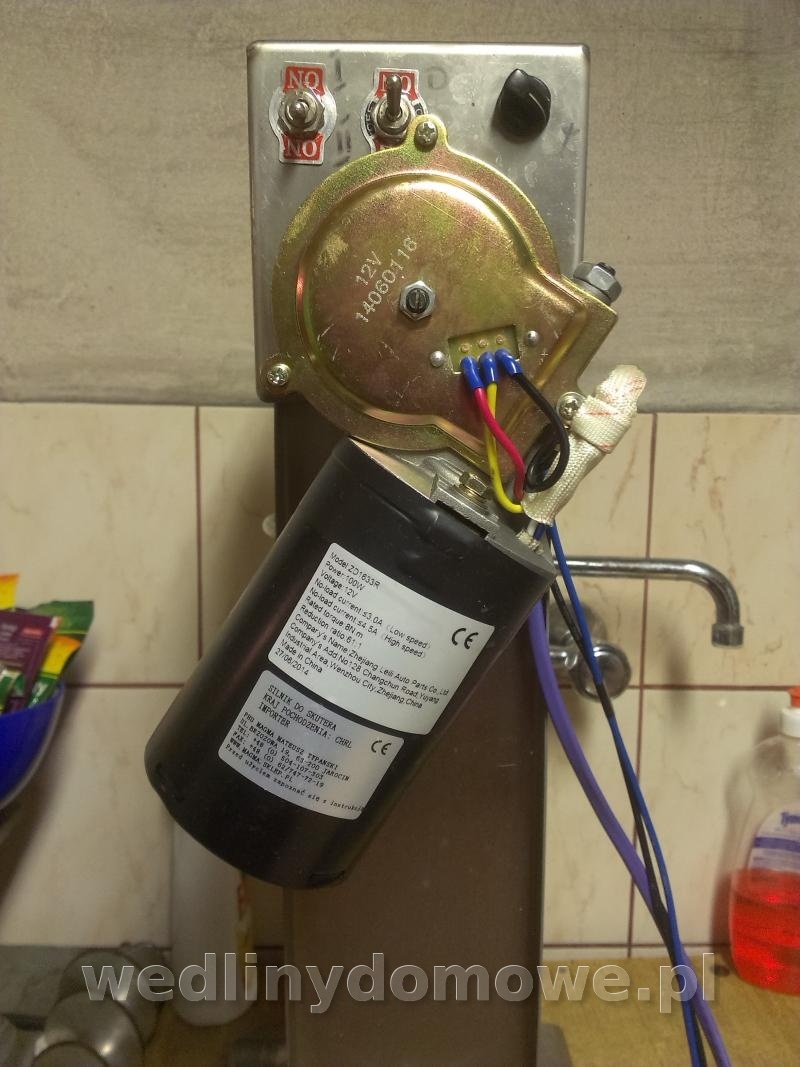

Piszę po raz pierwszy na forum ale jestem tu już od dawna. Jeśli chodzi o napęd do nadziewarki to u mnie (Royal Catering 5l) sprawdza sie i to bardzo dobrze taki silnik  http://magma.sklep.pl/product-pol-2995-SILNIK-ELEKTRYCZNY-DC-Z-PRZEKLADNIA-12V-100W-PRAWY-silnik-do-samochodu-do-wycieraczek-samochodowych-otwierania-szyb-samochodowych.html

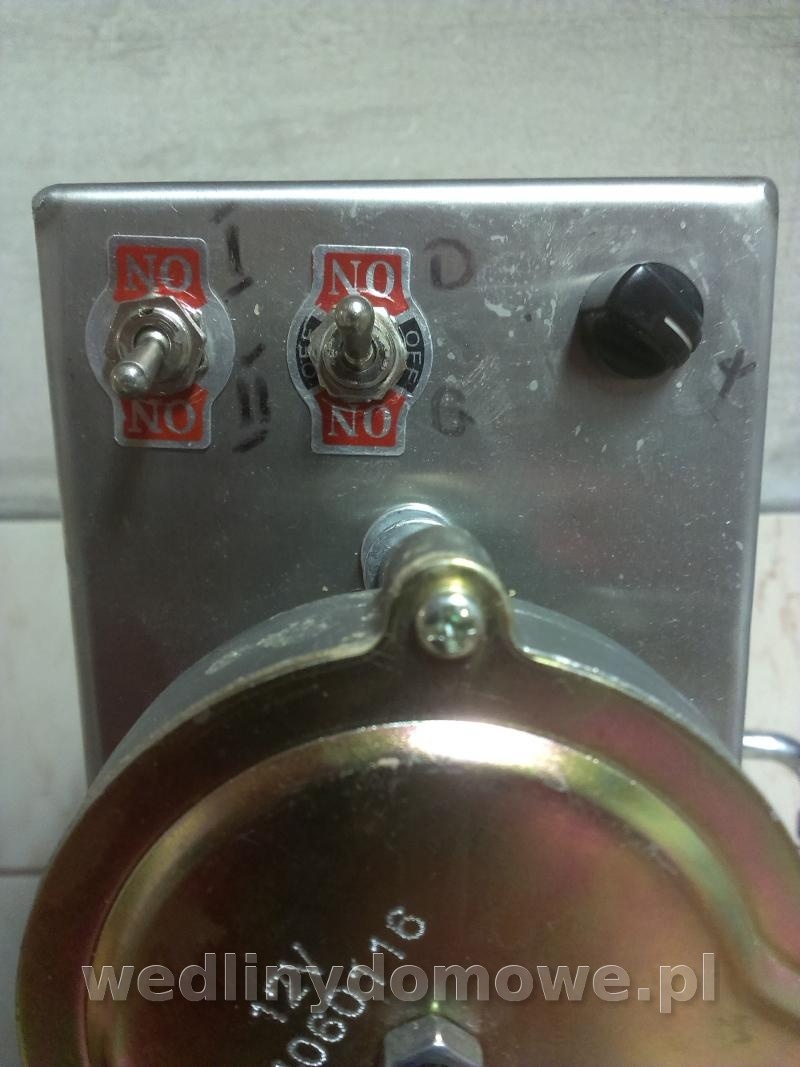

Do tego zasilacz od x-boxa, regulator PWM, przełącznik obrotów prawo lewo, przełącznik biegów, pedał i obudowa zrobiona przez nieocenionego Teścia.

Przed Świętami robiłem 35 kilo kiełbasy i 8 kilo kabanosów. Silnik nawet nie ciepły.

Inspirowałem się tym co pokazywali KWOZ i Tusiaczek i działa to całkiem fajnie.

Edytowane 7 Kwietnia 2015 przez kuropatnik

[bogdan b]





Jeśli chodzi o napęd do nadziewarki to u mnie (Royal Catering 5l) sprawdza sie i to bardzo dobrze



Wstaw fotki tej nadziewarki , łącznie z napędem .

[kuropatnik]

Jak będę u teściów to zrobię zdjęcia i wstawię.

[ralf325]

Wstaw wstaw a takiego silniczka to na szrocie mozna poszukac,

[kuropatnik]

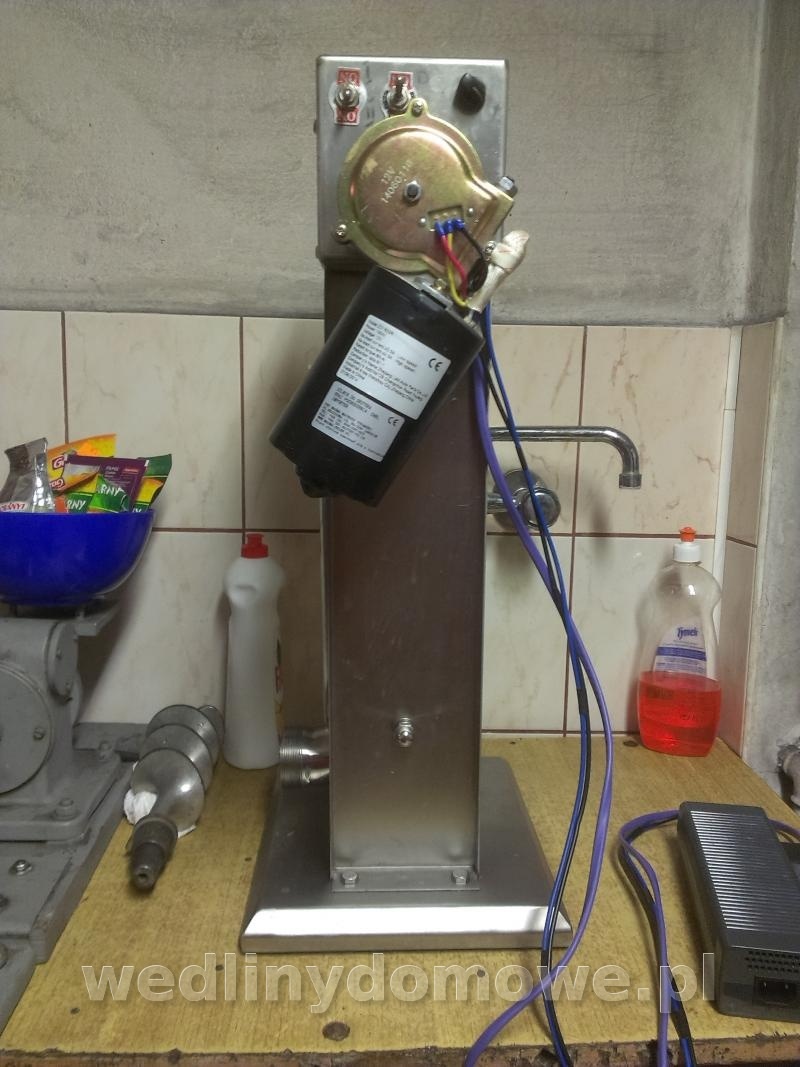

No to wstawiam

[Marek z Bielska]

witaj Kuropatnik

Napisz kolego jak daje rade silniczek z momentem startu, podczas nadziewania kabanosów.

Generalnie Twoje rozwiązanie mnie się bardzo podoba.

pozdrawiam

Marek

[kuropatnik]

Moim zdaniem daje sobie dobrze radę. Ładowałem prawie cały cylinder i startował bez problemu. Nadziewałem na pierwszym biegu i na ok. 33% prędkości. jelita baranie kalibru 22-24. Pierwszy silnik jaki testowałem był od wycieraczek audi 80 niestety był za słaby i nawet zwykłej kiełbasy nie mogłem na nim zrobić. Odkąd mam ten jest zupełnie inaczej.

Edytowane 8 Kwietnia 2015 przez kuropatnik

[JaGra]

A czy ten silnik dał by radę mieszarce 9 litrowej ?

[kuropatnik]

Hmmm. Niech się zastanowię. Nie mam pojęcia. Tłoczy bez problemu 4 kg farszu na kabanosy przez cienki lejek ale jak to przeliczyć na kręcenie mieszarką?

[Pacan Wojciech]

Pojemność chyba niema znaczenia , raczej srednica tłoka , w tym układzie to ona bedzie decydowała o sile wypychania , bez liczenia  uwazam ze gdyby nadziewarka  9 litrowa była o 50 % szersza to ten silnik tez to uciagnie , ostatnio kolega zrobił napęd grila z silniczka samolotowego - z demobilu z rosyjskich samolotów , kręci w połączeniu z duzym reduktorem jak wsiekly mimo niewelkich rozmiaró nie do utrzymania w ręce.Pozdrawiam

[Gwizdek]

kuropatnik, możesz podać koszty wykonania napędu ?



Wstaw, fotki połączenia napędu z nadziewarką.

[Marek z Bielska]

Moim zdaniem daje sobie dobrze radę. Ładowałem prawie cały cylinder i startował bez problemu. Nadziewałem na pierwszym biegu i na ok. 33% prędkości. jelita baranie kalibru 22-24. Pierwszy silnik jaki testowałem był od wycieraczek audi 80 niestety był za słaby i nawet zwykłej kiełbasy nie mogłem na nim zrobić. Odkąd mam ten jest zupełnie inaczej.

Dziękuję za odpowiedź,jest to niebywałe rozwiązanie z jakim się spotkałem.

[kuropatnik]

Koszt wykonania to:

silnik 150zł + przesyłka

zasilacz 60zł + przesyłka

pedał 30zł

regulator napięcia 40zł

kable, przełączniki i inne drobiazgi ok 30zł

obudowa - czteropak bro...

razem jakieś 320-330zł



Połączenie silnika z nadziewarką czyli przeniesienie napędu - nakrętka 13 i nasadka 13. Na wałek przekładni nakładamy nasadkę, do nasadki wkładamy nakrętkę, dokręcamy do oporu, nasadkę nakładamy na wieloklin nadziewarki tam gdzie normalnie zakłada się korbę i już. Najprostsze rozwiązania są najlepsze.

[Gwizdek]

kuropatnik, Dzięki za szybką odpowiedź.

[bogdan b]





Moim zdaniem daje sobie dobrze radę



Witam , napęd działa po wciśnięciu pedału ale jak kończy się farsz w tłoku to wyłączasz intuicyjnie czy jest może jakiś wyłącznik krańcowy ?, bo można się zapomnieć .

[kuropatnik]

Krańcówki nie mam. Za wysokie elektroniczne progi dla mnie.  Na trzpieniu na którym jest zamocowany tłok mam zaznaczone gdzie koniec i uważam. Co prawda przy dużym obciążeniu prądowym zasilacz się wyłącza ale zanim to nastąpi mośna nadwyrężyć nieco nadziewarkę(ten silnik naprawdę ma duży moment)

[bogdan b]

Krańcówki nie mam. Za wysokie elektroniczne progi dla mnie



Dla mnie  też  ale są tu fachowcy w tej dziedzinie to pewnie pomogą i powiedzą gdzie i jak takie ustrojstwo zamontować , co by nie stracić przez przypadek przekładni .

Krańcówka kosztuje grosze , więc warto coś takiego zastosować .

Tak sobie myślę na chłopski rozum że można  by coś na listwie zamontować i pod koniec nadziewania  by to coś uruchomiło krańcówkę a następnie przełącznik  do góry - który dawał by znowu napięcie na silnik , jejku aż się spociłem od tego kombinowania



http://allegro.pl/wylacznik-krancowy-krancowka-wp10-do-klapy-drzwi-i5199173293.html



http://allegro.pl/czujnik-wylacznik-krancowy-maski-krancowka-i5245092882.html



Na powrocie tłoka też można by coś takiego zastosować , np. w obudowie przekładni .



No to się napisałem a teraz poczekamy na znawców tematu

Edytowane 16 Kwietnia 2015 przez bogdan b
