Fundament (płyta) pod piec chlebowy

[mamuśka]

Witam Kochani.

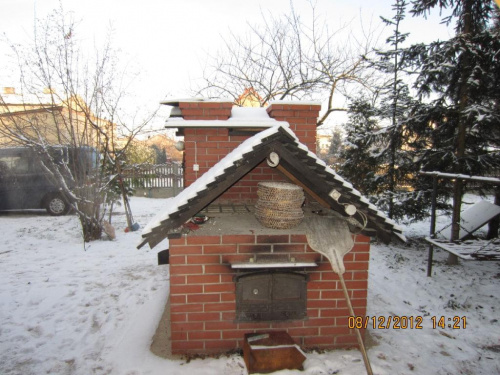

Mam chęć na piec chlebowy. Bardzo podobny do tego. AquariusP to autor tego pieca na zdjęciu. Kłaniam mu się nisko.😚





W związku z tym mam pytanie o płytę fundamentową (co i jak).



Ja pomysł mam taki:

- zdjąć żyzną do czysta

- zrobić ok. 8 cm warstwę żwiru (zagęścić- ubić)

- potem gdzieś 7 cm suchego betonu

- na to 15cm betonu B25 (a może mocniejszy, bo sami go zrobimy)

- siatka zbrojeniowa z drutu żebrowanego 12, a oczka - wiązanie co 15 cm.



Jak coś dobrze, czy nie dobrze wymyśliłam to piszcie. Otwarta jestem na wiedzę😃



Dziękuję

Pozdrawiam.

Edytowane 12 Kwietnia 2024 przez mamuśka

[mamuśka]

Kolega budowlaniec jeszcze poradził:

- płyta ma wystawać 30cm poza końcową wielkość pieca

- zbrojenie po środku betonu (zagiąć końcówki, podniosą zbrojenie od podłoża)

- siatka pojedyńcza z drutu (nie robić podwójnego zbrojenia)

- po rogach dodać po 2 lub 3 L

[Muski]

Godzinę temu, mamuśka napisał(a):

zbrojenie po środku betonu

NIE - tylko dół/ środek nic nie daje/. Wylej z gruchy C20/25 W8 lub C25/30 W8 - i po problemie z izolacją i wytrzymałością . Może trochę drożej ale jak wszystko dodasz to na jedno wyjdzie a jakość nieporównywalna.

[mamuśka]

2 godziny temu, Muski napisał(a):

tylko dół/ środek nic nie daje/

Waldku, kolega jest murarzem z prawie czterdziestoletnią praktyką. Ty piszesz tak, on mówi tak, a ja jestem głupia w tym momencie.

Dobra, płyta 15 cm gruba to na którym cm siatka?



Jak zadzwonię do betoniarni i powiem że potrzebuję niecały m3 betonu, to mnie śmiechem zabiją. Wiem że z betoniarni beton niebo lepszy.

[Muski]

Godzinę temu, mamuśka napisał(a):

niecały m3 betonu, to mnie śmiechem zabiją

Nie koniecznie , czasami zostaje czasami ktoś chce nie całą betoniarkę , a minimum to o,75 m3 .

Dorotko , zbrojenie zrób 4 cm od dołu - wówczas płyta wzmacniana jest na nacisk i rozszerzanie . Jak by Ci wytłumaczyć branżowo jak wygina się kolanko z rury stalowej to górna część się rozciąga/ czasami nawet spłaszcza/ a dolna ściska /czasami nawet marszczy/ a bok kolana jest neutralny- bo środek nie pracuje!.  Nigdy nie zbroisz środka !!! . Gdyby był to wiszący balkon to byś musiała zazbroić górę  bo inaczej pracuje.  Wyślij tego murarza na politechnikę to go doszkolą i zrozumie.

Edytowane 14 Kwietnia 2024 przez Muski

[mamuśka]

No i jesteś Waldku WIELKI 😍 Wiedzę w 100% przyjmuję.



To ja jeszcze dopytam.

Gdybym przy tym piecu chciała postawić komin murowany to jak głęboko kopać (do czystego, czy do strefy przemarzania)?.

[Muski]

32 minuty temu, mamuśka napisał(a):

czy do strefy przemarzania)

Możesz  wykopać w narożnikach  przyszłego pieca dołki na 1m od powierzchni terenu takie 30x30 ale trzeba wstawić w środek zbrojenie taką "belkę" 20x20 cm z prętów 12 mm z zakotwieniem do zbrojenia płyty . Będzie /komin/ na takich mikropalach. Zalać trzeba wszystko razem.

Edytowane 14 Kwietnia 2024 przez Muski

[mamuśka]

Dziękuję Waldki.

Ukłony ślę

[Bossky]

Nie koniecznie , czasami zostaje czasami ktoś chce nie całą betoniarkę , a minimum to o,75 m3 .
Dorotko , zbrojenie zrób 4 cm od dołu - wówczas płyta wzmacniana jest na nacisk i rozszerzanie . Jak by Ci wytłumaczyć branżowo jak wygina się kolanko z rury stalowej to górna część się rozciąga/ czasami nawet spłaszcza/ a dolna ściska /czasami nawet marszczy/ a bok kolana jest neutralny- bo środek nie pracuje!.  Nigdy nie zbroisz środka !!! . Gdyby był to wiszący balkon to byś musiała zazbroić górę  bo inaczej pracuje.  Wyślij tego murarza na politechnikę to go doszkolą i zrozumie.

I tu się nie zgodzę. O ile przy nacisku na środku płyty pracę będzie wykonywać dolne zbrojenie o tyle przy nacisku przy krawędzi ,a takie właśnie tu wystąpi, pracę wykona górne zbrojenie. Jeśli zatem przy tak małej konstrukcji zrezygnujemy z podwójnego zbrojenia murarz słusznie podpowiada. Dla świętego spokoju należało by zazbroic dołem a góra rzucić kratę zbrojeniowa z byle fi 6 i małym kosztem po sprawie. Przy 15 cm grubości płyty zbrojenie środkiem jest całkiem rozsądnym kompromisem. Ale to jednak kompromis. Zbrojenie samym dołem o ile mogło się wielu sprawdzić o tyle z zasady w takiej konstrukcji nie jest prawidłowym rozwiązaniem

Wysłane z mojego M2101K7AG przy użyciu Tapatalka

[mamuśka]

No to teraz jestem typowa "blondynka" 😜

[dyzio]

A Pacan Wojciech niczego jeszcze nie podpowiedział? Dziwne jakoś.

[Muski]

17 godzin temu, Bossky napisał(a):

Zbrojenie samym dołem o ile mogło się wielu sprawdzić o tyle z zasady w takiej konstrukcji nie jest prawidłowym rozwiązaniem

Ok , a jak działają tam siły ? i momenty ? Musimy pamiętać ,że zbrojenie w środku utrzymuje beton tylko w postaci rozszerzeń, czyli tak naprawdę w tym przypadku nie ma znaczenia. Redukcja ugięcia/czy góra czy dół/ przy zbrojeniu w środku=zero/to się łatwo liczy/. Można wrzucić siatkę albo kłaczki i też będzie dobrze. Trzeba pamiętać ,że to nie bunkier ani fort. Mała płytka betonu , nawet dylatacji nie potrzeba. Przy betonie C25/30 i grubości 20 cm na zagęszczonym podłożu - kompletnie nic się nie stanie - tylko psychika -mam zazbrojoną płytę.😁 Dużo ważniejsze jest tu przyzwoite zawibrowanie betonu o czym się nie mówi a powinno.

Edytowane 15 Kwietnia 2024 przez Muski

[MariuszB]

Jeszcze trochę a powstanie praca magisterska odnośnie wylania kawałka płyty 😉😁

[BazylWidzew]

8 minut temu, MariuszB napisał(a):

Jeszcze trochę a powstanie praca magisterska odnośnie wylania kawałka płyty



[tytan58]

@mamuśka ,dobra rada, słuchaj porad swojego murarza.

Edytowane 15 Kwietnia 2024 przez tytan58

[mamuśka]

Oj, przepraszam😚

Nie chciałam spowodować takiej burzy. To tylko płyta pod piec chlebowy.

Dziękuję Wam bardzo za wszystkie rady🥰





[Muski]

Ej tam burza 😁😁😂, położyć grubą pokrywę na szambo i gotowe😁i zbrojona i zawibrowana i szybka w montażu

[mamuśka]

Muszę posypać głowę popiołem.

Pomyliłam autora projektu 😭 wg. którego chcę wybudować piec.

Bardzo przepraszam Don Pedra za moją pomyłkę.



Moderatora proszę o zmianę w pierwszym poście AquariusP na Don Pedro.

Dziękuję i przepraszam za zamieszanie.

[mamuśka]

Nie chciałam zakładać nowego tematu, to się tu zapytam.



Do murowania szamotu zrobić tak jak producent zaprawy szamotowej podaje " dla temperatur poniżej 1000'C  należy do zaprawy szamotowej dodać 10-30% cementu portlandzkiego lub 5-15% szkła wodnego", czy lepiej zmienić portlandzki na górkala 40.



Wiem, maruda jestem 😜, ale z góry dziękuję.

[Pacan Wojciech]

W dniu 15.04.2024 o 12:56, dyzio napisał(a):

A Pacan Wojciech niczego jeszcze nie podpowiedział? Dziwne jakoś.

Dyziu , czekam na Twoje wynurzenia najlepiej w weekendowy wieczór .wtedy wyobraźnia działa lepiej .Pozdrawiam

[mamuśka]

Wojtku, może Ty mi odpowiesz na pytanie:

23 godziny temu, mamuśka napisał(a):

Do murowania szamotu zrobić tak jak producent zaprawy szamotowej podaje " dla temperatur poniżej 1000'C  należy do zaprawy szamotowej dodać 10-30% cementu portlandzkiego lub 5-15% szkła wodnego", czy lepiej zmienić portlandzki na górkala 40.



[krzysio59]

10 godzin temu, Pacan Wojciech napisał(a):

weekendowy wieczór .wtedy wyobraźnia działa lepiej

Przy sobocie po robocie.😀
