Nadziewarka pionowa

[Marcin Loren1]

Prostu coś sknocilem! I wiem chyba co! Wstyd przyznać ale małe koło jest bezpośrednio na listwe! Duże koło jest jedynie "do powrotu"!!! (Zresztą niepotrzebnie!)

Powinno być chyba tak że małe napędza duże a duże na jednej osi z drugim małym które napędza listwe!

Oj głupi ja głupi!

[jumbo]

no coś w ten deseń :grin:

podaj proszę ilości zębów na obydwu kołach

[Marcin Loren1]

13 i 26

[sokoz]

Powinno być chyba tak że małe napędza duże a duże na jednej osi z drugim małym które napędza listwe!

No to wtedy byłaby dwustopniowa.

Ale takie jak masz też potrafią nabijać. O co więc biega?

Jest 13 zębów - no to dużo mniej się nie da, podobno ostateczne minimum to 10.

[jumbo]

opierając się na konstrukcji andrzeja k, siła potrzebna do Twojej 155 będzie mniejsza o 1/3 , co wynika pośrednio z pola powierzchni tłoka

wystarczyło by więc przełożenie 1:8 może 1:10

z twoich zębatek można zrobić najwyżej przełożenie 1:2

trzeba nową przekładnie - koło napedzane(korba) 8 zębów - koło podwójne 50zębów na 8 zębów(zdawcze na listwę)

i na pewno zadziała

przełóż jeszcze zębatki na to 1:2 i zobacz jak zadziała - może da radę?????



mam jeszcze swój pomysł na napęd , ale nie mam możliwości wykonania

[miro]

Też mi coś na zdjęciach nie pasowało, ale teraz wiem co.

U mnie były trzy zębatki, bo dwie nie dawały rady.

[sokoz]

No tak! Z dwóch zębatek nie da się zrobić dwustopniowej przekładni.

[Marcin Loren1]

quote="sokoz"]No tak! Z dwóch zębatek nie da się zrobić dwustopniowej przekładni.

to w takim bądź razie jaka przekładnia zastosowana jest tutaj:question:

http://img839.imageshack.us/img839/9381/screenshot2012101805383.png



[ Dodano: Wto 04 Gru, 2012 06:06 ]

Tak na koniec: jeżeli dam na korbe najmniejsze koło 13 zębów potem 46 zębów i na tej samej ośce 13zębów na listwe ? Będzie dobrze? To będzie chyba 1:4 prawie! W innym przypadku trzeba będzie nową skrzynkę zrobic! Wyższą!

[jumbo]

to masz przełożenie 1:3,54

może spróbuj wpierw z tym 1:2

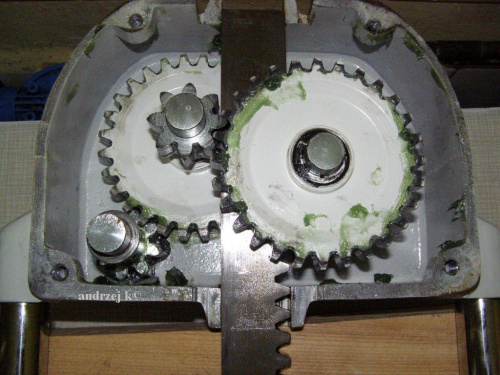

jak nie wyjdzie to ja bym zrobił 3 stopniową (myślę że masz dostęp do tokarki i frezarki)

koło napędowe (korba)8 zębów)

koło pośrednie podwójne 24 na 8 zębów

koło pośrednie podwójne zdawcze na listwę 24 na 8 zębów

przełożenie 1:9

koła podwójne ,do frezowania identyczne , różniące się jedynie zatoczeniami

obejmujące i stabilizujące listwę.



tak jak u andrzeja k

[Marcin Loren1]

Listwe i koła kupiłem tutaj:

http://www.ebmia.pl/kola-zebate-kola-zebate-c-196_53_78_80.html

To co z tej oferty byłoby najlepsze. ??

[sokoz]

to w takim bądź razie jaka przekładnia zastosowana jest tutaj:question:

Tu jest tylko jedno kółko i listwa, jeśli chodzi o przełożenie to: długość korby/ promień koła.

Kółko zapewne małe. Ale ta rura nadziewarki ma małą średnicę - mała siła na tłoku.



[ Dodano: Wto 04 Gru, 2012 12:55 ]

tak jak u andrzeja k

I tu na fotce jest 3-stopniowa przekładnia - to naprawdę dziecko da radę.

[Marcin Loren1]

Jeżeli dam w taki sposób 2 koła fi 70 i koła fi 21 to wystarczy czy nie???

Wyżej jest str z której kupiłem koła! Widział ktoś taniej ????

[jumbo]

Listwe i koła kupiłem tutaj:

http://www.ebmia.pl/kola-zebate-kola-zebate-c-196_53_78_80.html

To co z tej oferty byłoby najlepsze. ??

aby nic nie ruszać z tego co już jest zrobione w twojej konstrukcji , a jedynie ją uruchomić z tym przełożeniem co masz(1:0,5)dodał bym do większej zębatki i oczywiście połączył klinem na osi lub kołkami to http://www.ebmia.pl/slimacznica-przelozenie-m075-p-26683.html?sort=2a i z tą zmianą zyskujesz przełożenie 1:10. :grin:

oczywiście korba zostaje przeniesiona ze swego obecnego miejsca "na plecy"nadziewarki.

to chyba najmniej inwazyjna ingerencja , jaka mi się nasunęła , jednak skutkuje brakiem szybkiego powrotu tłoka.



gdybyś miał listwę m1 , to można by było zrobić potrójną z podwójnych kół co są na tej stronce co podałeś , no ale nie ma m1,5

[Marcin Loren1]

Takie małżeństwo rozwiąże mój problem???

[jumbo]

to są moje dywagacje - koło slimacznicy ma za mały otwór na oś - trzeba grubszą oś z flanszem aby ją przykręcić osiowo , tak samo połączenie ze zębatką - ogólnie da się , ale to mosz pierońsko graczka



przy okazji mam pomysł na ruch powrotny - wysprzęglanie ślimaka i kręcenie starym przełożeniem



ogólnie , to powinno zdać egzamin , ale wzmocnić trzeba osiowanie ślimaka i ślimacznicy

[Marcin Loren1]

A ten zestaw?

http://www.ebmia.pl/slimacznica-przelozenie-p-26685.html?sort=2a

Miałby większą średnicę koła ! Przełożenie większe! Otwory większe!



[ Dodano: Wto 04 Gru, 2012 16:51 ]

Żebym miał pewność że to pomoże , że będzie się lekko kręciło...

[jumbo]

przełożenie 1:10 wystarczy bo potem się będziesz wk..denerwował , że za wolno idzie

poza rym ślimacznica z poliamidu , niby super mocne , ale to jednak tworzywo , poza tym jak zesprzęglisz to z zębatką - tu właśnie wystąpi największe obciążenie.



pomyśl o tej 3 stopniowej z 2 podwójnymi kołami - tylko listwę trzeba by m1

[Marcin Loren1]

Mi się prostu nie chce wierzyć że taka bździnka może zmienić siłę! Ale ...

[miro]

Z tego co pamiętam w nadziewarce miałem takie przełożenie dynamiczne, że 1kg obciążenia korby dawał ok. 100 kg nacisku na tok.

[Marcin Loren1]

Zaufać Wam Panowie i po wypłacie zamowie chyba taką slimacznice!

[miro]

Marcin wg mnie masz tam tyle miejsca że spokojnie wejdą trzy koła zębate.

Tylko kiepsko się pomaga na odległość !



Wrzuć więcej zdjęć mechanizmu.

[Marcin Loren1]

Ale czy 2 koła fi 70 (bo tyle mam placu na wysokość) wystarcza?

[miro]

Zobacz na zdjęcie Jumbo, coś na tej zasadzie.

Może masz w pobliżu jakiś sklep z kołami zębatymi, albo mechanika i moglibyście na miejscu dobrać koła.

Ewentualnie trochę poprzesówasz wałki napędowe.



http://www.szady.eu/index.php?strona=ofirmie



DORABIANIE CZĘŚCI NA ZAMÓWIENIE : KOŁA ZĘBATE WAŁKI I INNE NIETYPOWE ZAMÓWIENIA W/G WZORU OFERUJEMY: (na miejscu i mobilnie) Turbiny Pompy wtryskowe.



http://www.frezmet.pl/uslugi.html

[Marcin Loren1]

Frezmet jest cholerę drogi!

Dobra ! Ja już Wspaniałym Kolegą nie będę dupy zawracać! Pomyśle jeszcze nad rozwiązaniem ! Jeśli ktoś ma pewność że slimak rozwiąże problem to proszę....

[miro]

Zawracaj od tego tu jesteśmy, przynajmniej ja lubię się wykazać. :grin:

Próbowałeś zamienić koła zębate tak, aby większe atakowało zębatkę ?

Wałki masz chyba takie same więc ......
