czy nie powygina mi nadziewarki
wg. mnie powygina, przynajmniej ja widziałem jak "operator" włącznika pedałowego (pedalarz?! :rolleyes: ) się zagapił i trochę pokiereszowało górną blachę, ale nadziewarka nadal działa





Jak to macie rozwiązane ?
zachować czujność i pilnować :cool:





który wałek w nadziewarce napędzał napęd?
ten roboczy, gdzie korba jest założona gdy nadziewasz
Sent from my Nokia 1011
Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536157
Udostępnij na innych stronach

PWM do tego rozwiązania jest niezbędny w dobrym tonie jest też krancówka tak żeby było zgodnie ze sztuką ;)

Przy recznym sterowaniu czy pedałem czy wyłącznikiem bez żadnego zabezpieczenia trzeba słuchać i działać ... wyraźnie słychać kiedy silnik ma dość czyli tłok doszedł do końca i gwałtownie rośnie obciążenie wtedy natychmiast wyłączasz bo coś puści znając życie rozwali zębatkę lub tłok :(



Tapniete z GT-I9500

Edytowane przez roger

Robert
601353601
ʎuɯnɹʇ po oʞǝıʍ oʇ ɯǝsɐzɔ oʞlʎʇ-ɯǝıʞǝıʍ z ǝɾǝzɹpɐɯ ʞǝıʍolzɔ

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536159
Udostępnij na innych stronach

Krańcówkę jak kombinuję trzeba założyć na trzpieniu zębatym tłoka, gdzieś u góry , żeby zadziałał jak tłok dojdzie do podstawy cylindra(jakoś to umocować na odpowiedniej wysokości) Zastanawiam się tylko czy montować go na linii  230V (włączyć w obwód przed zasilaczem . czy już po stronie 12V ?)

Ja się roboty nie boję, tylko ludzi mi dajcie ;)

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536185
Udostępnij na innych stronach

No to musi być jakiś większy wyłącznik, bo tam prądy nie najmniejsze. (żeby zaraz nie upaliło delikatnych styków- no chyba że podłączenia porzez przekaźnik, choćby od świateł od samochodu)

Ja się roboty nie boję, tylko ludzi mi dajcie ;)

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536188
Udostępnij na innych stronach

Fajny jest też patent, kiedy w momencie zatrzymania tłoka w trakcie nadziewania, silnik "cofnie" tłok troszeczkę do góry.

Farsz zostaje zassany z lejka do wewnątrz i nie wypływa z końca.

www.wyroby-domowe.pl
 Miro zaprasza na zakupy.
Własne wyroby? To prostsze niż ci się wydaje
Blog:   Wyroby domowe wg Miro
FB:  Własne wyroby domowe

Doładowanie forumowej świnki-skarbonki za FREE- KLIK

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536223
Udostępnij na innych stronach

No fajny,(farsz nie wyłazi pod ciśnieniem) ale super by było , jakby można zmieniać prędkość napędu pedałem, tak jak w maszynie do szycia :). Wypas po pachy. W domowych warunkach i prostymi rozwiązaniami chyba raczej niewykonalne  :hmm:

Ja się roboty nie boję, tylko ludzi mi dajcie ;)

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536236
Udostępnij na innych stronach

A dlaczego niewykonalne? Pedał od efektu gitarowego np FUUZ - on ma sterowanie ruchem ośki potencjometru i to spiąć z regulatorem PWM.

A co do wyłączników krańcowych to ja mam zamiar zrobić na kontaktronach- nawiercić os tłoka pod najmniejszy 4x4  neodym i gotowe.

Do tego jakieś przekaźniki wykonawcze albo MOSFETY.

Edytowane przez 09042
Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536238
Udostępnij na innych stronach





Viszna, dnia 15 Sty 2017 - 08:33, napisał: który wałek w nadziewarce napędzał napęd? ten roboczy, gdzie korba jest założona gdy nadziewasz
dolny trzpień
Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536240
Udostępnij na innych stronach





A dlaczego niewykonalne? Pedał od efektu gitarowego np FUUZ - on ma sterowanie ruchem ośki potencjometru i to spiąć z regulatorem PWM.

Jeszcze lepszy jest pedał od elektrycznej maszyny do szycia. Można często "wyrwać" na allegro.

„Wszyscy uważają, że czegoś nie da się zrobić. Aż przychodzi taki jeden, który nie wie, że się nie da. I on właśnie to robi” A. Einstein

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536242
Udostępnij na innych stronach

Czyli jeśli tłok dojdzie do końca i zagapię się pół sekundy to nadziewarka powyginana ?  - Jak to robił w takim razie Tusiaczek ? - polegał na wyłączniku nadprądowym zasilacza ? Ja mam zasilacz o max prądzie 69 Amp, bo zachciało mi się nadmiaru mocy i widzę teraz że chyba to był błąd. Mierzyłem na "sucho" prąd podczas pracy silnika (nissan note) - podczas startu dochodziło do 7 A , ale natychmiast spadało do około 2 A. Pod obciążeniem będzie na pewno więcej. Szukam także w necie wyłącznika krańcowego i wszystkie pracują na małych prądach ! Jakieś rady ?

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536243
Udostępnij na innych stronach





wszystkie pracują na małych prądach ! Jakieś rady
Pomiędzy zasilacz a silnik napędu wepnij przekaźnik samochodowy (wytrzymałość prądowa 30-40A) i jego steruj miniaturową krańcówką -u mnie tak będzie, ew. sprawdź czy twój regulator PWM nie ma wyłącznika sterującego przekaźnikami zmiany kierunku obrotów i tam się wepnij krańcówkami.

Rozwiązanie krańcówek to kierunek dół wkręcona śrubka w trzpień tłoka na samej górze i krańcówka w górnej części obudowy przekładni nadziewarki, natomiast kierunek ruchu tłoka do góry -krańcówka zamontowana w dolnej części obudowy przekładni i załączana bezpośrednio tłokiem nadziewarki, czyli obie krańcówki zamontowane WEWNĄTRZ obudowy przekładni nadziewarki, gdzieś na ściance bocznej zamontuję gniazdko np. mini jack i do niego będę podpinał kabelek od sterowania, aby wszystko było ładnie rozłączane.





Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536246
Udostępnij na innych stronach

Pedał od maszyny do szycia chyba nie za bardzo się nada. (szkoda, bo byłoby najprościej- o ile dobrze pamiętam, to w pedale od maszyny zmianę rezystancji uzyskuje się poprzez zmianę nacisku na stos węglowy)) inne napięcia, inne rezystancje. Ale trzeba kombinować. Można zrobić wszystko, tylko trzeba to zrobić tak, żeby było tanie i skuteczne, w przeciwnym razie nie warta skórka za wyprawkę lub przerost formy nad treścią ;) . (kupujemy gotowca i mamy z głowy)

Edytowane przez binio1111

Ja się roboty nie boję, tylko ludzi mi dajcie ;)

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536253
Udostępnij na innych stronach

Według mnie nie ma sensu kombinować z płynną regulacją na stopce.

Przecież albo jedziemy kiełbasę, albo kabanosa i wystarczy regulator obrotów.

Ustawiamy na początku jaką chcemy prędkość posuwu i to wystarcza.

Przynajmniej tak było w moim rozwiązaniu nadziewarki.

Druga rzecz to taka, że przy nadziewaniu nie siedzisz, tylko stoisz, więc trudno będzie stać stabilnie na jednej nodze, żeby drugą płynnie naciskać na pedał.

www.wyroby-domowe.pl
 Miro zaprasza na zakupy.
Własne wyroby? To prostsze niż ci się wydaje
Blog:   Wyroby domowe wg Miro
FB:  Własne wyroby domowe

Doładowanie forumowej świnki-skarbonki za FREE- KLIK

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536255
Udostępnij na innych stronach

 Szukam także w necie wyłącznika krańcowego i wszystkie pracują na małych prądach ! Jakieś rady ?

 Rady?

Proszę bardzo :

Wyłączniki krańcowe serii LK  firmy PROMET

- typu LK-1 , LK-2  otwarte obudowy

- typu LK-10, LK-20  hermetyczne

 wytrzymują 16A , a w realu i 25A im nie straszne.

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536257
Udostępnij na innych stronach

Miro a nie miałbyś czasem ochoty przegazować ? :laugh::D;)

Dajesz obroty na maksa i gazujesz....

www.wyroby-domowe.pl
 Miro zaprasza na zakupy.
Własne wyroby? To prostsze niż ci się wydaje
Blog:   Wyroby domowe wg Miro
FB:  Własne wyroby domowe

Doładowanie forumowej świnki-skarbonki za FREE- KLIK

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536258
Udostępnij na innych stronach

Wpisów,opisów co nie miarą,a może jakiś schemat,rysunek lub zdjęcie jak to wszystko polaczy.W hendi czy Royal przekładnie są chyba takie same ale w samorubkach walki mogą być odwrocone.Co o tym sądzicie?
Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536260
Udostępnij na innych stronach

Schemat czego?

www.wyroby-domowe.pl
 Miro zaprasza na zakupy.
Własne wyroby? To prostsze niż ci się wydaje
Blog:   Wyroby domowe wg Miro
FB:  Własne wyroby domowe

Doładowanie forumowej świnki-skarbonki za FREE- KLIK

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536277
Udostępnij na innych stronach

Nie prościej było napisać:

- schemat elektryczny

- schemat mechaniczny



Bo dalej nie wiem o który Ci chodzi.

www.wyroby-domowe.pl
 Miro zaprasza na zakupy.
Własne wyroby? To prostsze niż ci się wydaje
Blog:   Wyroby domowe wg Miro
FB:  Własne wyroby domowe

Doładowanie forumowej świnki-skarbonki za FREE- KLIK

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536299
Udostępnij na innych stronach



wszystkie pracują na małych prądach ! Jakieś rady
Pomiędzy zasilacz a silnik napędu wepnij przekaźnik samochodowy (wytrzymałość prądowa 30-40A) i jego steruj miniaturową krańcówką -u mnie tak będzie, ew. sprawdź czy twój regulator PWM nie ma wyłącznika sterującego przekaźnikami zmiany kierunku obrotów i tam się wepnij krańcówkami.

Rozwiązanie krańcówek to kierunek dół wkręcona śrubka w trzpień tłoka na samej górze i krańcówka w górnej części obudowy przekładni nadziewarki, natomiast kierunek ruchu tłoka do góry -krańcówka zamontowana w dolnej części obudowy przekładni i załączana bezpośrednio tłokiem nadziewarki, czyli obie krańcówki zamontowane WEWNĄTRZ obudowy przekładni nadziewarki, gdzieś na ściance bocznej zamontuję gniazdko np. mini jack i do niego będę podpinał kabelek od sterowania, aby wszystko było ładnie rozłączane.



Myślałem już nad tym i zastosuję przekaźnik samochodowy z bezpiecznikiem (w razie wojny - zabezpieczenie przeciążeniowe). Natomiast krańcówki zamocuję do obudowy nadziewarki, a ruchomą częścią będzie listwa zębata tłoka (dokręcę do tej listwy odpowiednie blaszki). Ma to dwie zalety - ruchome nie będą krańcówki (wiszące kable itp.), oraz upierdliwe byłoby regulowanie tłoka za każdym razem kiedy byłby odkręcany do umycia lub obróciłby się przypadkiem trochę przy napełnianiu cylindra farszem.

Ogólnie im dalej w las tym bardziej skomplikowane to się robi...   za to coraz doskonalsze !

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536312
Udostępnij na innych stronach

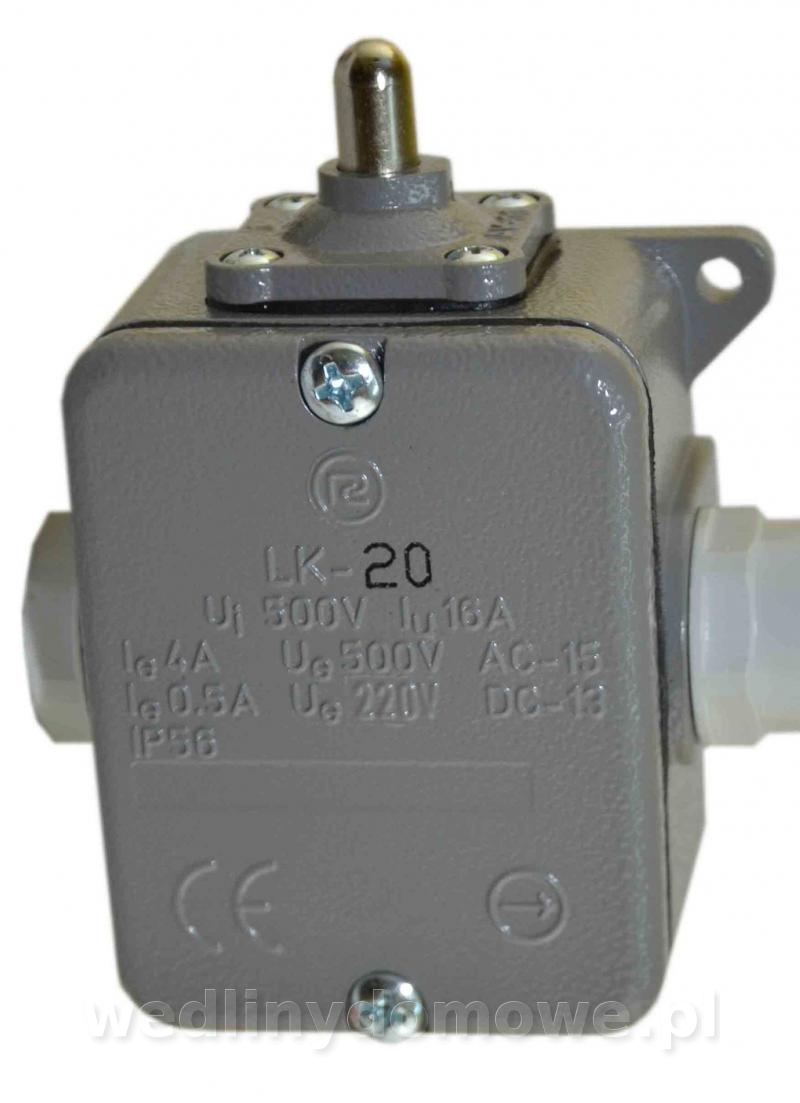

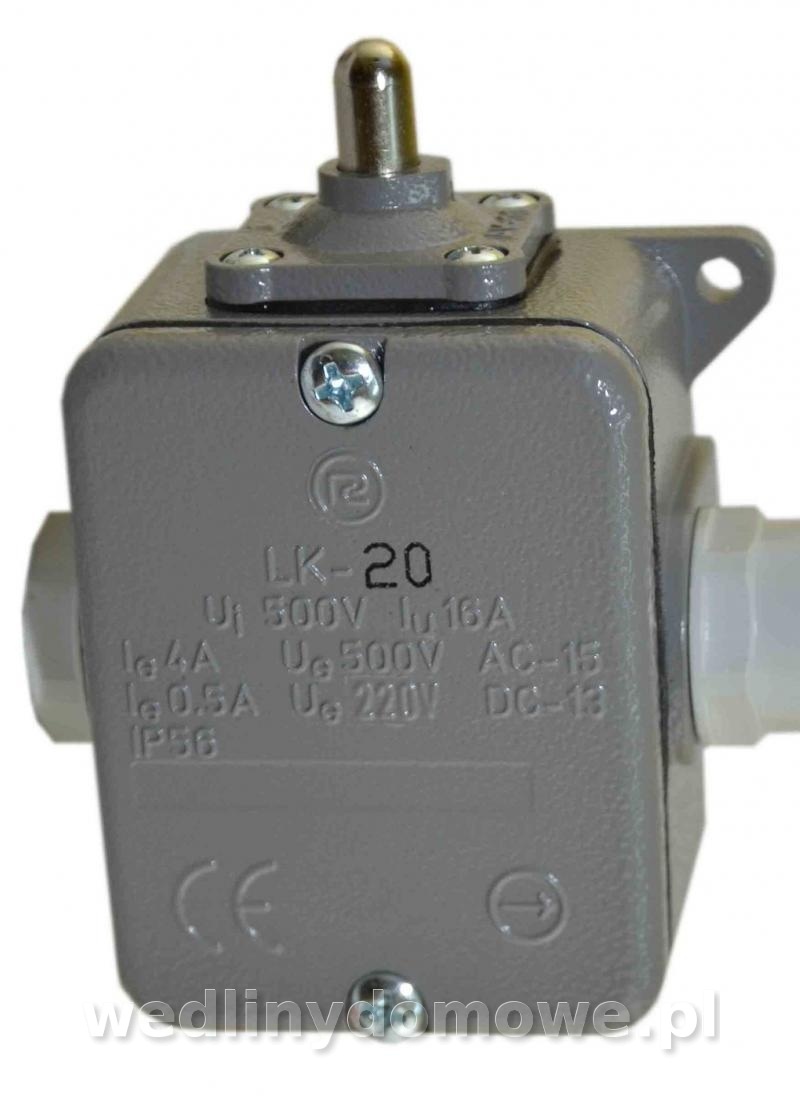

Promet LK 20

Obciążalność styków AC
(przy obciążeniu rezystancyjnym)

  4 A / 500 VAC Obciążalność styków DC
(przy obciążeniu rezystancyjnym) 0.5 A / 220 VDC



to ze strony producenta

Edytowane przez binio1111

Ja się roboty nie boję, tylko ludzi mi dajcie ;)

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536317
Udostępnij na innych stronach

Styki mogą pracować przy 16A, ,

Jeden z nich miałem zastosowany przy samoróbce zgrzewarce punktowej 4,5kW  gdzie  na pierwotnym szło 20 A (własnie jako zabezpieczenie  ) i wytrzymał 2 lata.  Trafo nie wytrzymało (c;.

 Fakt , czasy pracy były krótkie, ale nie działo się nic. Nie ciągnęło łuku pomiędzy stykami, jedynie lekko ciepłe.




Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536322
Udostępnij na innych stronach

Styki mogą pracować przy 16A, ,

Jeden z nich miałem zastosowany przy samoróbce zgrzewarce punktowej 4,5kW  gdzie  na pierwotnym szło 20 A...

Zgrzewarka pracowała na prądzie przemiennym czy stałym? To zupełne zmienia możliwości wyłączania styków.

Przy zastosowaniu PWM, który jest na forum często wspominany, krańcówki najlepiej wpiąć w obwód przełącznika kierunków.

Pozdrawiam

waldero



"Z wiekiem spada zapotrzebowanie na zysk, a rośnie popyt na święty spokój."

Odnośnik do komentarza
https://wedlinydomowe.pl/forum/topic/12991-nap%C4%99d-do-nadziewarki/page/8/#findComment-536337
Udostępnij na innych stronach
