Napęd do nadziewarki

[binio1111]

Można płytkę jeszcze zamówić?

[Grzegorz1970]

to u kolegi jacka1402 trzeba pytać to jego znajomy programował

[kokos]

Witam,

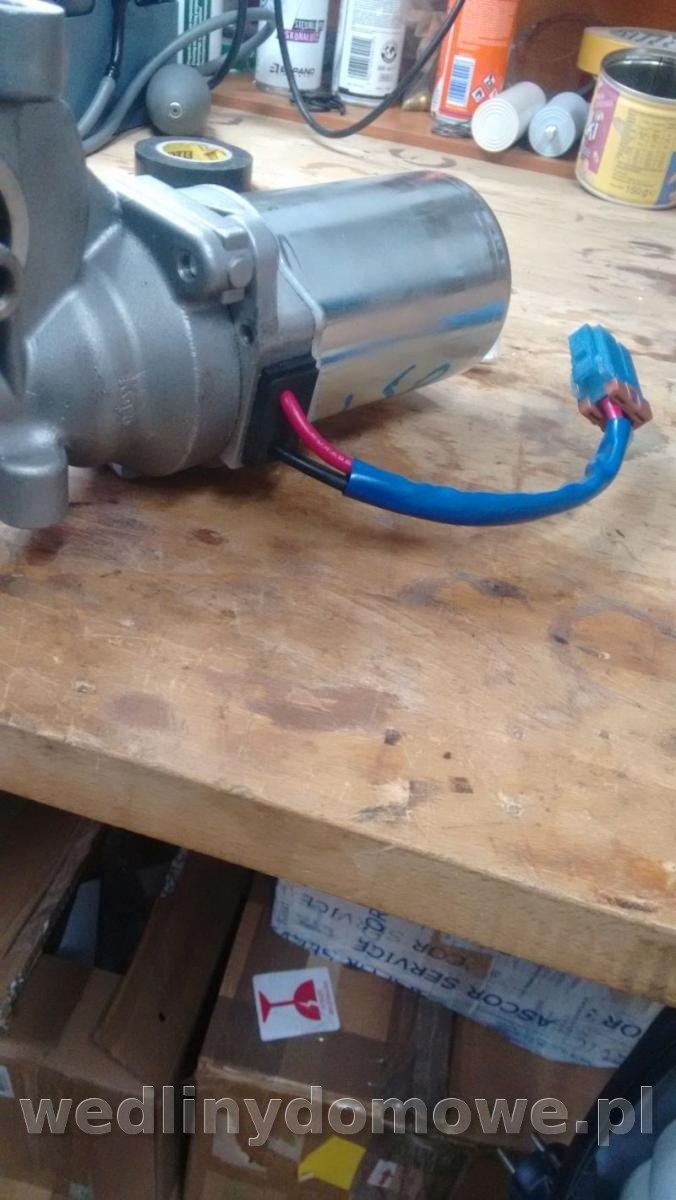

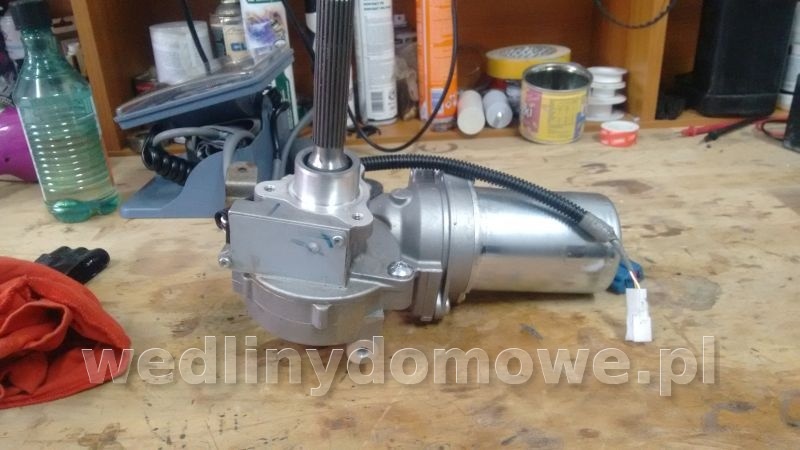

no silniczek kupiony i powolutku zacznie się zabawa. Sprawdzony prostownikiem do ładowania akumulatorów. Faktycznie jak było wcześniej w temacie  bardzo ładnie i cicho kręci. Pozdrawiam















[Pacan Wojciech]

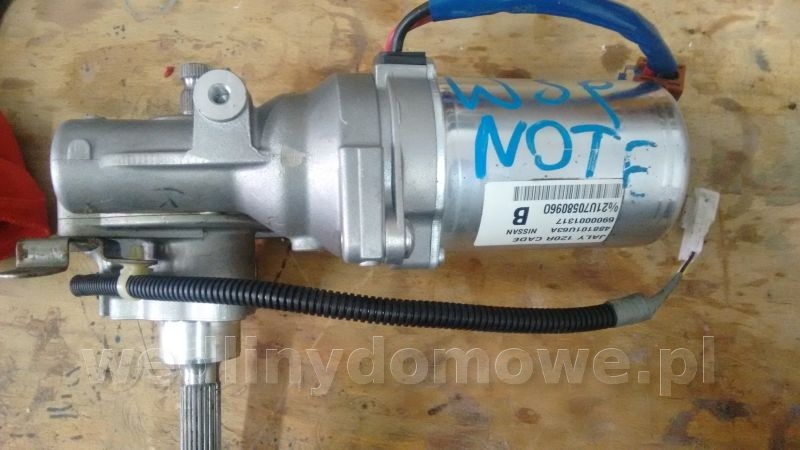

Kokos silniczek wspomagania z Nissana NOTE ? .Pozdrawiam

[kokos]

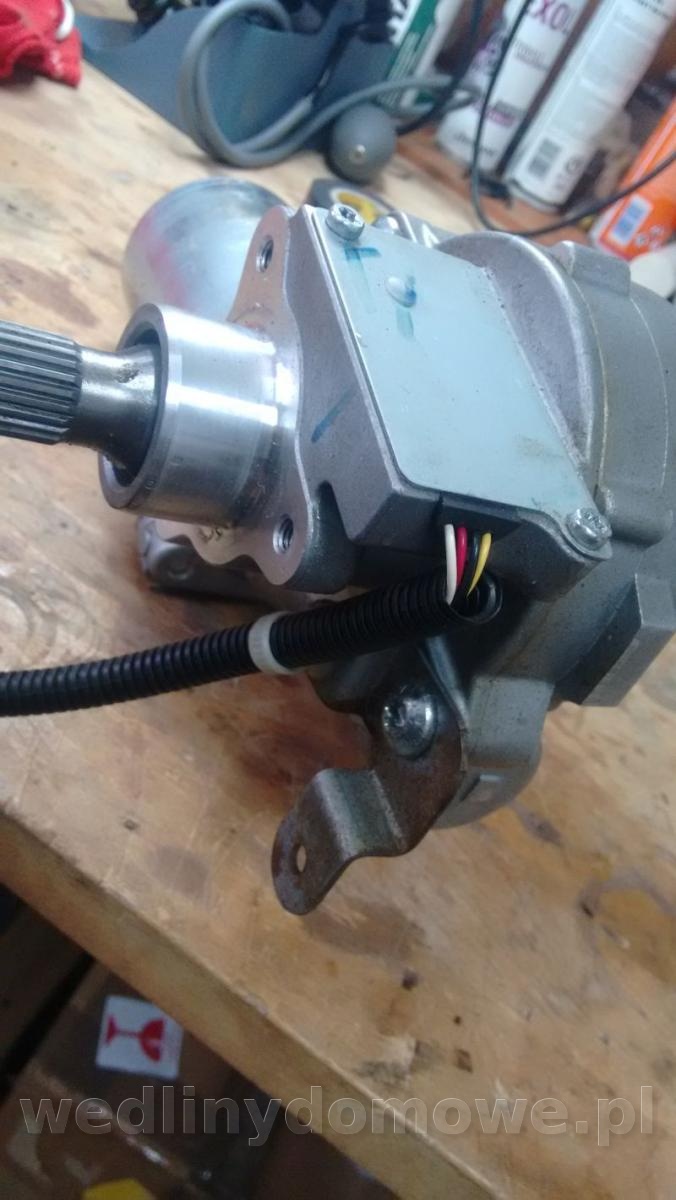

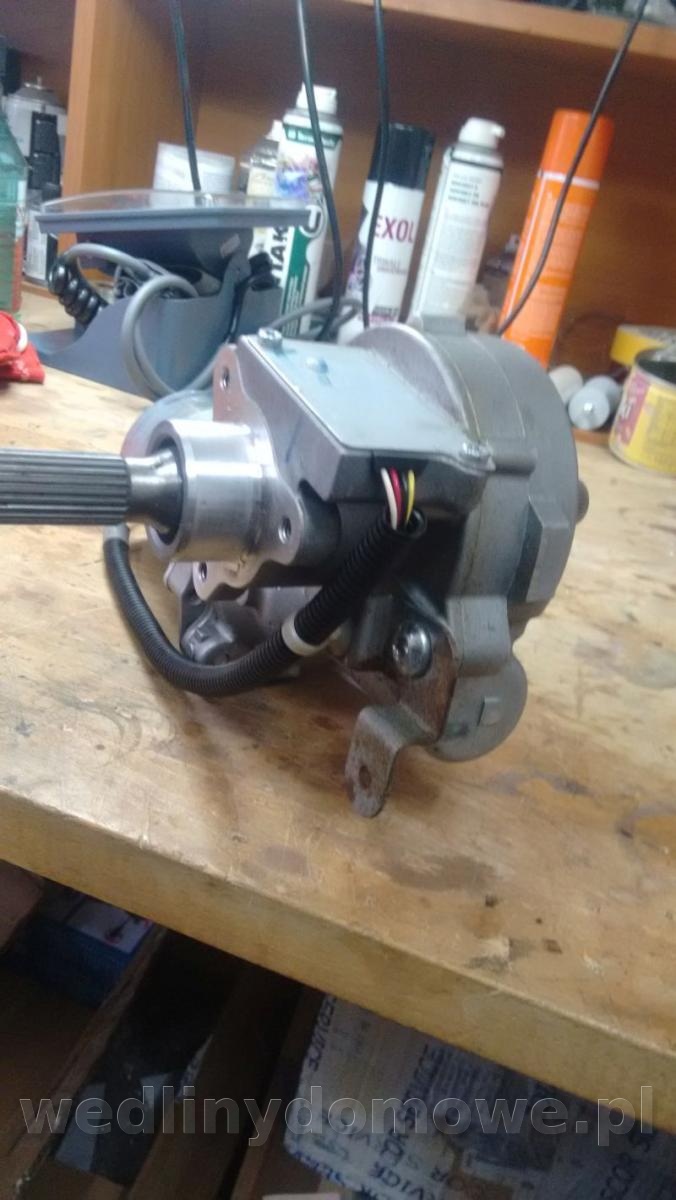

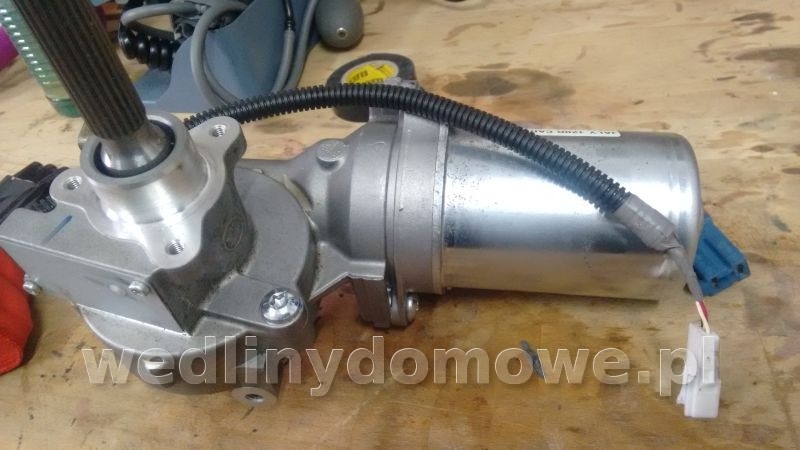

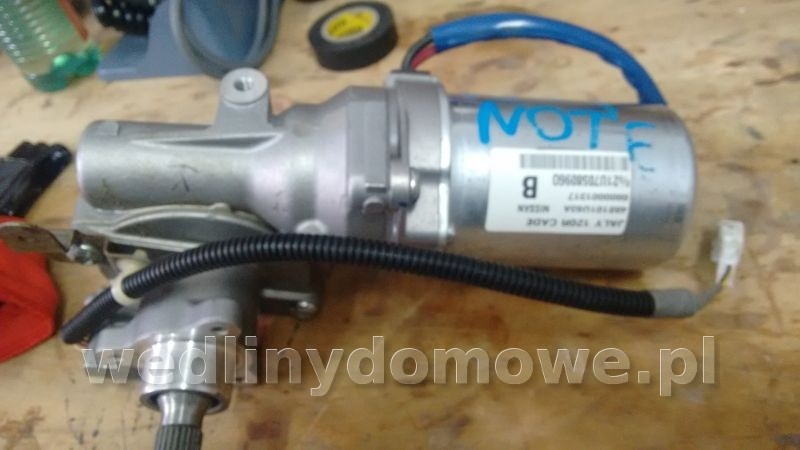

Tak dokładnie, wspomaganie  z Nissana Note.  Sugerowałem się wpisami tutaj na forum. Myślałem, że to taki sobie silniczek, a to w sumie kawał bestii, ale ...( naprawdę fajnie pracuje ) .  Teraz pozostaje zakupić u ,,Chińczyka"  też tutaj wskazany regulator, dorobić jakąś tuleję łącznikowa i dalej to poskładać. Może pokombinuje z krańcówkami. Będę myślał nad takim zamontowaniem tego silnika, aby był  szybko demontowany. może jakiś uchwyt, może podstawa. Nie wiem jeszcze. Pozdrawiam

[Grzegorz1970]

binio1111 właśnie doszła

[Dodano: 26 wrz 2017 - 20:56]

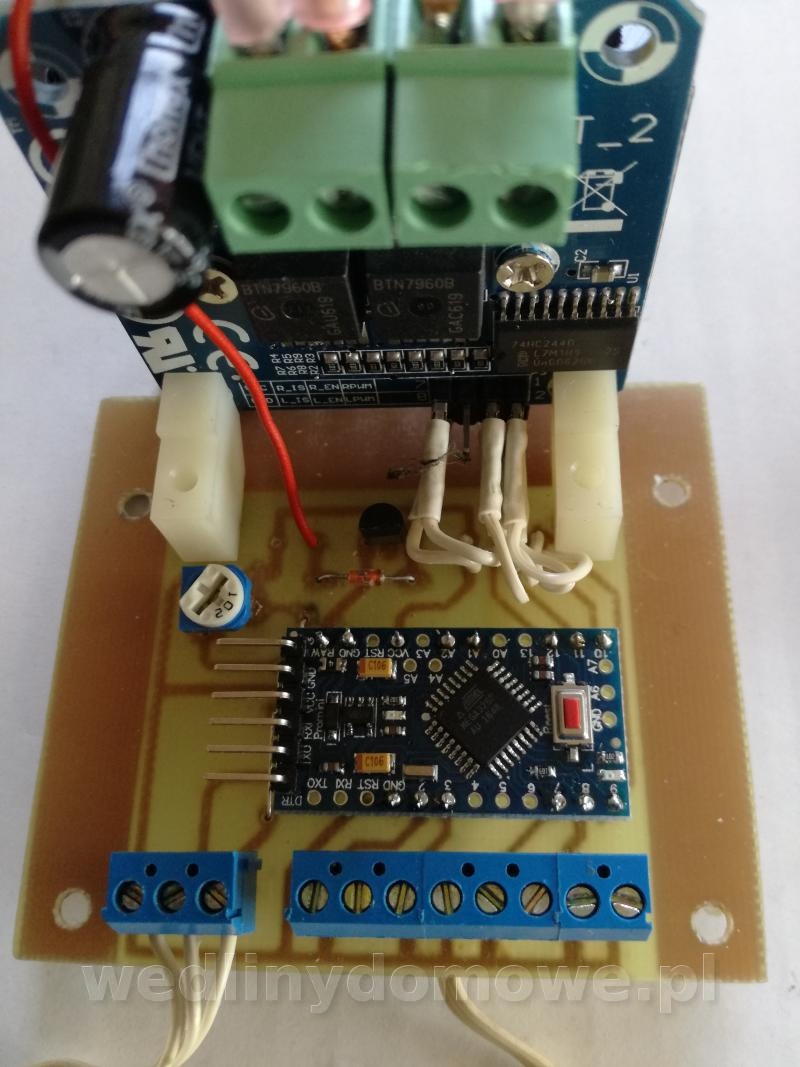

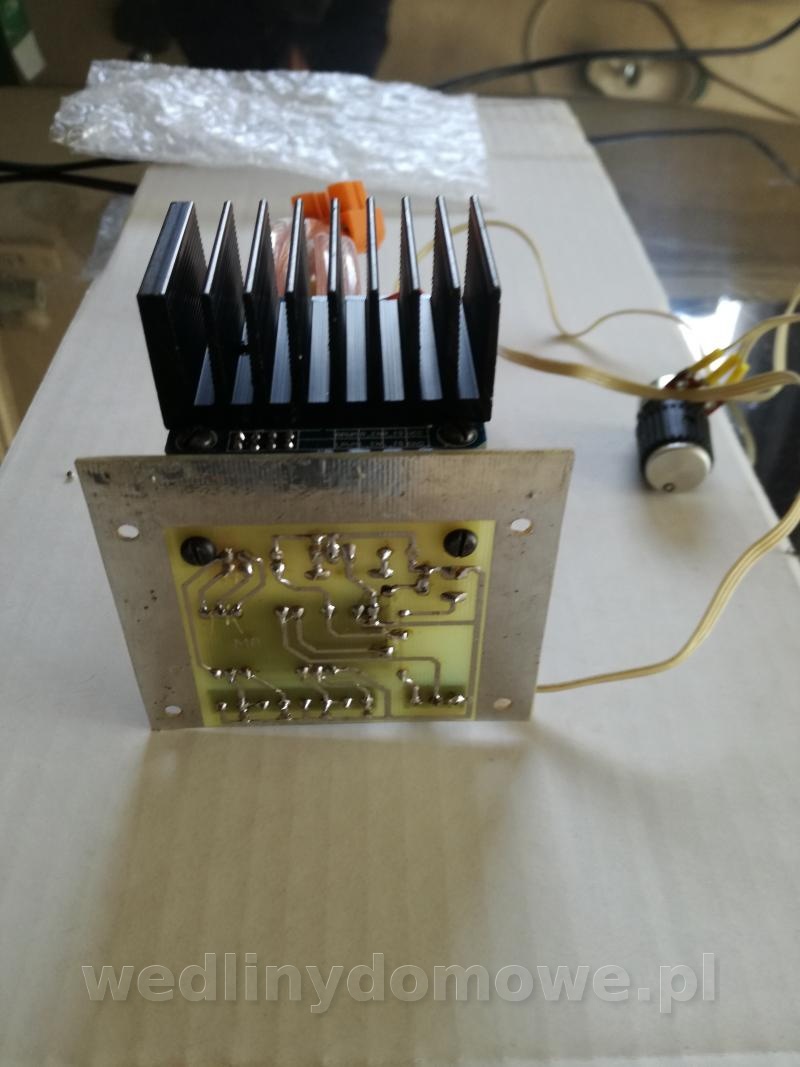

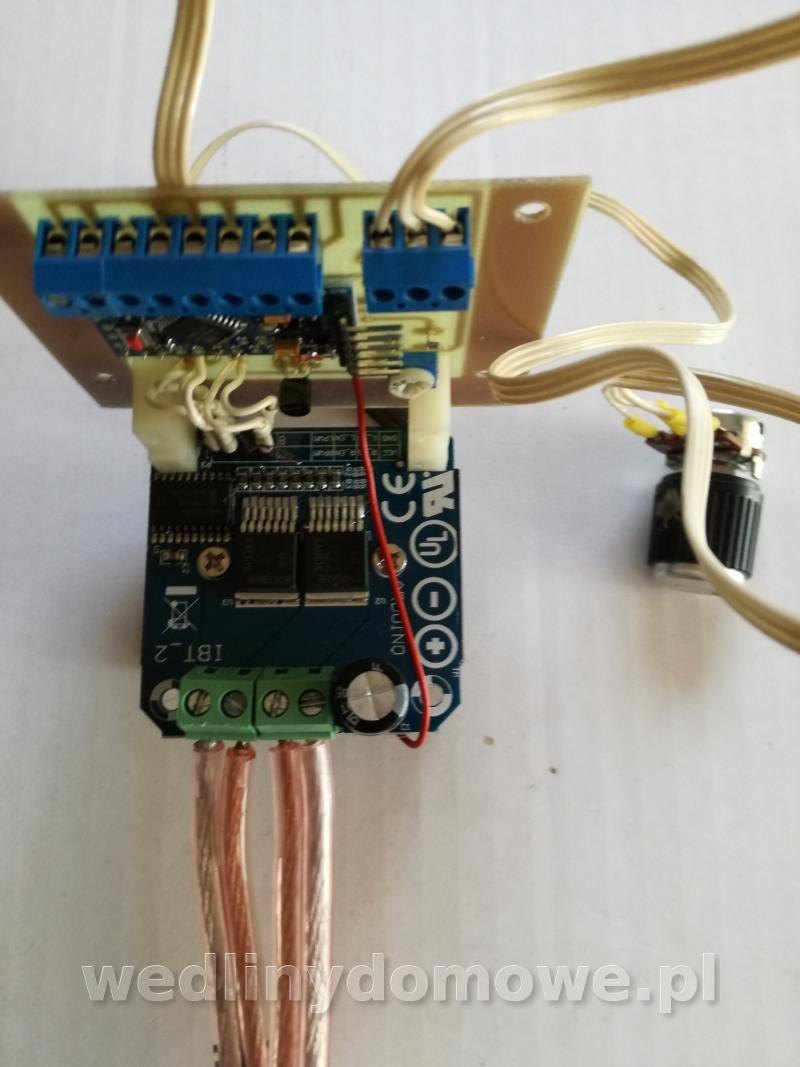

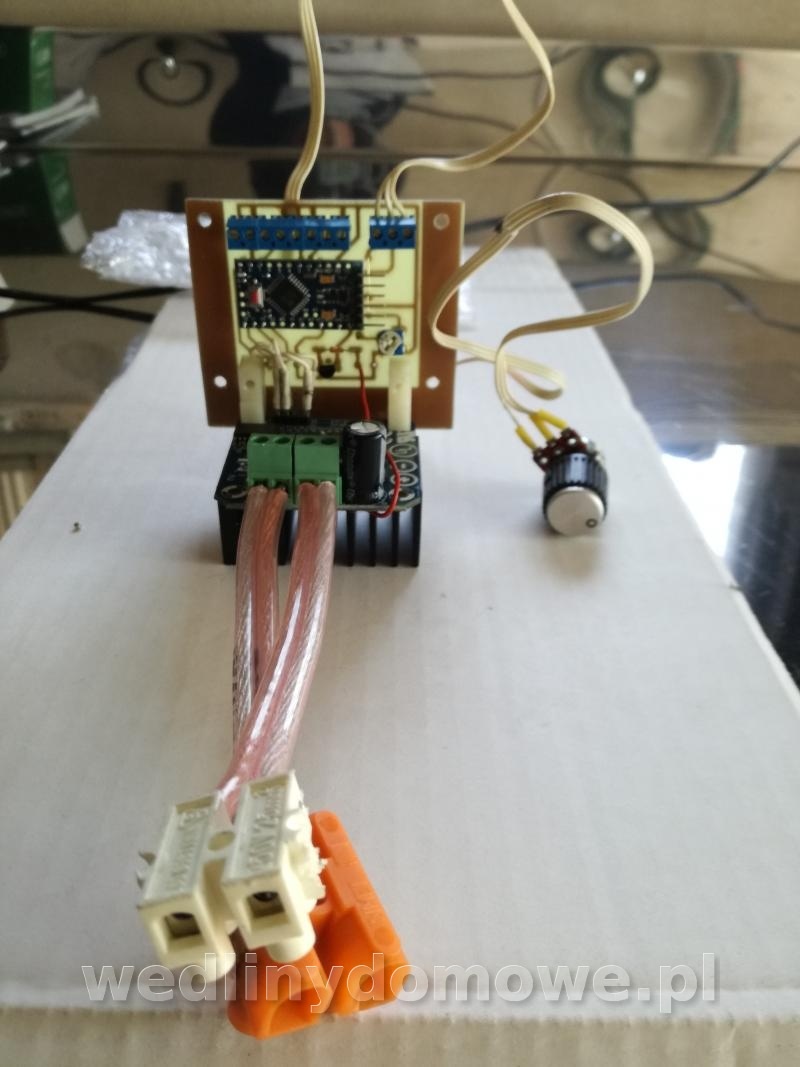

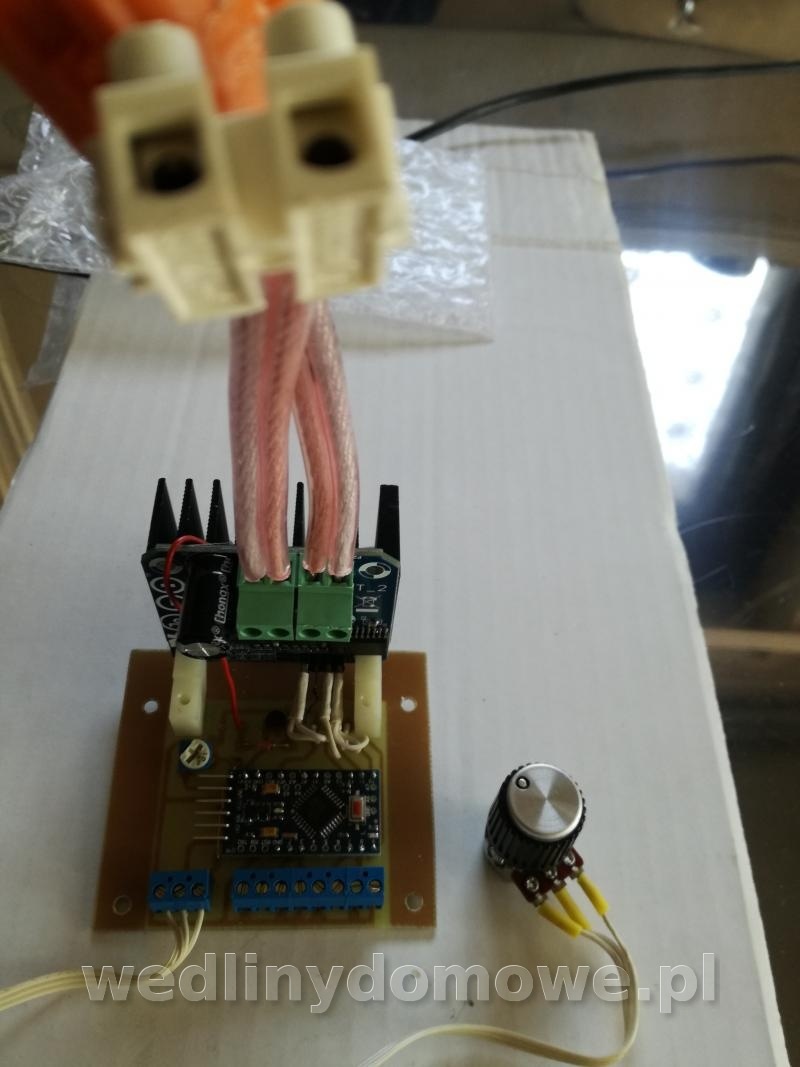

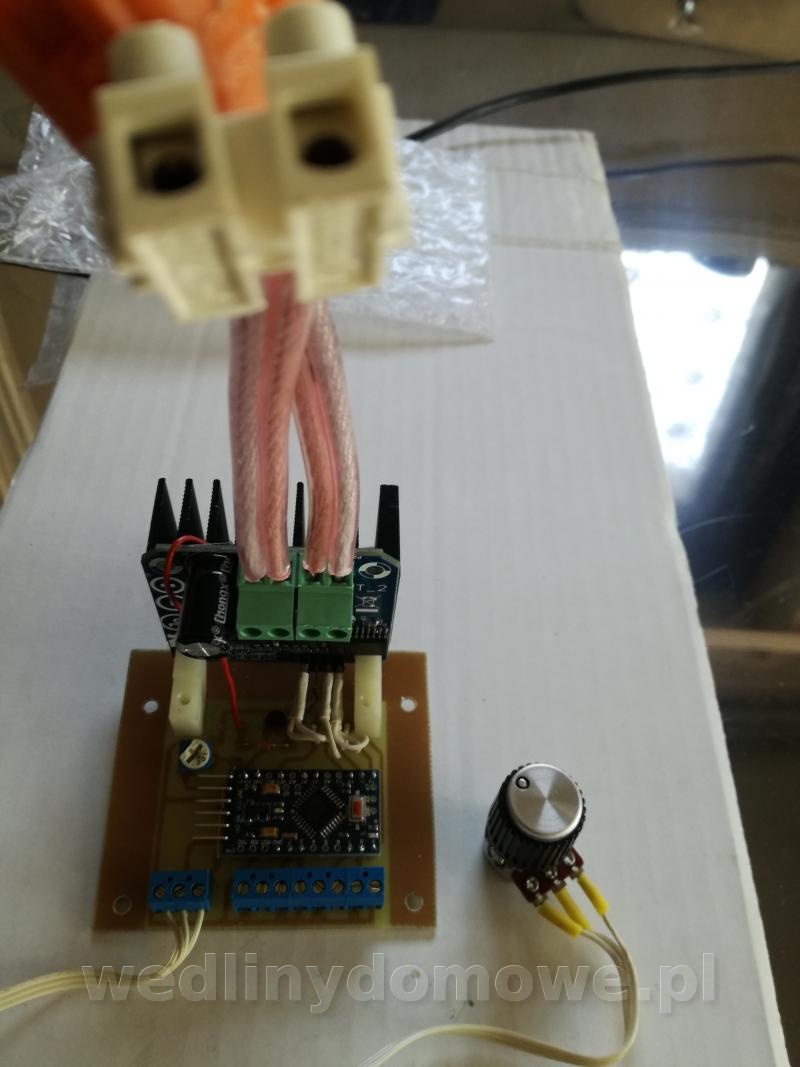

Tak to wygląda

[kokos]

Witam,



Fotorelacja jak posuwają się prace zmierzające do zamontowania w nadziewarce napędu elektrycznego.

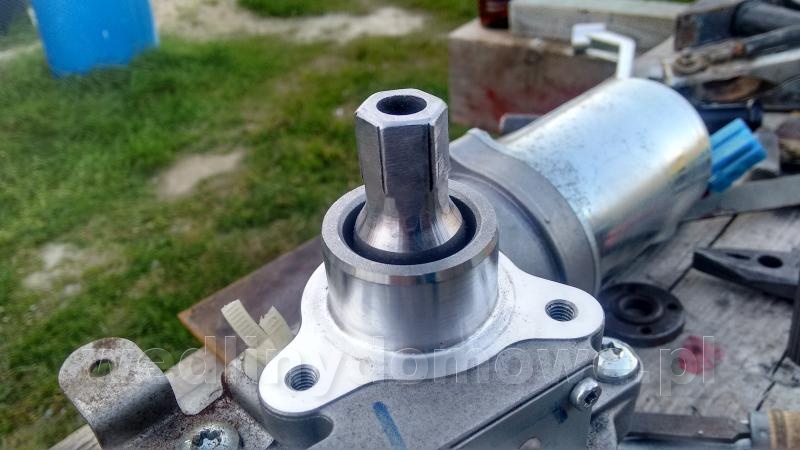

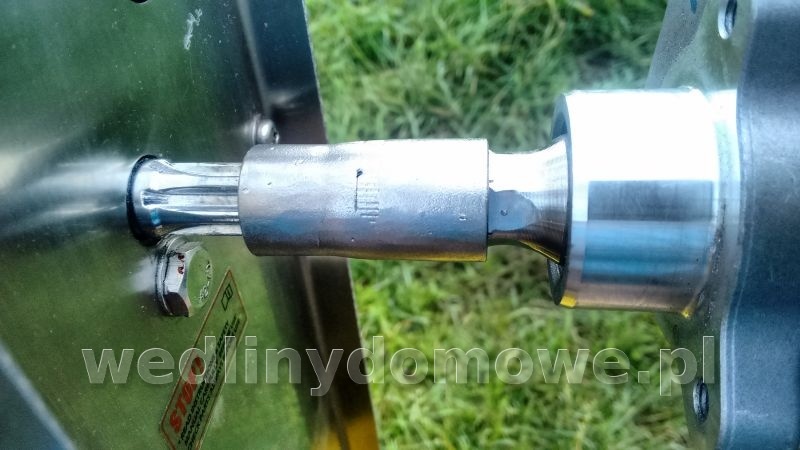

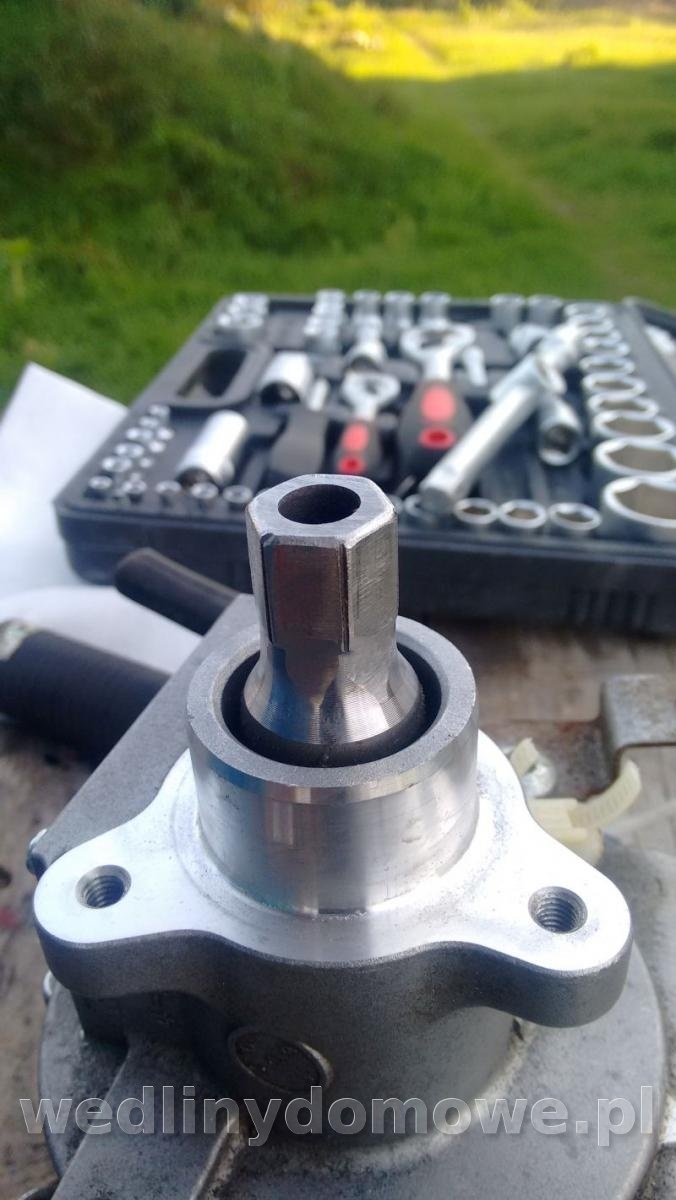

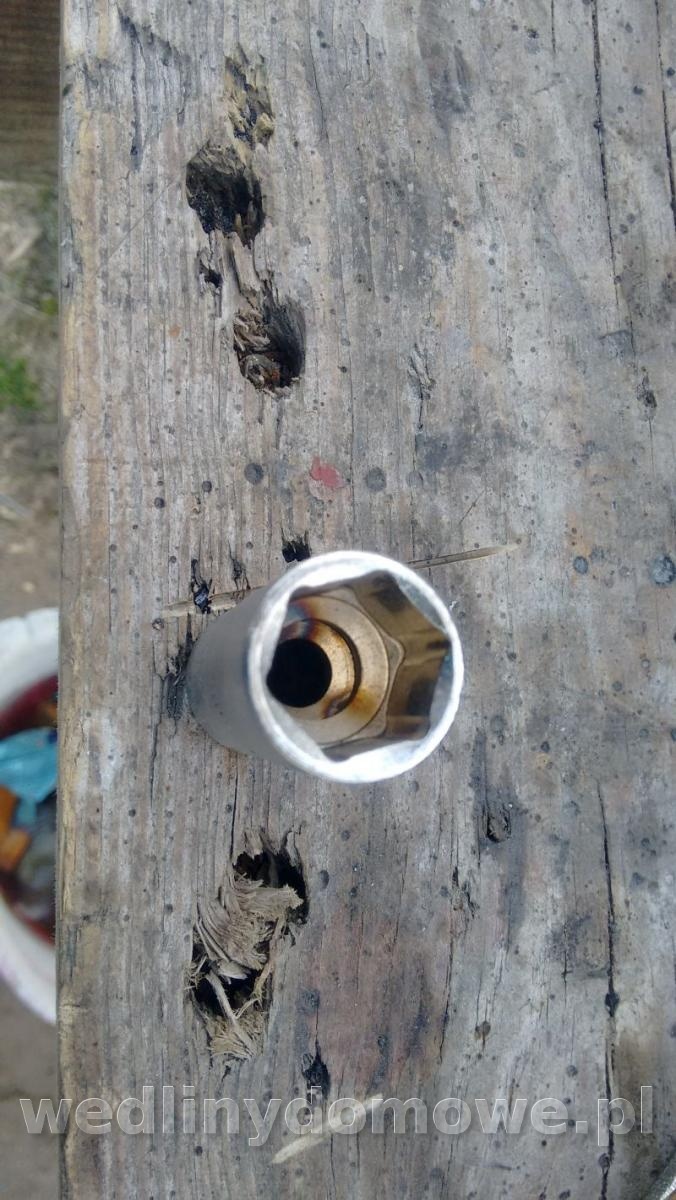

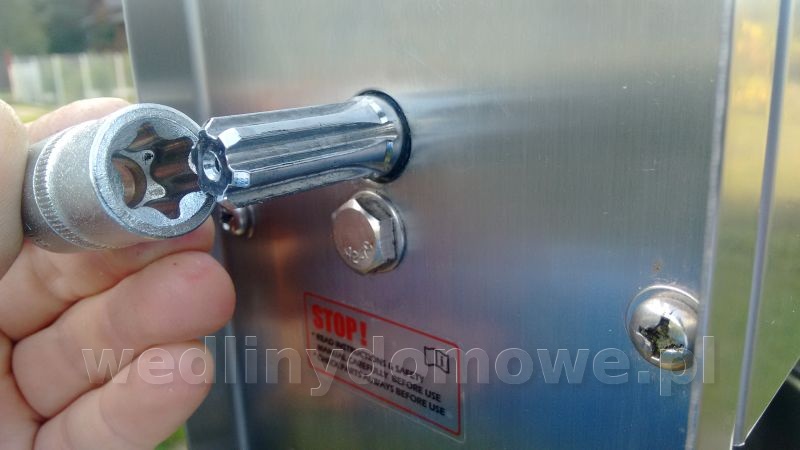

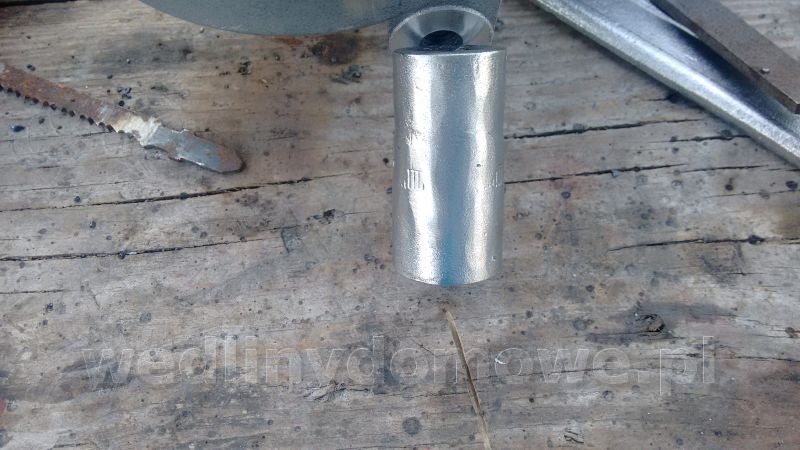

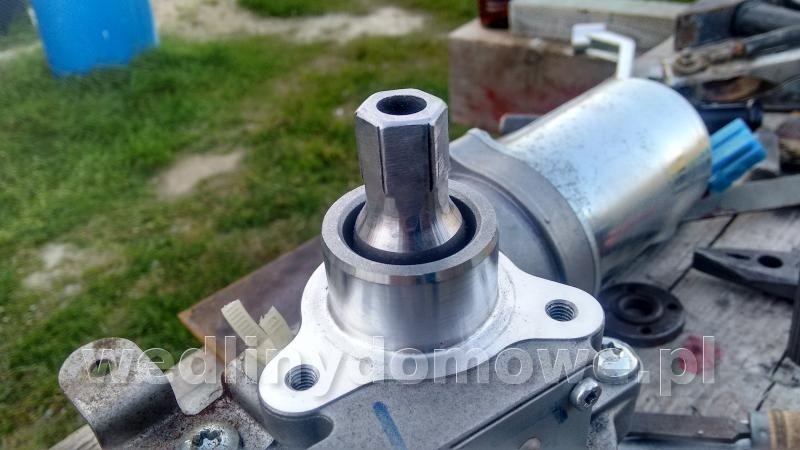

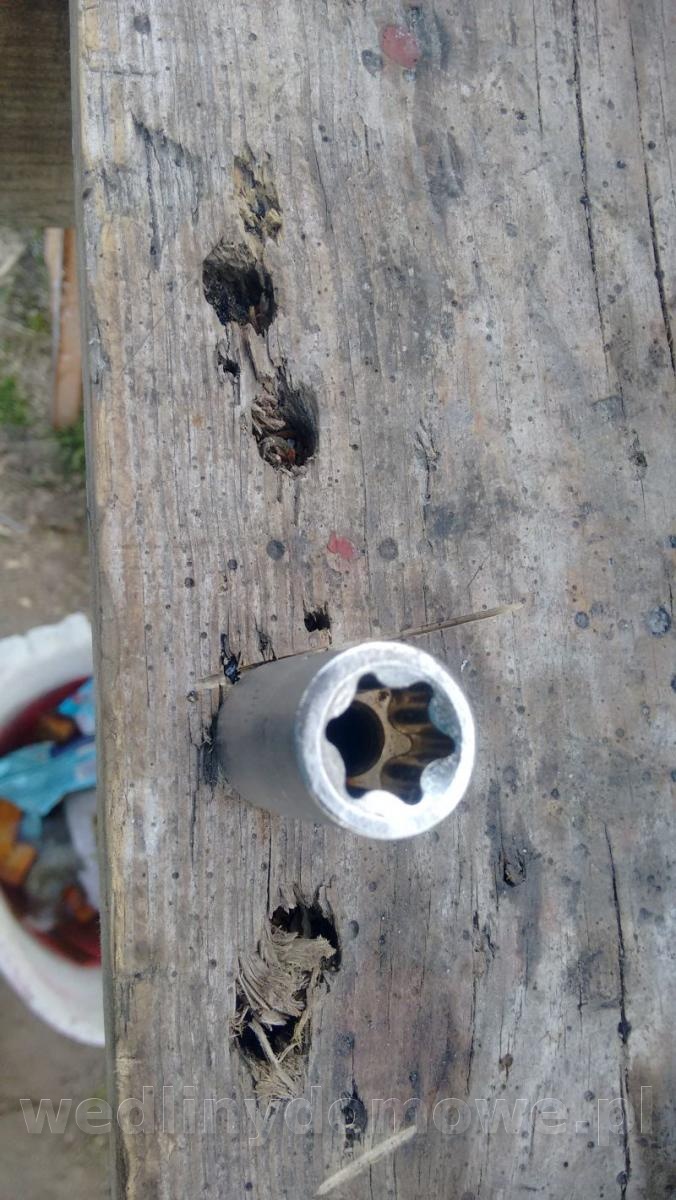

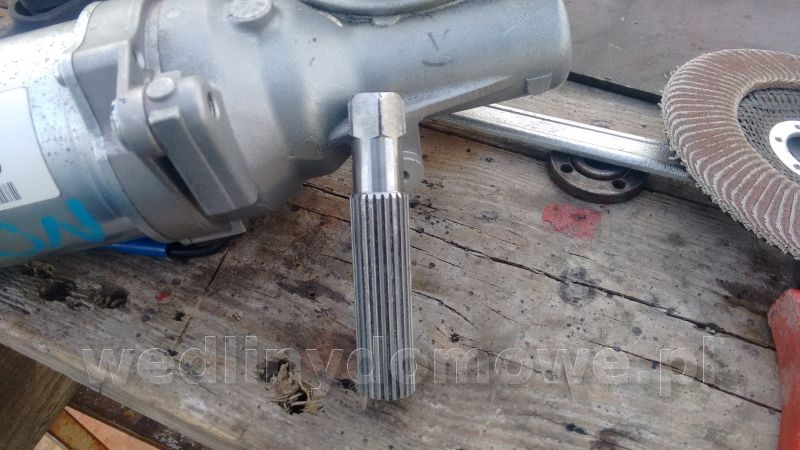

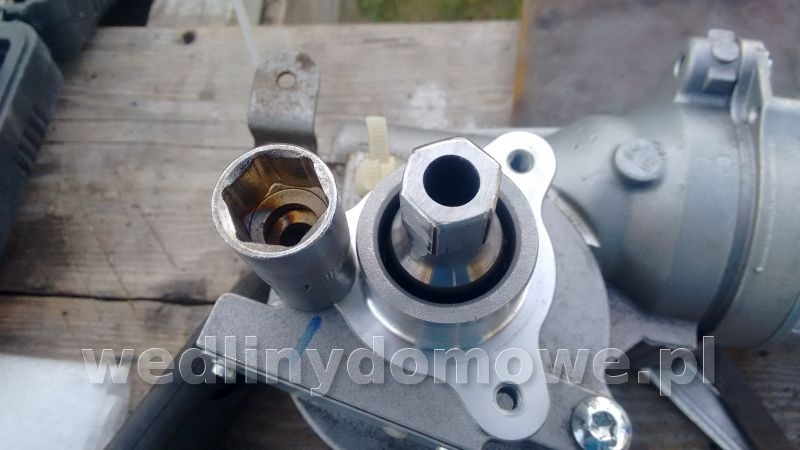

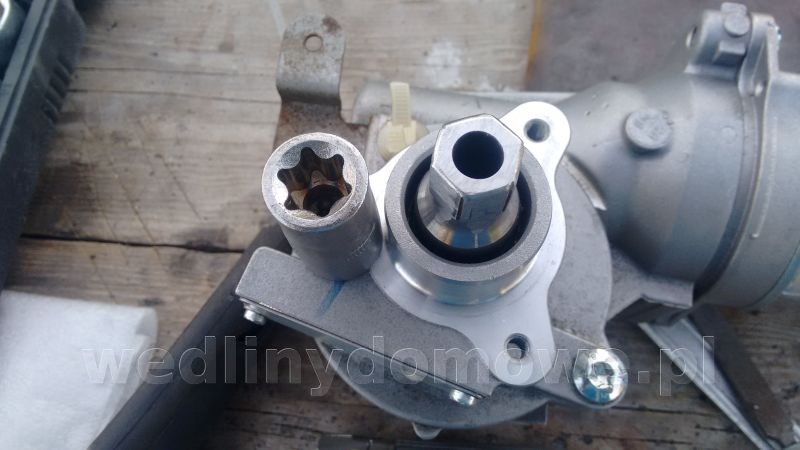

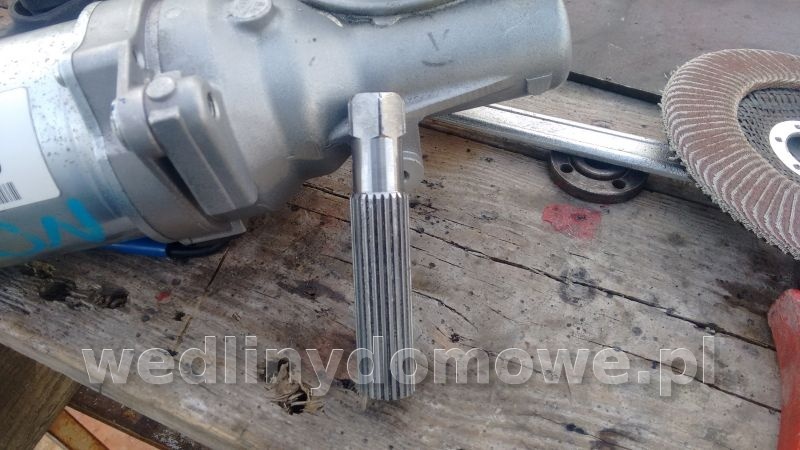

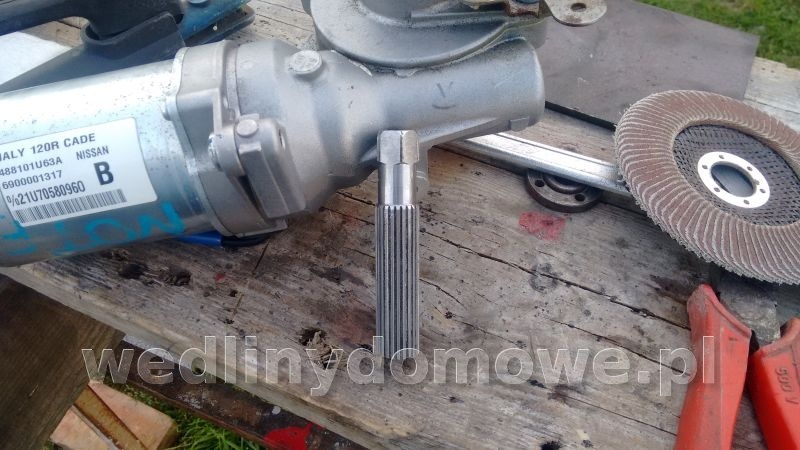

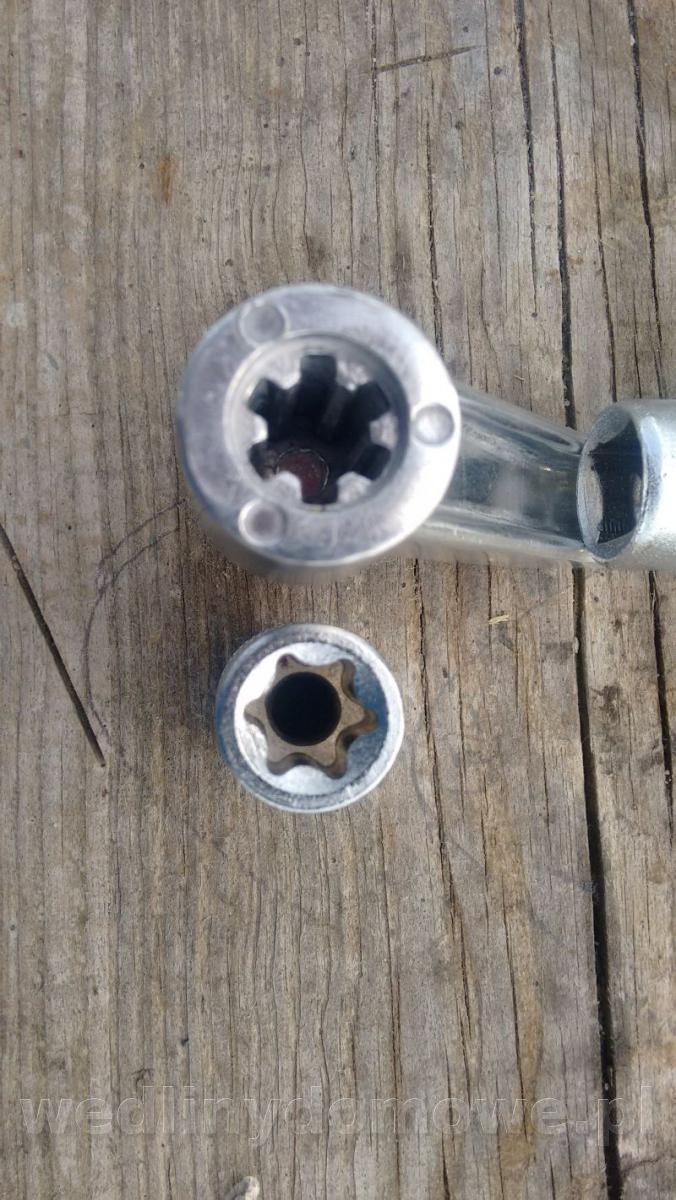

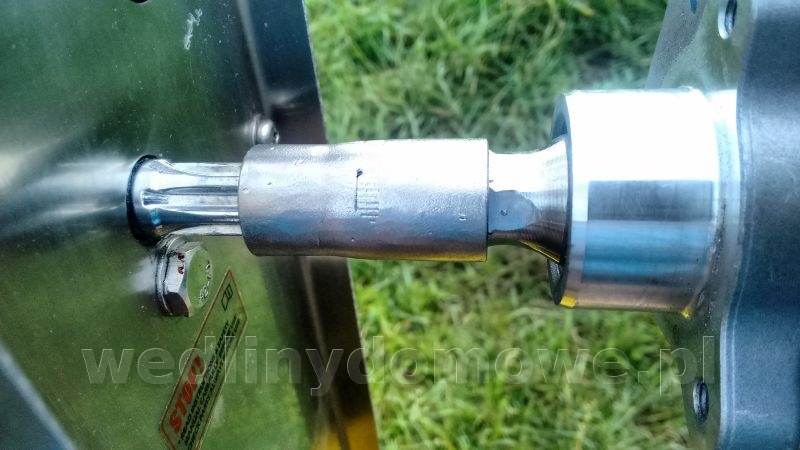

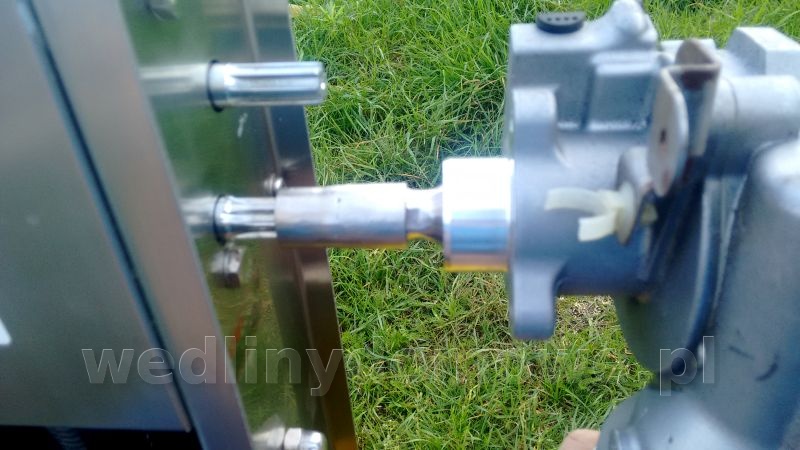

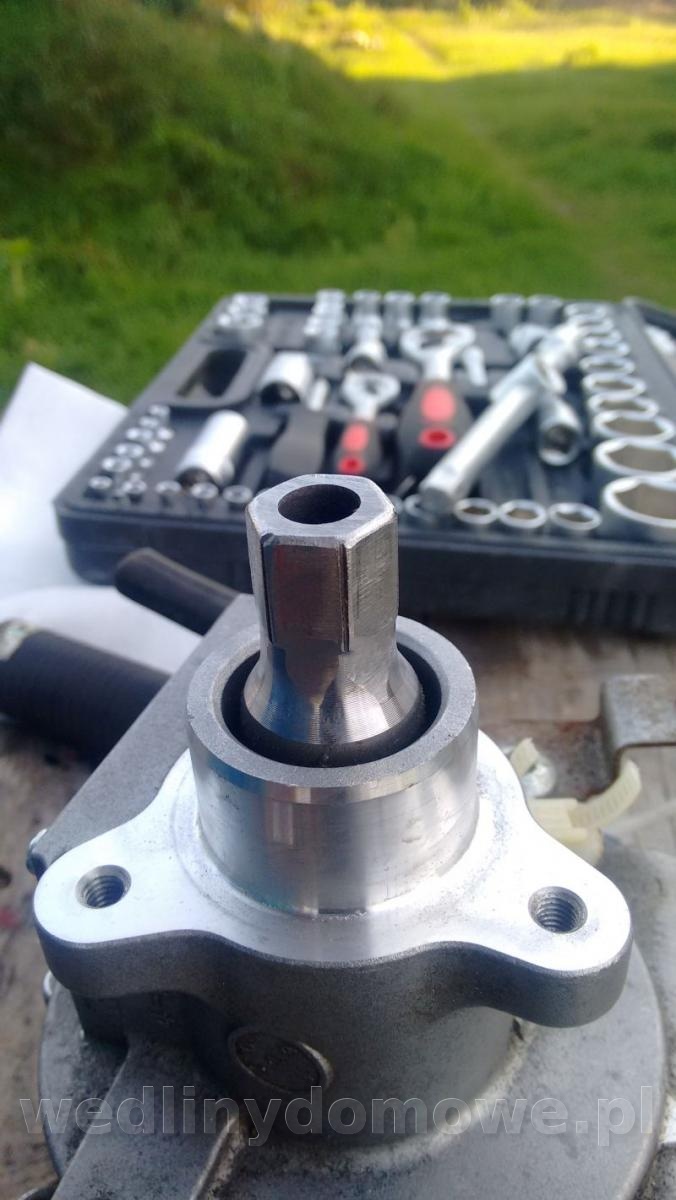

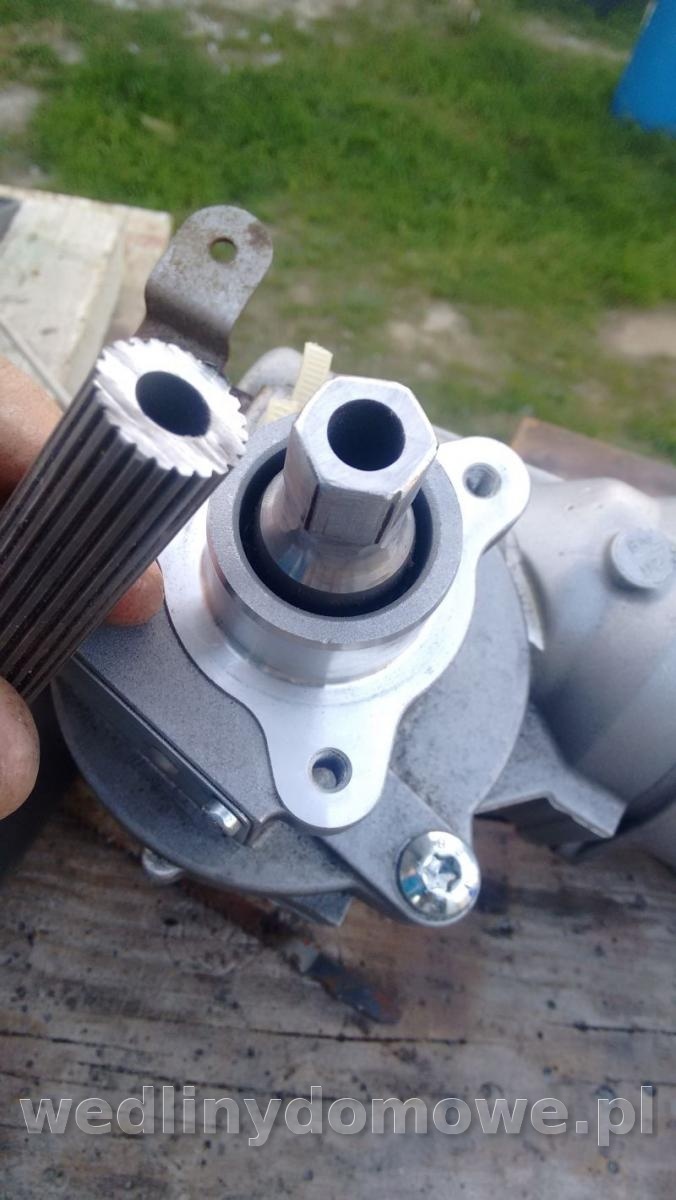

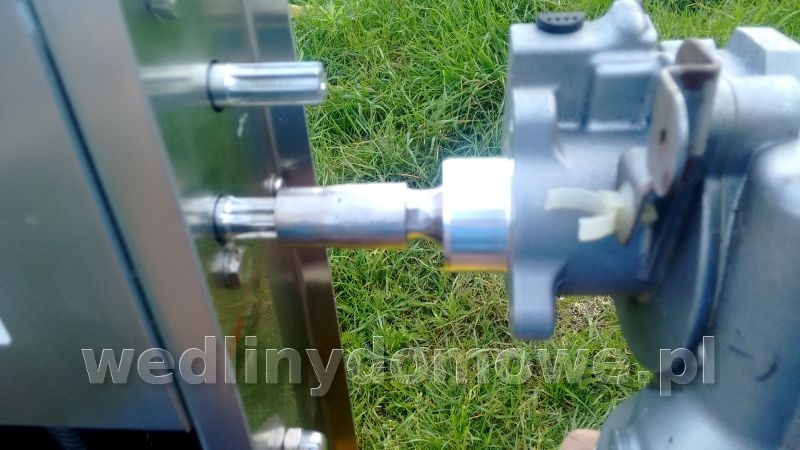

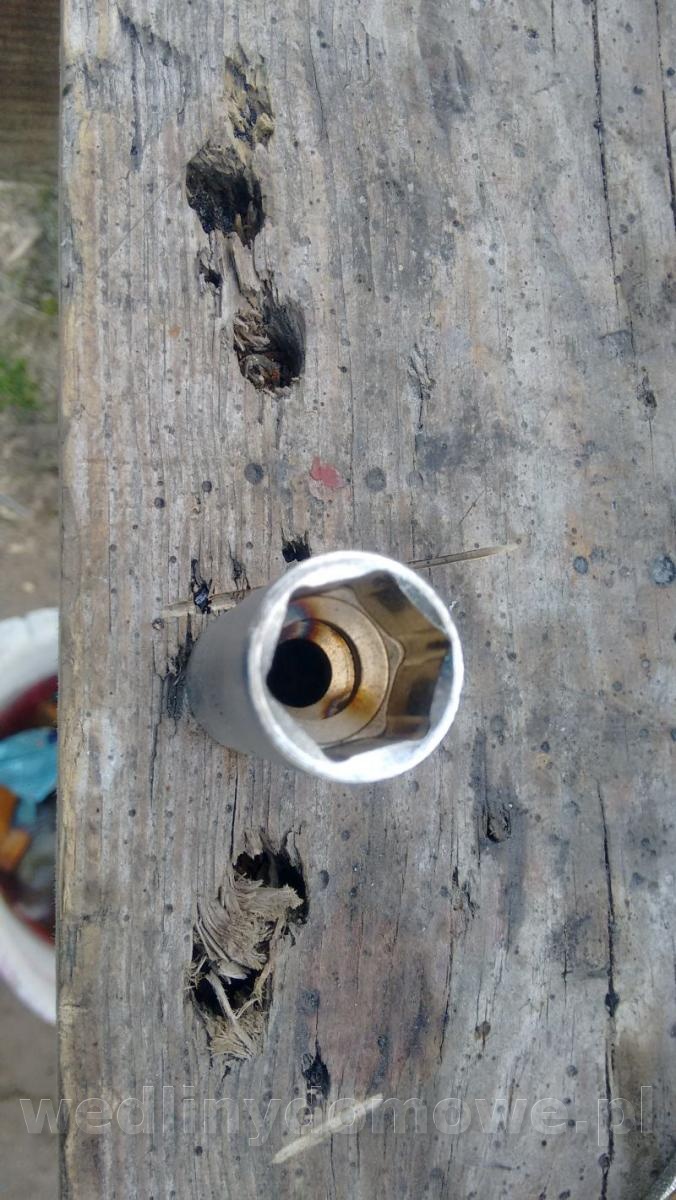

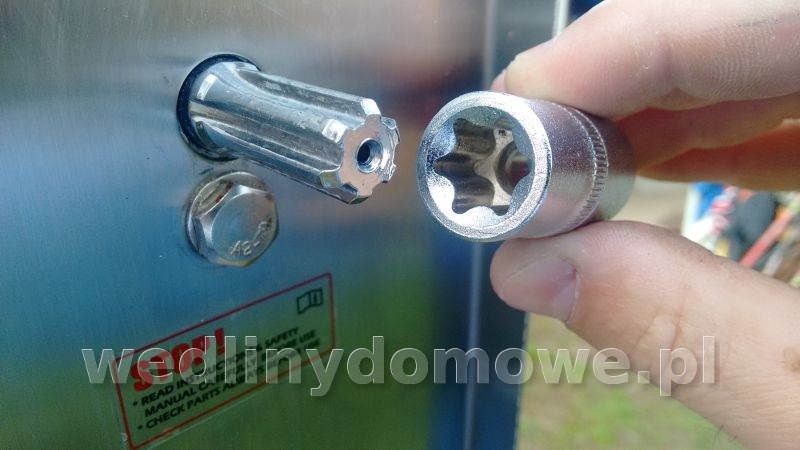

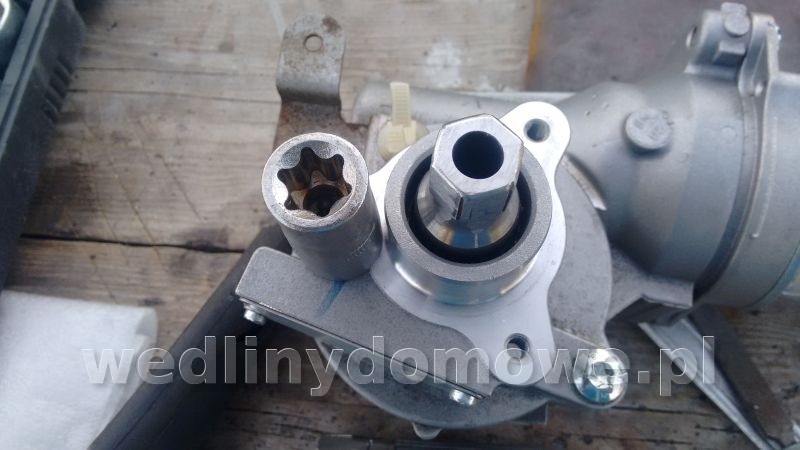

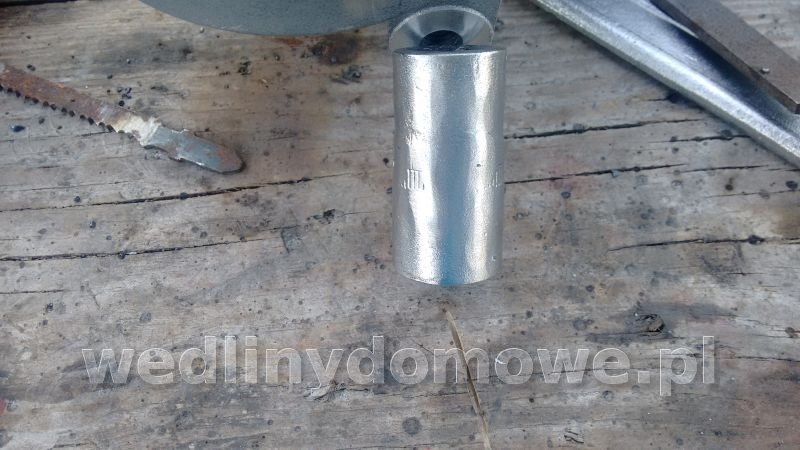

Wałek na silniku ucięty szlifierką kątową. Zeszlifowany na wałek sześciokątny tez szlifierką kątową i lekko dopracowany pilnikiem. Z dwóch nasadek kluczy zespawana jedna. Dwie przecięte na pół i wykorzystane tylko potrzebne połówki.  Z jednej strony jest na wałek silnika z drugiej na wieloklin na wałku gdzie zakładamy korbę. Następne pracy to będzie zamocowanie silnika na korpusie nadziewarki. Odpowiednia rura i blacha kupione. W rurze będę chciał wyfrezować podłużne 3 może 4 otwory, aby mieć podgląd na połączone osie i tuleje je łączące. Pozdrawiam



Edytowane 28 Września 2017 przez kokos

[Spiewaczek1]

Bardzo mi się to podoba





Wysłane z mojego SM-G388F przy użyciu Tapatalka

[michal278]

Może bić co w końcu doprowadzi do rozwalenia łożysk. Jeśli nie jest się pewnym idealnej wspolosiowości warto zastosować kardana. Szlifierką kątowa nigdy nie zrobisz się dokładnością do 0.5mm.



Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka

[kokos]

Witam,

Oczywiście, ze może bić. Niestety coś za coś. Albo cardan i silnik odsunięty dalej od korpusu nadziewarki, albo bliżej i ryzyko bicia. Zrobię mocowanie silnika i zobaczę jak pracuje. Jeśli bicie będzie, ale delikatne to nie będzie problemu. Tu są małe obroty.

[jumbo]

Możesz pomyśleć w celu kasacji ew bicia zamiast kardanu o sprzęgle kłowym, lub, patrząc się na te zdjęcia - jego banalnie prostej namiastce.



Idea owego sprzęgła - tutaj bym widział 3 elementowe - poza oczywistą kasacją luzów -  polega na tym, że pomiędzy element napędzający i napędzany wstawiany jest element nie związany na stałe (np śrubami) z żadną stroną, a jedynie posiadający wypusty pozwalające na przekazywanie momentu obr. i jednocześnie stabilizujące go w konstrukcji.

Edytowane 30 Września 2017 przez jumbo

[michal278]

Pytanie z innej beczki, jaki prąd płynie do sterownika pwm. Pytam się od strony 220v.



Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka

[waldero]

Pytanie z innej beczki, jaki prąd płynie do sterownika pwm. Pytam się od strony 220v.



Regulatory PWM są zasilane napięciem stałym zgodnym z silnikiem (np. 12V), a nie napięciem sieciowym (230V)....

Jeżeli chodzi o prąd pobierany przez zasilacz ~230/=12V, to jest niewielki, przy maksymalnym obciążeniu nie powinien przekroczyć 3A.

[michal278]

No oczywiście pytałem o zasilacz, przepraszam że się wyraziłem mało precyzyjnie. Czyli włącznik pedałowy da radę?



Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka

[miro]





Jeżeli chodzi o prąd pobierany przez zasilacz ~230/=12V, to jest niewielki, przy maksymalnym obciążeniu nie powinien przekroczyć 3A.

Nie byłbym tego taki pewien.

Miałem 10A krańcówki w swojej nadziewarce i przy starcie silnika sklejały się styki.

[waldero]

Nie byłbym tego taki pewien.

Miałem 10A krańcówki w swojej nadziewarce i przy starcie silnika sklejały się styki.



3A to od strony zasilania sieciowego (230V), zakladam, że krańcówki były od strony niskiego napięcia (12V), a tu prąd będzie dużo większy (pewnie do 40A chwilowy).

[miro]

Tak, od strony napięcia 24 V.

Pali styki i to okrutnie, zwłaszcza w momencie kiedy jadąc w dół, zmieniam kierunek tłoka na jazdę w górę.

Musiałem opóźnić zadziałanie styku w górę, bo nie miałem mocniejszej krańcówki.

[michal278]

Dlatego pomyślałem, że zamiast podpinać pedał ruchu za zasilaczem, podłączyłeć go przed. 3A, to nie 20A.



Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka

[miro]

Pamiętaj że będziesz miał w nim 240 V.

Produkcja wędlin to woda, wilgoć...itp.

Dlatego ze względów bezpieczeństwa, pedał pracuje na 12 lub 24V.

[Silton]

Panowie dobrze kombinujecie ale zapomnieliście o jednym ważnym elemencie.

Do dyspozycji mamy:

-zasilanie 24V.

-odbiornik silnik 24V

-krańcówka wbudowana w waginosceptyka.(element sterujący)

Ale brakuje elementu wykonawczego jakim jest przekaźnik. Na znanym portalu aukcyjnym koszt tego podzespołu wynosi około 15zł przy zasilaniu cewki 24V i obciążalności styków 70A.

[miro]

Zgadza się.

Przekaźnik miałem na powrocie, a na ruch w dół już brakło miejsca w obudowie...

[michal278]

Woda się nie przejmuje kandon robi za izolacje. Co innego sterować 3A a co innego stycznik 70a.



Wysłane z mojego HUAWEI VNS-L21 przy użyciu Tapatalka

[kokos]

Witam,



tak jak pisałem wcześniej zakupiłem ten regulator:



http://allegro.pl/regulator-obrotow-do-silnika-dc-pwm-10-50v-40a-23-i6797573384.html



Praca ciągła do 40A, chwilowo nawet do 60A. Chyba wystarczy do regulowania napędu nadziewarki ?





Który z zasilaczy będzie najbardziej sie nadawał?



http://allegro.pl/zasilacz-12v-10a-120w-do-tasm-led-i6718499757.html?bi_s=ads&bi_m=listing%3Adesktop%3Aquery&bi_c=ZWE5YjJlNmMtZDVmNi00NWM3LTkzOTgtMmI1NzViZDQyMWIxAA&bi_t=ape&referrer=proxy&emission_unit_id=b9a91167-b786-4ad2-9e83-8d427d6ab442





http://allegro.pl/zasilacz-12v-250w-20a-do-tasm-led-cctv-i6714682248.html?bi_s=ads&bi_m=listing%3Adesktop%3Aquery&bi_c=ZWE5YjJlNmMtZDVmNi00NWM3LTkzOTgtMmI1NzViZDQyMWIxAA&bi_t=ape&referrer=proxy&emission_unit_id=114a1f9f-1741-4466-aff1-d503f7d74412



http://allegro.pl/zasilacz-montazowy-12v-16a-200w-do-tasm-led-i5066173187.html





http://allegro.pl/zasilacz-12v-350w-30a-do-tasm-led-cctv-i6392879491.html?bi_s=ads&bi_m=listing%3Adesktop%3Aquery&bi_c=ZWE5YjJlNmMtZDVmNi00NWM3LTkzOTgtMmI1NzViZDQyMWIxAA&bi_t=ape&referrer=proxy&emission_unit_id=242bbaaf-31f9-40c6-b663-4c82b39118f2





[binio1111]

Za PWM przepłaciłeś nieźle - na aliexp.... dałem 60 zł z przesyłką i miałem go po 2 tyg. Co do zasilaczy, to koledzy z reguły kupują zasilacze od x-boxa mające ok . 200W

[kokos]

Witam binio1111,

Wiem wiem, ze przepłaciłem, ale za dwa tygodnie to ja chce mieć sprzęt gotowy. Znam Ali... bo czasami coś tam kupuje. Jak pisalem wyżej troszkę bywam niecierpliwy i dlatego kupiłem drożej. Działa, sprawdzany na akumulatorach. Teraz obecnie pracuje nad tuleja łącząca silnik z korpusem nadziewarki. Robię wszystko sam bo lubię majsterkować, a poza tym w ten sposób tnę koszty. Wrzuce byc może jutro fotorelacje z postępu prac. Pozdrawiam
