Modernizacja nadziewarki pionowej z korbą

[waldi100]

A to coś czego już nie ma......

Ostatni urobek. Tylko boczek

Edytowane 8 Stycznia przez waldi100
uzupełnienie wpisu

[smoky91]

12 godzin temu, waldi100 napisał(a):

Następnie wiercisz w tłoku otwór o średnicy 5,5mm, ja wybrałem miejsce bliżej krawędzi tłoka w miejscu gdzie wykonane są okrągłe otwory w powłoce silikonowej.

A dlaczego nie można wykorzystać jednego z otworów fabrycznych żeby dobrać pod niego śrubkę średnicą?

[waldi100]

Oczywiście że można.....warunek jeden , grzybek musi się zmieścić.

Dlaczego o tym nie napisałem...?

[smoky91]

3 godziny temu, waldi100 napisał(a):

grzybek musi się zmieścić

Rozumiem że całość z nakrętką kołpakową ma mniej więcej wyglądać tak jak na obrazku poniżej?

Przy czym śruba (obojętnie czy na torx czy krzyżak) ma mieć te 1,5 mm mniejszą średnicę niż otwór w tłoku, żeby nie siedziała w tym otworze na wcisk tylko z lekkim luzem od góry dokręcona nakrętką kołpakową?

Edytowane 9 Stycznia przez smoky91

[EAnna]

W dniu 6.01.2025 o 22:45, waldi100 napisał(a):

klucz z grzechotką do śrub, rozmiar klucza dobrany do kwadratu trzpienia korby oryginalnej, długość klucza została powiększona i wykonany został otwór do osadzenia rękojeści.

Mam nadziewarkę Hendi z korbą łączoną z nadziewarką wieloklinem.

Nie wiem, czy są klucze z grzechotką przystosowane do wieloklina.

Może zastosować jakąś przejściówkę?

[mamuśka]

Aniu, możesz zrobić zdjęcie?

[Todek]

56 minut temu, EAnna napisał(a):

Nie wiem, czy są klucze z grzechotką przystosowane do wieloklina

Torx

[Azizi]

Godzinę temu, EAnna napisał(a):

Może zastosować jakąś przejściówkę?

Tam zwykłe nasadki i torxy nie pasują. Hendowate mają wieloklin na 8 wypustków a torx ma 6.

Zawsze możesz kupić korbę, obciąć co niepotrzebne i dospawać byle jaka nasadkę pod grzechotkę;

https://allegro.pl/oferta/raczka-nadziewarka-do-kielbas-hendi-282090-13305393801

Edytowane 9 Stycznia przez Azizi

[waldi100]

4 godziny temu, smoky91 napisał(a):

Rozumiem że całość z nakrętką kołpakową ma mniej więcej wyglądać tak jak na obrazku......



Tak jak na obrazku, z tym że dobierz śrubę z łbem powiększonym - są takie.

Nakrętkę należy lekko naciąć po średnicy na głębokość ok 2-2,5mm, po to by nakrętka nie blokowała przepływu powietrza.

[EAnna]

1 godzinę temu, mamuśka napisał(a):

możesz zrobić zdjęcie?





[waldi100]

2 godziny temu, EAnna napisał(a):

Mam nadziewarkę Hendi z korbą łączoną z nadziewarką wieloklinem.

Nie wiem, czy są klucze z grzechotką przystosowane do wieloklina.



Ja bym zrobił coś takiego:

- odciął bym korbę przy nasadce,

- dopasował nakrętkę i grzechotkę do nakrętki,

- przyspawał bym otworowo nakrętkę do nasadki,

- gotowe

Edytowane 9 Stycznia przez waldi100
poprawka merytoryczna

[Todek]

1 godzinę temu, Azizi napisał(a):

Tam zwykłe nasadki i torxy nie pasują.

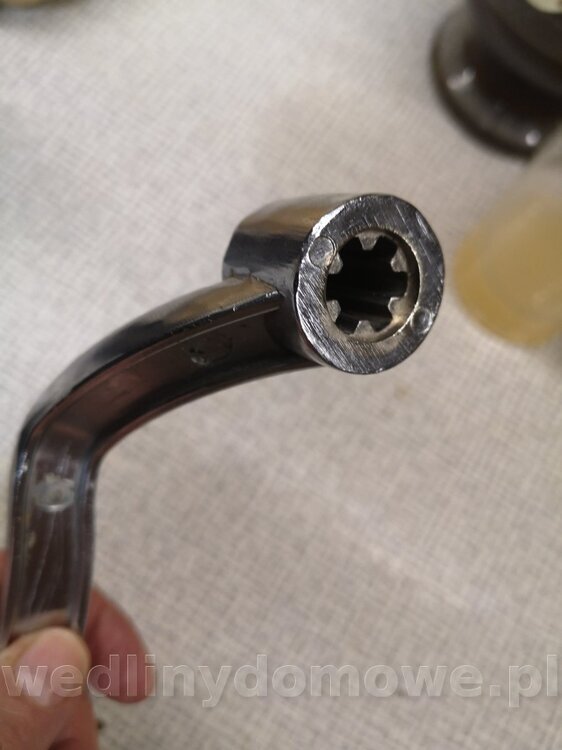

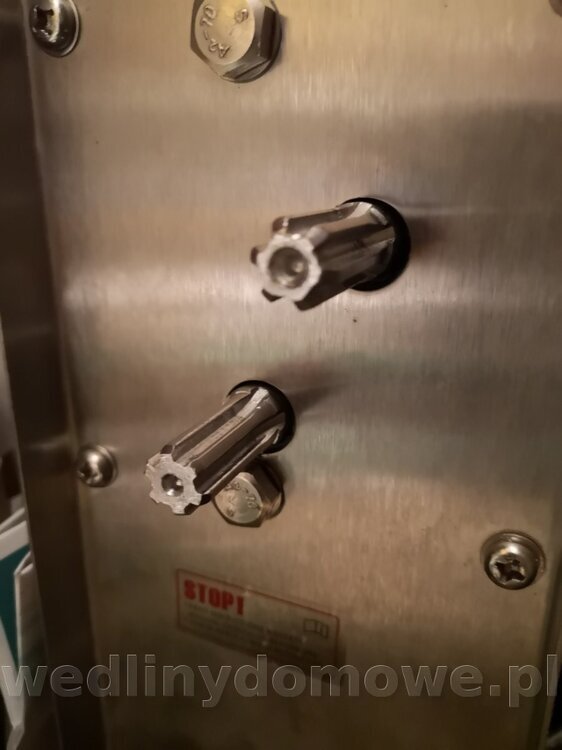

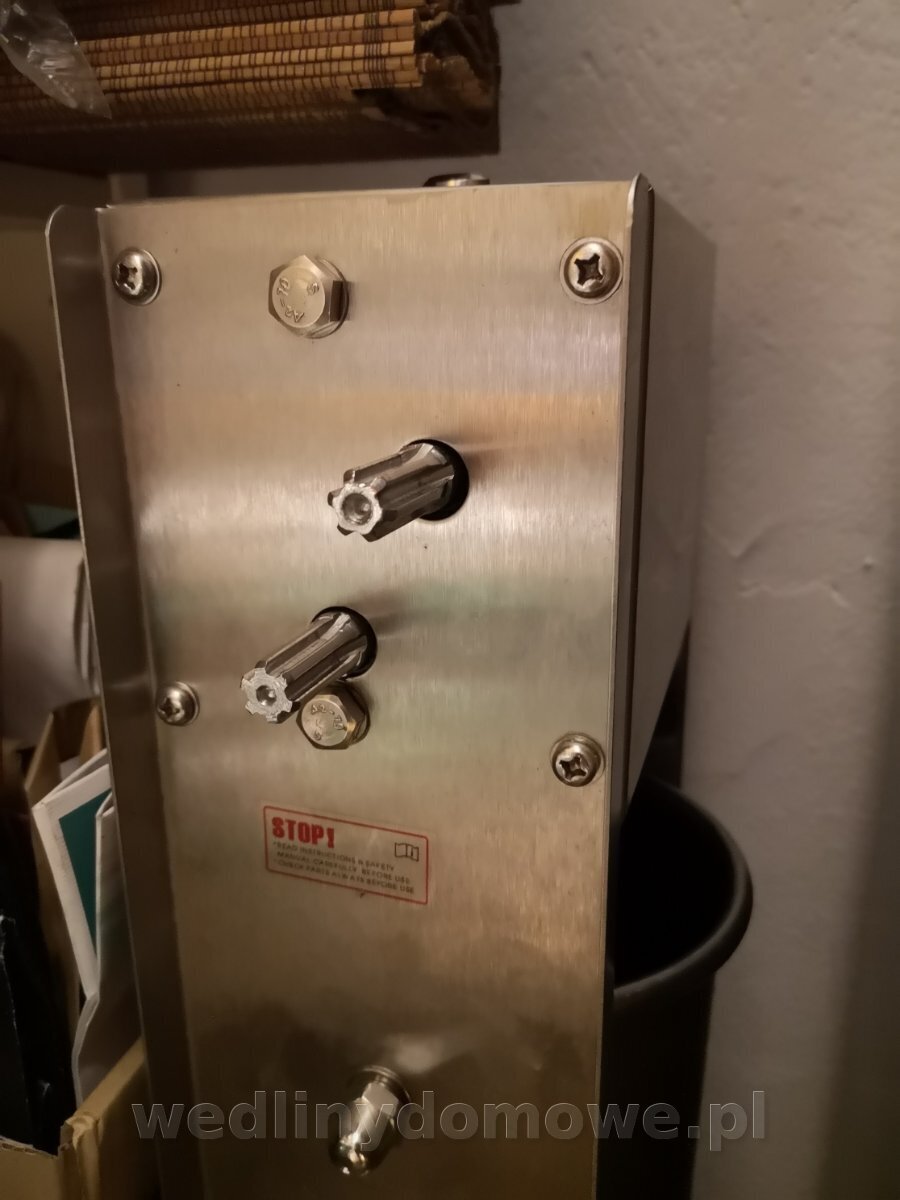

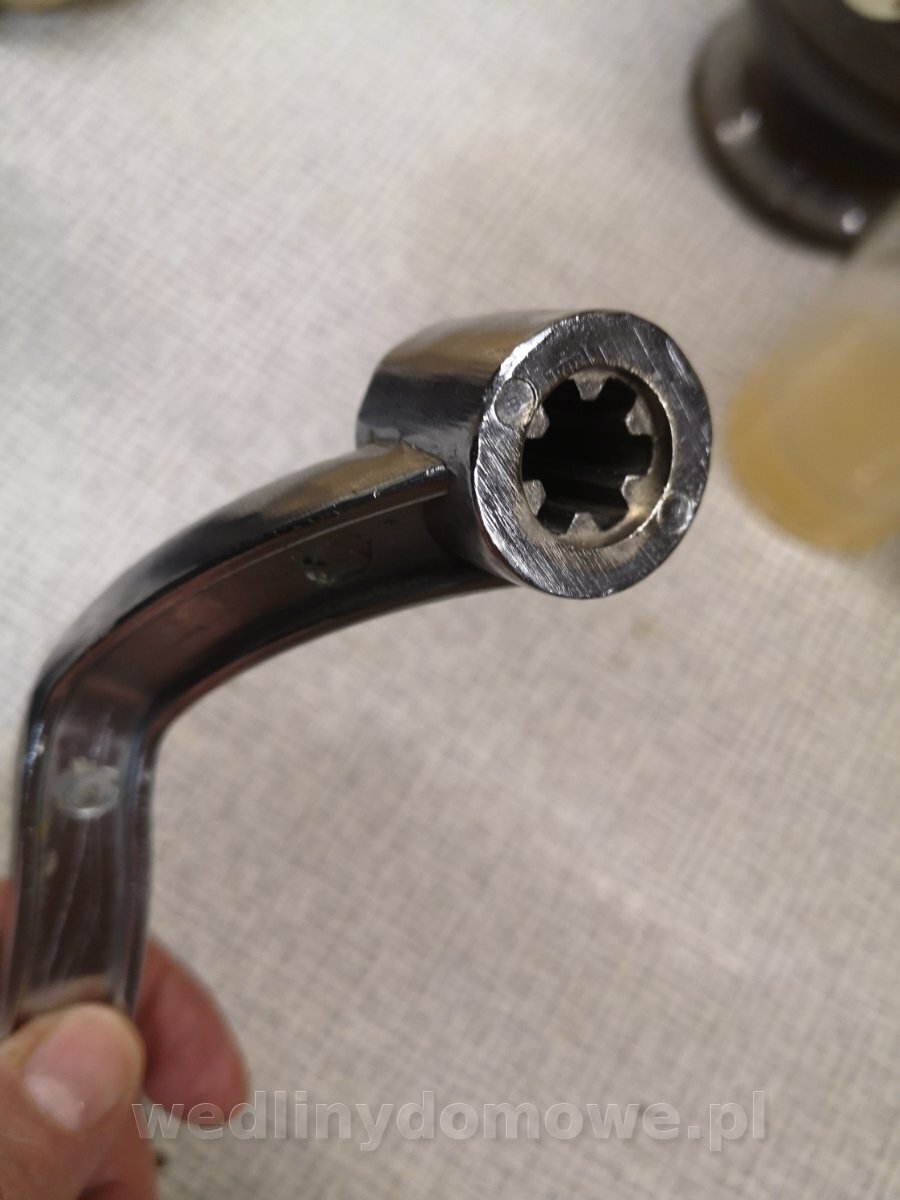

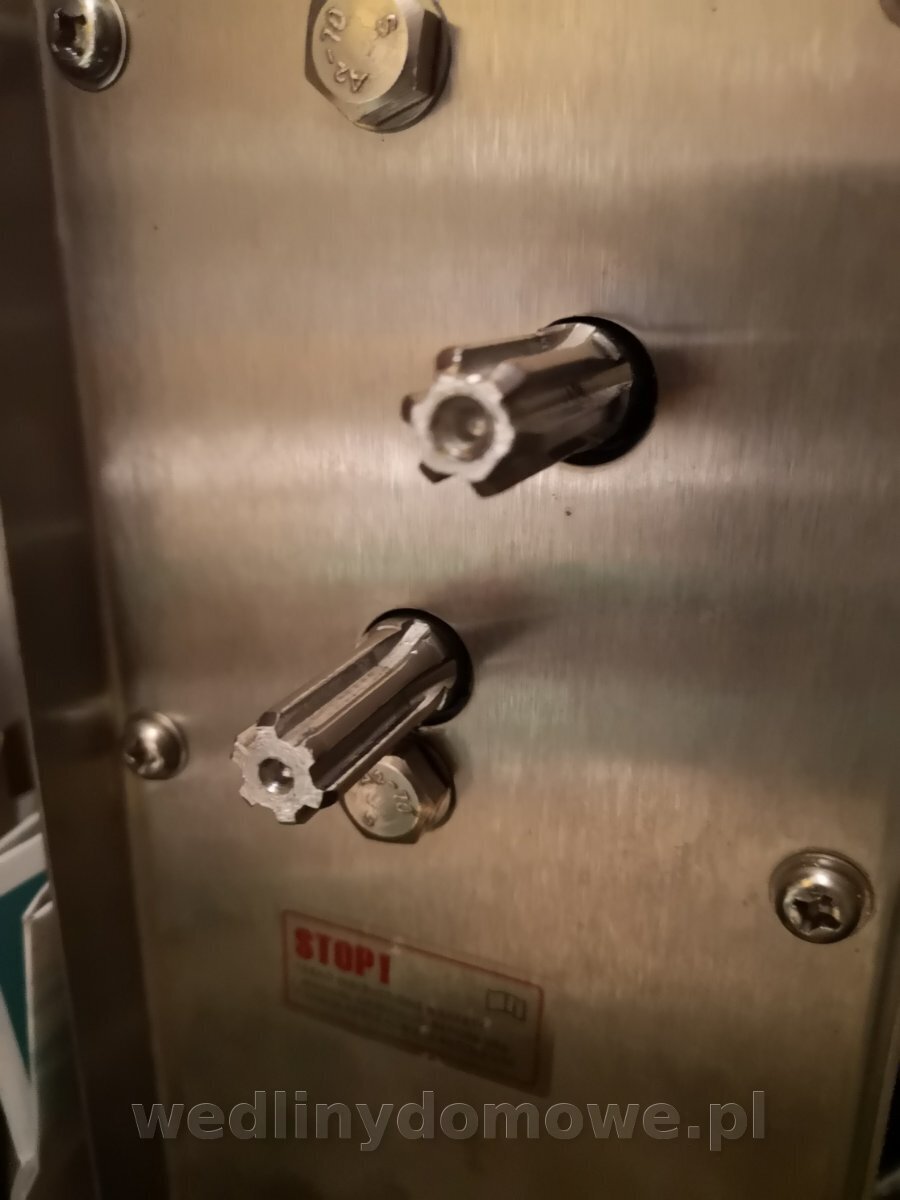

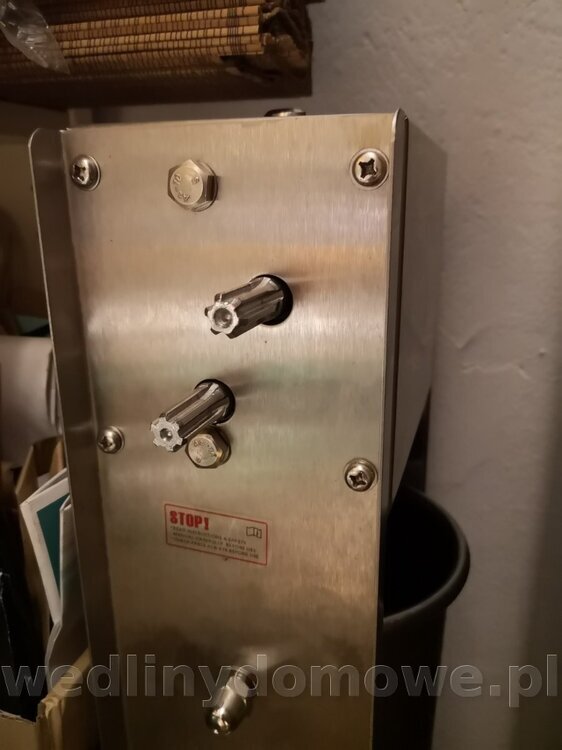

Jak widać na zdjęciach, wypustek jest 6. I idealnie pasuje torx E16.

[waldi100]

2 minuty temu, Todek napisał(a):

Jak widać na zdjęciach, wypustek jest 6. I idealnie pasuje torx E16.

Jeżeli to sprawdzone to...... nie ma lepszego rozwiązania - kufel chmielu dla Ciebie.



Uszanowania

[Grzewlod]

2 godziny temu, EAnna napisał(a):

Nie wiem, czy są klucze z grzechotką przystosowane do wieloklina.

32 minuty temu, waldi100 napisał(a):

Ja bym zrobił coś takiego:

Po co sobie komplikować życie przecież są nasadki do grzechotki które pasują do zębatki od korby nadziewarki. Zobacz w Juli poszukaj nasadki wieloklinowej, wcześnie trzeba złapać wymiar zębatki nadziewarki i dobrać nasadkę.

[Todek]

2 minuty temu, waldi100 napisał(a):

Jeżeli to sprawdzone to...

No popatrz na zdjęcia. Ile jest wypustek w wieloklinie?

Tak sprawdzone, 10 min temu.

[mamuśka]

3 minuty temu, Grzewlod napisał(a):

są nasadki do grzechotki które pasują do zębatki od korby nadziewarki. Zobacz w Juli poszukaj nasadki wieloklinowej, wcześnie trzeba złapać wymiar zębatki nadziewarki i dobrać nasadkę.

Zbyszek też tak powiedział.

Znajdziesz Aniu taką nasadkę w marketach a'la budowlanych, tylko tak jak pisał Grzesiu sprawdź wymiar w swojej maszynie.

[Azizi]

22 minuty temu, Todek napisał(a):

Jak widać na zdjęciach, wypustek jest 6

No faktycznie , w mojej jest 8 i mam taką korbę jak w linku który podałem.

Edytowane 9 Stycznia przez Azizi

[EAnna]

Dziękuję za pomoc.

Są dostępne nasadki E16 1/2" oraz grzechotki teleskopowe 1/2".

Mam nadzieję, że to zatrybi

[L.Przemek]

2 godziny temu, EAnna napisał(a):

nasadki E16 1/2"



[Todek]

51 minut temu, L.Przemek napisał(a):

nasadki E16 1/2"

Dokładnie o to mi chodziło.

[smoky91]

15 godzin temu, waldi100 napisał(a):

Tak jak na obrazku, z tym że dobierz śrubę z łbem powiększonym - są takie.

Nakrętkę należy lekko naciąć po średnicy na głębokość ok 2-2,5mm, po to by nakrętka nie blokowała przepływu powietrza.

Ok. To zrozumiałe.

Przy czym śruba (obojętnie czy na torx czy krzyżak) ma mieć te 1,5 mm mniejszą średnicę niż otwór w tłoku, żeby nie siedziała w tym otworze na wcisk tylko z lekkim luzem?? Chodzi pewnie o to żeby powietrze przedostawało sie przez ten luz jak i przez ściętą nakrętkę kołpakową?

[waldi100]

4 godziny temu, smoky91 napisał(a):

Ok. To zrozumiałe.

Przy czym śruba (obojętnie czy na torx czy krzyżak) ma mieć te 1,5 mm mniejszą średnicę niż otwór w tłoku, żeby nie siedziała w tym otworze na wcisk tylko z lekkim luzem?? Chodzi pewnie o to żeby powietrze przedostawało sie przez ten luz jak i przez ściętą nakrętkę kołpakową?

Tak ma być - chodzi o swobodny przepływ powietrza podczas podnoszenia tłoka nadziewarki. A ten luz....jak będzie miał 1,3 czy 1,6 to też będzie działało.

[smoky91]

W dniu 9.01.2025 o 17:42, waldi100 napisał(a):

dobierz śrubę z łbem powiększonym - są takie

Czy chodzi może o typ śruby jak na obrazku, żeby miała łeb podkładkowy (fabrycznie zrobiony na podkładkę metalową)?

[Lodzia]

W dniu 6.01.2025 o 22:45, waldi100 napisał(a):

Witam wszystkich użytkowników nadziewarek pionowych z korbą.

Jestem użytkownikiem takiej nadziewarki od wielu lat. Mam kilka uwag odnośnie zastosowany rozwiązań technicznych - uwag krytycznych które udało mi się konstrukcyjnie usunąć .

Stwierdzone wady konstrukcyjne / zmiana w celu poprawienia (nie jest ich dużo, ale są istotne z uwagi na trwałość, ergonomię, działanie):

- uchwyt mocujący do blatu - w oryginale za wiotki, motylek (z tworzywa sztucznego, do przykręcania ułamany po kilku użyciach) / wykonany nowy uchwyt z pręta stalowego o większej

   średnicy. Śruba dociskowa uchwytu z przyspawanym 'motylkiem" do przykręcania  - działa do dzisiaj bez zastrzeżeń,

- tłok z powłoką z silikonu - wbrew deklaracjom producenta nie odpowietrza się podczas konieczności wycofania tłoka, co skutkuje wciąganiem farszu i flaka do komory

   nadziewarki / w celu poprawy zastosowano coś w rodzaju "grzybka" odpowietrzającego - sposób okazał się skuteczny, farsz i flak nie jest wciągany do komory,

- tłok z powłoką z silikonu - w oryginale z wiotki, wyginał się podczas nadziewania farszu do flaka o małej średnicy (kabanosy) / zastosowano dodatkowy tłok z blachy nierdzewnej

   grubości 1,5 mm. Po dodaniu dodatkowego tłoka ustało wyginanie,

- podczas operowania korbą, podczas ruchu do góry stwierdziłem konieczność przytrzymywania nadziewarki drugą ręką (wysoka gęstość farszu - kabanosy) / zastosowano

   klucz z grzechotką do śrub, rozmiar klucza dobrany do kwadratu trzpienia korby oryginalnej, długość klucza została powiększona i wykonany został otwór do osadzenia rękojeści.

Po zmianach nadziewarka działa bez zarzutu do dnia dzisiejszego (ponad 20 lat)

Jeśli ktoś jest zainteresowany to niech da znać

Widać, że do swojej nadziewarki podchodzisz jak prawdziwy majsterkowicz Ciekawe rozwiązania wprowadziłeś – pewnie działa teraz jak marzenie.

[Todek]

2 godziny temu, smoky91 napisał(a):

Czy chodzi może o typ śruby jak na obrazku,

Tak. Ta będzie idealna.
