Mieszałka wróbla

[wróbel75]

Witam SiB-y.

Myślałem że rozpocznę ten temat z uśmiechem, opisując potomnym jak krok po kroku składam mieszałkę z napędem.

Ale jak to w życiu bywa, jak coś może pójść nie tak to na pewno tak się stanie.

Jako że czekam jeszcze na wybór mieszałki (pojemność, może będą te dwu wałowe i przekładnia) postanowiłem składać pozostałe części do niej.

W piątek zakupiłem silnik na tej aukcji:

https://allegro.pl/oferta/nissan-note-06-12-pompa-wspomagania-elektrycznego-6961156400?snapshot=MjAxOS0wMi0xNVQxMjo0ODowMy4yOTlaO2J1eWVyOzk4ZmJjYTI4ZjY2NGNmNDEwMGE5MmNhZjAwMTM0ODM4YWI1NTI2Y2Q5ZTk3MDVmMjc0NmE1ZTMzNzg3ODBmYzE%3D

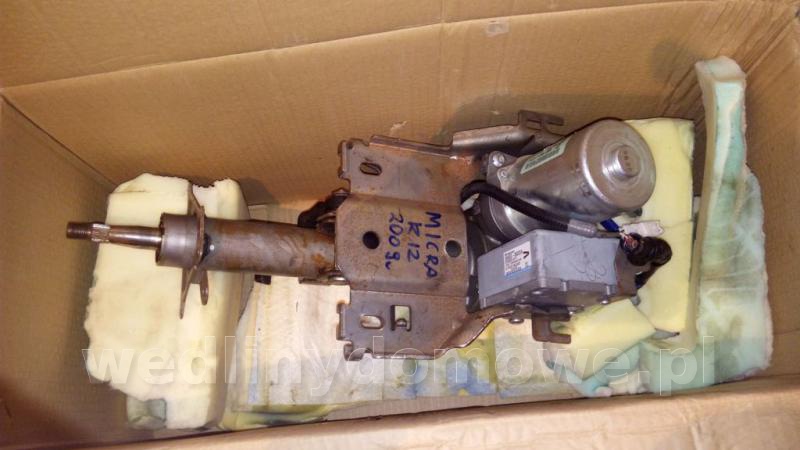

A dzisiaj otrzymałem coś takiego:



Powiedzcie Kochani. Zostawić ten silnik czy reklamować?

Zmęczony już jestem zakupami jednego a otrzymywaniem drugiego, następnie znowu odsyłanie, czekanie i tak wokoło.

Zadowolę się negatywem, jeśli ten silnik nada się do mieszałki.

Gdzieś na któreś aukcji czytałem że ten od Note pasuje do Micry i jeśli chodziło by o silnik do auta to pewnie nie było by problemu. Nie wiem natomiast jak ten silnik widzi się Wam do mieszałki (ok 20l)

[arkdom]

A w czym problem? Dostałeś urządzenie 2 lata młodsze niż na aukcji

[wróbel75]

No spoko, tylko że tutaj chłopaki proponują typowo od Nissana Note i stąd mój niepokój. (Note jest większy od Micry więc może tu pies pogrzebany, no nie wiem, kombinuję )

Nie znam się na tych silnikach więc dlatego wolę się upewnić.

[arkdom]

Przecież na aukcji jest napisane, że pasuje do Micry.

[wróbel75]

Ale ja nie kupuję do Micry tylko do mieszałki. No to rozumiem że to jest masło maślane. Dzięki.

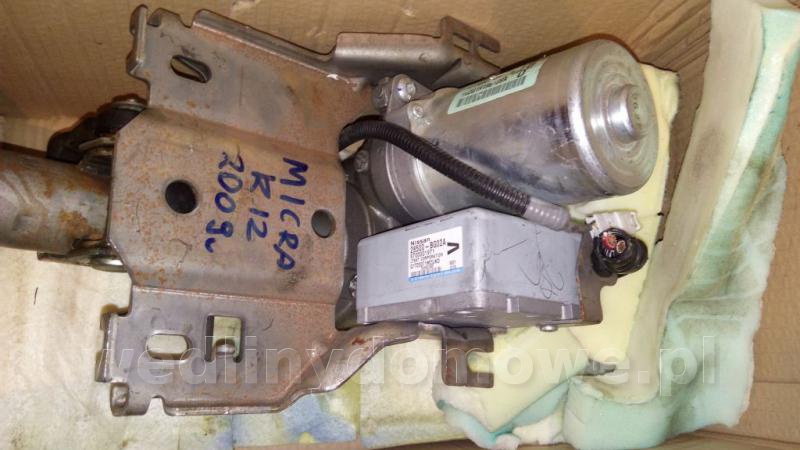

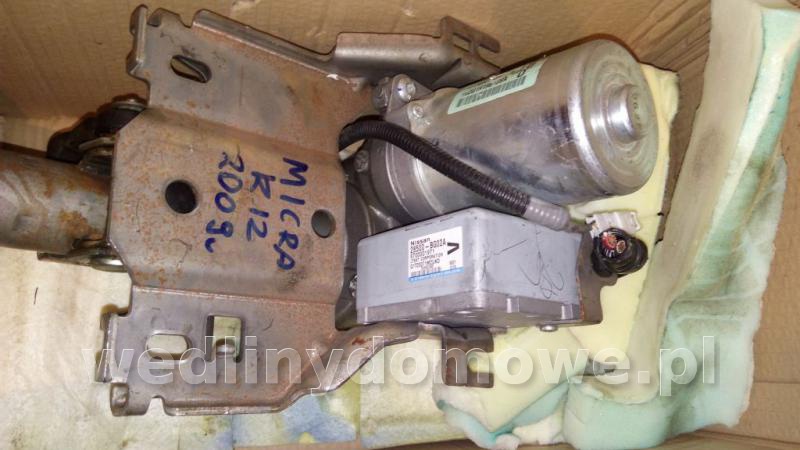

To zanim zacznę ten silnik rozbierać, powiedzcie czy to też zdemontować?

Tą skrzynkę przy silniku

[L.Przemek]

Mój wygląda identycznie jest z Nissana Note 1,4  2007r.

[wróbel75]

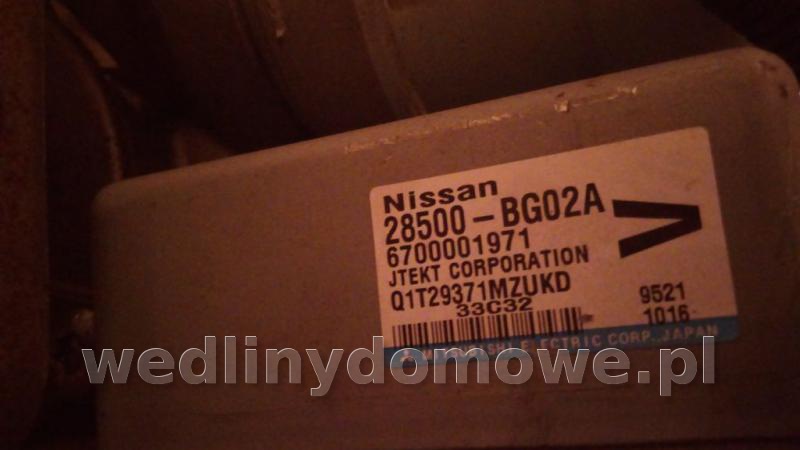

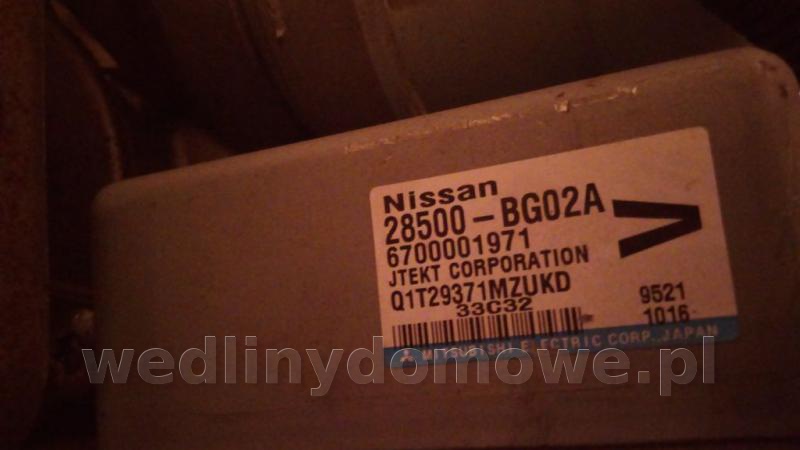

Dzięki Przemku. A co to za "puszka" obok silnika (podpięte są tam trzy kostki z przewodami). Potrzebna jest?

[L.Przemek]

puszka do wywalenia najważniejsze te dwa kable co idą od silnika

[wróbel75]

I gitara

Teraz muszę sprawdzić jakie mam transformatory, jak do d...y to kupuję tego od x-box'a i PWM-a

[L.Przemek]

Podłączyłem dzisiaj tego polecanego tu zasilacza od x-box i nie działa tzn. obróci 1/4 obrotu i koniec lampka się świeci na zielono po tym obrocie na czerwono i nie kręci po ponownym podłączeniu do zasilania jest to samo. Jak dałem zasilanie z prostownika silnik działa normalnie.

[wróbel75]

O. Zobaczymy co SiB-y zaradzą. Może rano coś napiszą. Przecież większość je ma.

Masz tego 203W od XBOX360-tki? Może on Ci szwankuje.

Mówisz o obrotach na "sucho" czy z farszem? Masz tam wpiętego PWM-a? (kombinuję co może za słaby)

[TOSHIBA]

Podłączyłem dzisiaj tego polecanego tu zasilacza od x-box i nie działa tzn. obróci 1/4 obrotu i koniec lampka się świeci na zielono po tym obrocie na czerwono



Pokazuje błąd zasilacza

Przyczynami mogą być;

źle  podłączony zasilacz instalacyjnie lub/i za cienkie przewody

uszkodzony zasilacz

za słaby zasilacz

uszkodzony silnik lub/i przekładnia



żeby coś więcej powiedzieć, musisz podłączyć woltomierz do zasilacza (strona 12V)

uruchomić zasilacz jeżeli masz to bez PWM - TYLKO zasilacz + silnik - przewody jeżeli bardzo krótkie to min. 2,5mm lub więcej

Uruchomić jeżeli masz funkcje MINI / MAX

potem (na włączonym zasilaczu) podłączyć silnik (uważaj nie zrób zwarcia, staraj się za mocno nie iskrzyć)

To samo przy odwróconej polaryzacja (obroty w druga stronę)

To sama z podłączonym PWM - jeżeli masz

Spisać wyniki wskazania woltomierza przy każdym z ww punkcie (jak masz wyniki MINI / MAX)

Edytowane 19 Lutego 2019 przez TOSHIBA

[L.Przemek]





Masz tego 203W od XBOX360-tki



tak







Mówisz o obrotach na "sucho" czy z farszem



na sucho







Masz tam wpiętego PWM-a



podłączałem z PWM i bez i to samo

[Dodano: 19 lut 2019 - 10:18]





za cienkie przewody



3mm







uszkodzony silnik lub/i przekładnia



podłączony do prostownika działa normalnie z PWM też

[piksiak]

To pewnie zasilacz walnięty albo źle podłączony. Przekrój przewodu przy pracy na sucho jest nie ważny.

[Kamil_1]

Najpierw podłączasz do sieci, a później skręcasz przewody (czerwony z niebieskim) czy najpierw przewody, a później do sieci?

[L.Przemek]





najpierw przewody, a później do sieci



tak

[waldek55]

Przemek , nie wiem czy wszystkie zasilacze 203W od xboxa tak mają , ale ten mój też wariował . Zgodnie z zaleceniami wyczytanymi na forum zlutowałem wszystkie żólte przewody i podłączyłem do PWM , to samo z czarnymi , czerwony i niebieski załącza zasilacz. Nawet sam wentylator z komputera , którym chciałem chłodzić PWM przeciążał i wyłączał zasilacz . Okazało się , że przewody żółte i czarne składają się z czterech przewodów , z których jeden jest zauważalnie cieńszy i prawdopodobnie stanowi wyjście o bardzo niskiej wydajności prądowej i wyłącza zasilacz . Odciąłem i zaizolowałem cienki czarny i cienki żółty , resztę ( 3 żółte i 3 czarne ) podłączyłem do PWM i działa . Nie wiem czy tak jest wszędzie , u mnie działa . Sprawdź same cienkie czy przeciążają zasilacz ( jakimś malutkim poborem ) . Powodzenia .





Wysłane z mojego SM-A520F przy użyciu Tapatalka

[L.Przemek]

u mnie nie działa

[wróbel75]

Przemku, dzisiaj (wreszcie) sprawdzę swoje zabytki i jak żadnego nie spasuję, to zaryzykuję i kupię ten XBOX-owy. Jak uda się podłączyć (przy moim szczęściu) i nie będzie problemów, to będzie oznaczało że na stówkę Twój jest do bani.

Ale teraz nie o tym.

Kochani powiedzcie czy ten PWM będzie dobry do naszych mieszałek/maszynek? :

https://allegro.pl/oferta/regulator-obrotow-silnika-pwm-10-60v-100w-2000w-7830642111

Lub coś takiego:

https://allegro.pl/oferta/regulator-obrotow-silnika-dc-20a-10-60v-skuter-pwm-7513269224?reco_id=d7c7e7e2-350d-11e9-b397-000af7f61ef0&sid=f8bddad5d737919e6c726c989b66bdbe96499e13bc806f55bd0c404f69ac7020



I kolejna sprawa to hybryda

Od ponad 2 tygodni czytam w wolnych chwilach o silnikach do mieszałek, maszynek itd. Czasami ktoś pisał o pomysłach jednego napędu do mieszałki i maszynki itp ale nigdzie nie spotkałem się z dokładnym opisem czy choćby jednym zdjęciem takiej hybrydy. Mamy na forum coś takiego?



Jak większość tu z nas, nie śpię na pieniądzach i zastanawiam się czy zamiast wydawania z tysiąc parę złotych na Wilka nie iść w stronę Alfy z napędem. Kolejna sprawa, to być może dobrze by było wykonać dedykowane napędy do każdego sprzętu po kolei, ale na chwilę obecną myślę o jednym napędzie do mieszałki i maszynki. Nie chcę się bawić w jakieś przekładanie silnika do sprzętu tylko stworzenie ramy (coś a'la jak binio https://wedlinydomowe.pl/forum/topic/10476-silnik-do-miesza%C5%82ki/page-6)  na której zamontowany jest silnik i w przestępny sposób dokładana maszynka bądź mieszałka. Na razie skupiam się nad mieszałką ale nic nie stoi na przeszkodzie aby rozszerzać horyzonty myślowe no a przede wszystkim będąc na etapie budowy można to zaplanować i tanim kosztem zrobić.

Edytowane 20 Lutego 2019 przez wróbel75

[L.Przemek]

zasilacz działa ale tylko z PWM i przy max. 37 obrotach

[TOSHIBA]

Kochani powiedzcie czy ten PWM będzie dobry do naszych mieszałek/maszynek? :



O ile Twój silnik będzie pobierał do 20A

Niestety nie ma żadnych konkretnych danych ile te silniki pobierają przy pełnym obciążeniu, mało z tego nie ma danych ile te silniki z przekładnią maja Nm. No chyba ze próby drewienkami itd są dla Ciebie wystarczające.

Chyba zamówię sam taki silnik i zrobię pomiary, bo jak na razie słyszę (czytam) nooo powinno starczyć.

Następna sprawa jest zapotrzebowanie Waszych urządzeń, czyli jaki moment obrotowy potrzebny jest do tych urządzeń. A to jest już temat rzeka, bo każdy ma coś innego.

Przykład powyżej





zasilacz działa ale tylko z PWM i przy max. 37 obrotach



O ile zasilacz jest sprawny i silnik OK, to te objawy sugerują ze zasilacz jest po prostu za slaby do obciążenia. Ograniczając prąd PWM-em dochodzisz do progu maksymalnej mocy. Niestety, bez wartości prądu i porównaniu tego z możliwościami zasilacza nic więcej nie można napisać





Przekrój przewodu przy pracy na sucho jest nie ważny.



Hmmm czyli jak to rozumieć? Silnik nie pobiera prądu??

Oczywista bzdura, silnik jest obciążony przekładnia, ale i on sam potrzebuje prądu do działania. Te silniki maja stojany ze stałych magnesów, ale żeby silnik się kręcił potrzebuje prądu. To nie jest silnik szeregowy, gdzie prąd rośnie do kwadratu przy zwiększającym się obciążeniu

Dodatkowa wadą są własnie te stale magnesy, jeżeli silnik będzie notorycznie przegrzewany będzie po prostu coraz słabszy, bo magnesy nie lubią ciepła.







I kolejna sprawa to hybryda



Jeżeli pod hybryda rozumiesz akumulator ładowany mniejszym prądem, a silnik zasilany z akumulatora - a jak nie działa to ładowarka doładowuje akumulator to o tym piałem już dawno, własnie po to żeby ograniczyć moc zasilacza a jednocześnie mieć bardzo dużo energii do pracy silnika. Układ ma wady może pracowaćtylko tylko interwałowo

Edytowane 20 Lutego 2019 przez TOSHIBA

[L.Przemek]





Ograniczając prąd PWM-em dochodzisz do progu maksymalnej mocy



Te 37 obrotów jest potrzebne tylko przy rozruchu potem obroty można regulować i działa.

Mieszałka 12L próbowana na "sucho".

[TOSHIBA]

Te 37 obrotów jest potrzebne tylko przy rozruchu potem obroty można regulować i działa.

No podstawie nowych informacji..

To w takim razie coś się nie wzbudza w tym zasilaczu (to są zasilacze impulsowe). Spróbuj podłączyć żarówkę 12V kolo 30W. Jeżeli się zapali oznaczać to będzie ze zasilacz już się wzbudził  i działa. następnie dodatkowo podłącz silnik z tym PWM powinno działać w pełnym zakresie.

Edytowane 20 Lutego 2019 przez TOSHIBA

[L.Przemek]





Spróbuj podłączyć żarówkę 12V kolo 30W



Jutro będę działał.

[wróbel75]





Jeżeli pod hybryda rozumiesz akumulator ładowany mniejszym prądem, a silnik zasilany z akumulatora -



Nie, nie. Mam na myśli zrobienie jednej ramy pod "uniwersalny" silnik. Przed silnikiem stoi np. mieszałka, demontuję ją szybko, wstawiam "podwyższenie" i na nie maszynkę. Wyregulowane tak, że nie muszę przenosić (podnosić/obniżać) silnika dostosowując poziomy (maszynka jest niższa). Gdzieś zarys tego tworzy się w głowie i tak pomyślałem że może to już ktoś zrobił a ja chcę wymyślić koło.







O ile Twój silnik będzie pobierał do 20A Niestety nie ma żadnych konkretnych danych ile te silniki pobierają przy pełnym obciążeniu, mało z tego nie ma danych ile te silniki z przekładnią maja Nm. No chyba ze próby drewienkami itd są dla Ciebie wystarczające. Chyba zamówię sam taki silnik i zrobię pomiary, bo jak na razie słyszę (czytam) nooo powinno starczyć. Następna sprawa jest zapotrzebowanie Waszych urządzeń, czyli jaki moment obrotowy potrzebny jest do tych urządzeń. A to jest już temat rzeka, bo każdy ma coś innego. Przykład powyżej



Czyli bezpieczniej będzie kupić coś takiego?:

https://allegro.pl/oferta/regulator-obrotow-do-silnika-dc-pwm-10-50v-40a-23-6797573384



Jak kupił byś coś innego to doradź, proszę.
