Autoklaw domowy Dziadka

[DZIADEK]

Zrobiony na wzór ukraińskich .

Ostrzeżenie- Materiał prezentowany o ile  będzie wzorem do naśladowania to tylko na własne ryzyko naśladowców.

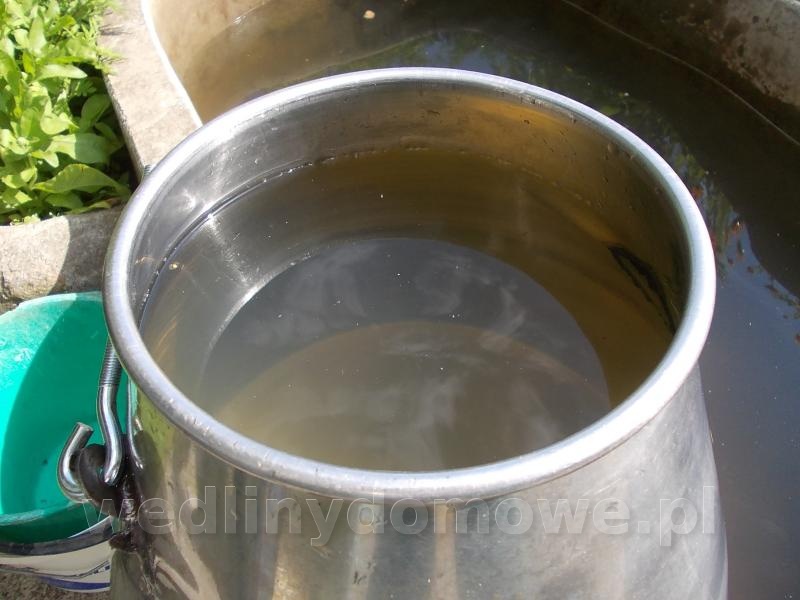

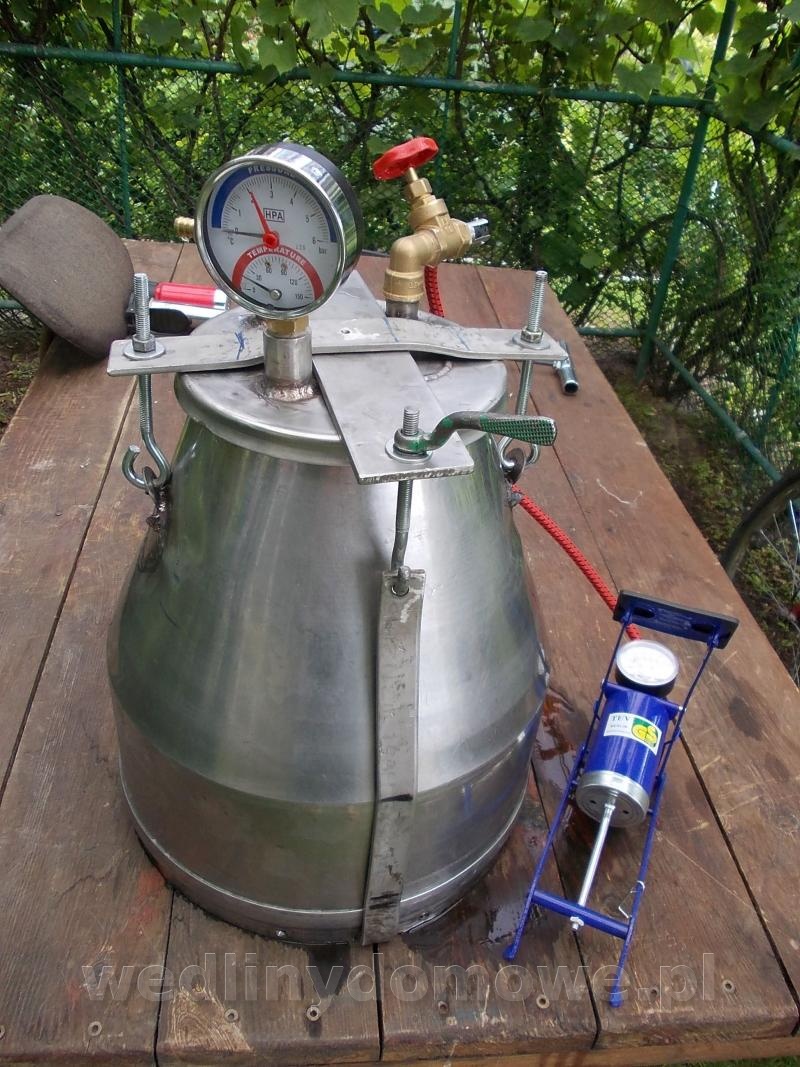

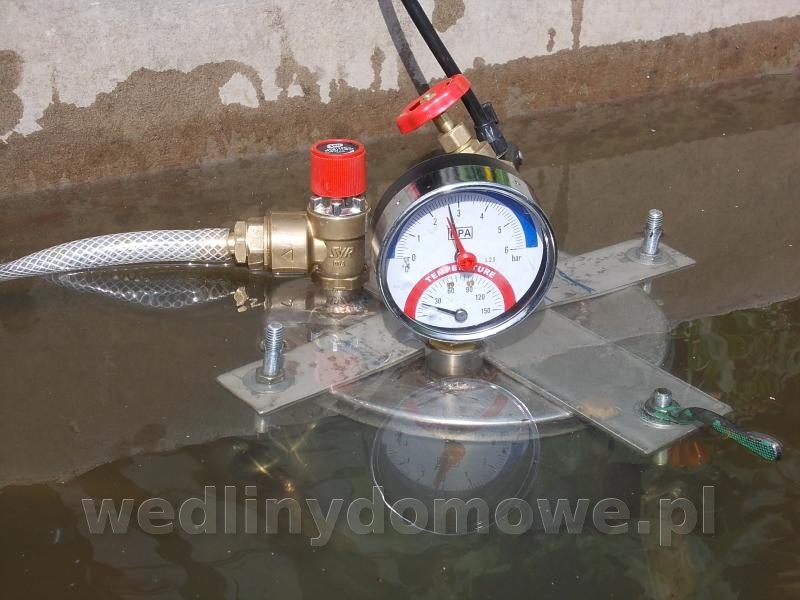

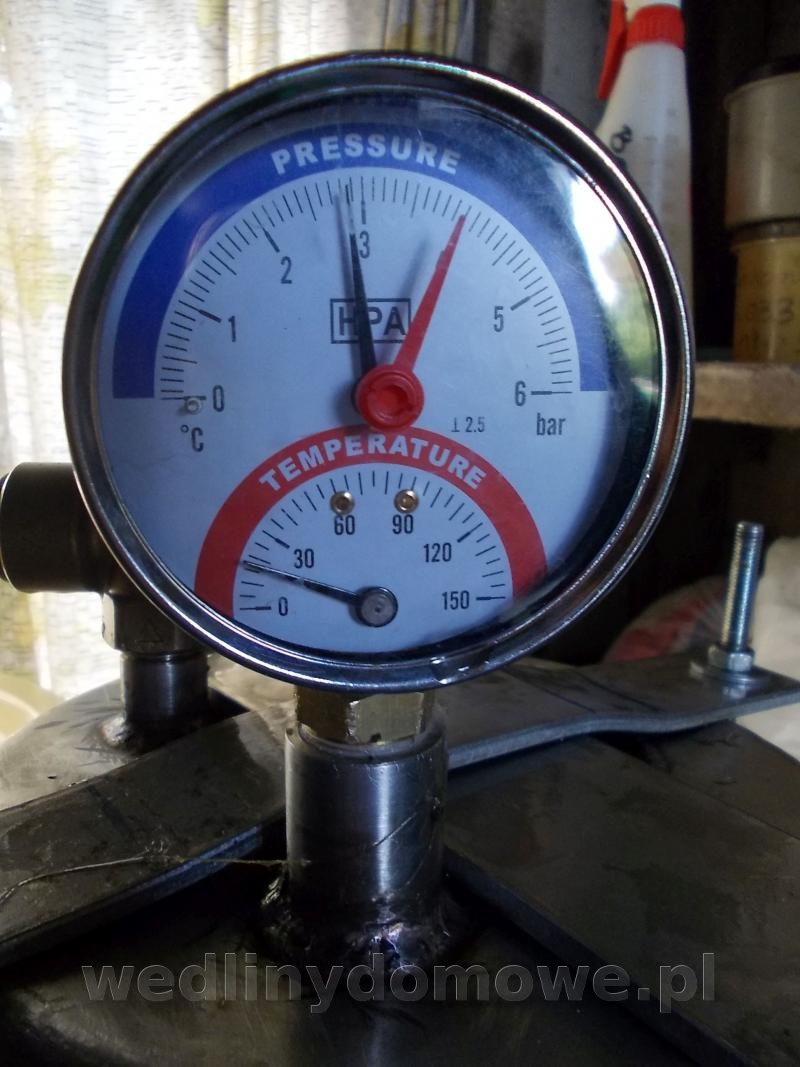

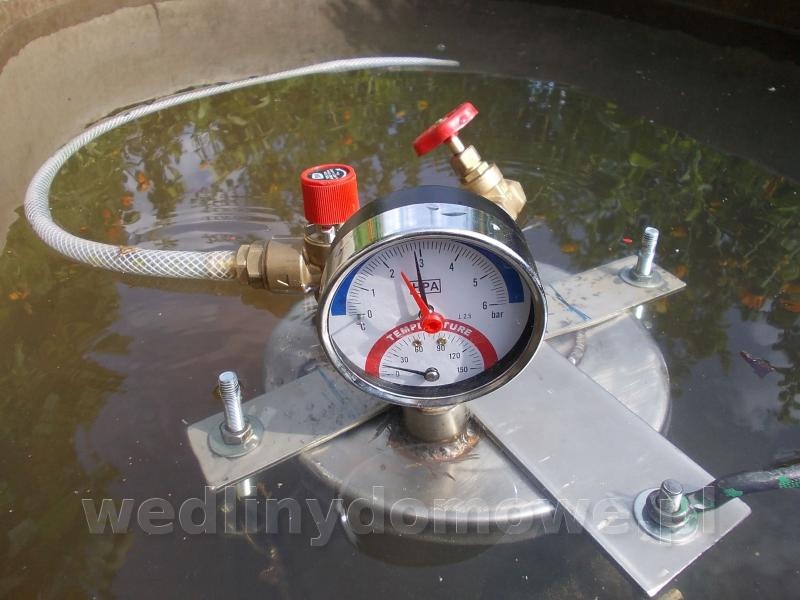

Próby ciśnieniowe zrobione na działce w baseniku. Zawór bezpieczeństwa 3bary otwiera się przy 2,9 bara według termomanometru . Próba z jak największą ilością wody a minimalną ilością powietrza.

Zostawiony do jutra

 Planowane ciśnienie robocze 1,1 bara + 0,7 bara nadciśnienie

Edytowane 5 Lipca 2016 przez DZIADEK

[ZLeP]

Super pomysł.

Edytowane 5 Lipca 2016 przez ZLeP

[miro]

Super Dziadku!

Teraz czas na próby mięsne...

[Viszna]

Czy autoklaw podczas "pracy" jest wypełniony całkowicie wodą, czy ma od "góry" kilkanaście cm powietrza?

Bo jeżeli byłby wypełniony całkowicie wodą to zamiast go pompować powietrzem (które jest niestety bardzo ścieśliwe), można użyć pompki i dopompować mu ciśnienie wodą.

Np. pompka na 12V potrafiąca uzyskać 2,4bara ciśnienia

http://www.fotton.pl/pl/pompy-niskonapieciowe/tloczne/90-niskonapieciowa-pompa-tloczna-fotton-ftl-222-12v-dc

W razie jak by wygasł link to nazwa pompy:

POMPA TŁOCZNA FOTTON FTL-222 12V DC Edytowane 5 Lipca 2016 przez Viszna

[DZIADEK]

Będzie trochę zmian , Te 2  ucha spawane  będą odcięte.  Druge mocowanie dekla będzie przez płaskownik tak jak pierwsze . Bardzo mocno trzeba dokręcać śruby by powietrze nie uciekało spod dekla .

[szaja]

Faktycznie te uszy jakoś nie budzą zaufania. Nie wiem, czy nie lepszym rozwiązaniem byłaby taka stara kana na mleko, kiedyś na wsiach takie były z bardzo solidnym zamknięciem. Bardzo dobra baza do dalszych przeróbek.

[Muski]





Ostrzeżenie- Materiał prezentowany o ile będzie wzorem do naśladowania to tylko na własne ryzyko naśladowców.

  To rzeczywiście ważne - świetnie przeprowadzona próba wodno powietrzna - zapewne będzie przeprowadzona podobna na gorąco    ale pomysł OK

[DZIADEK]

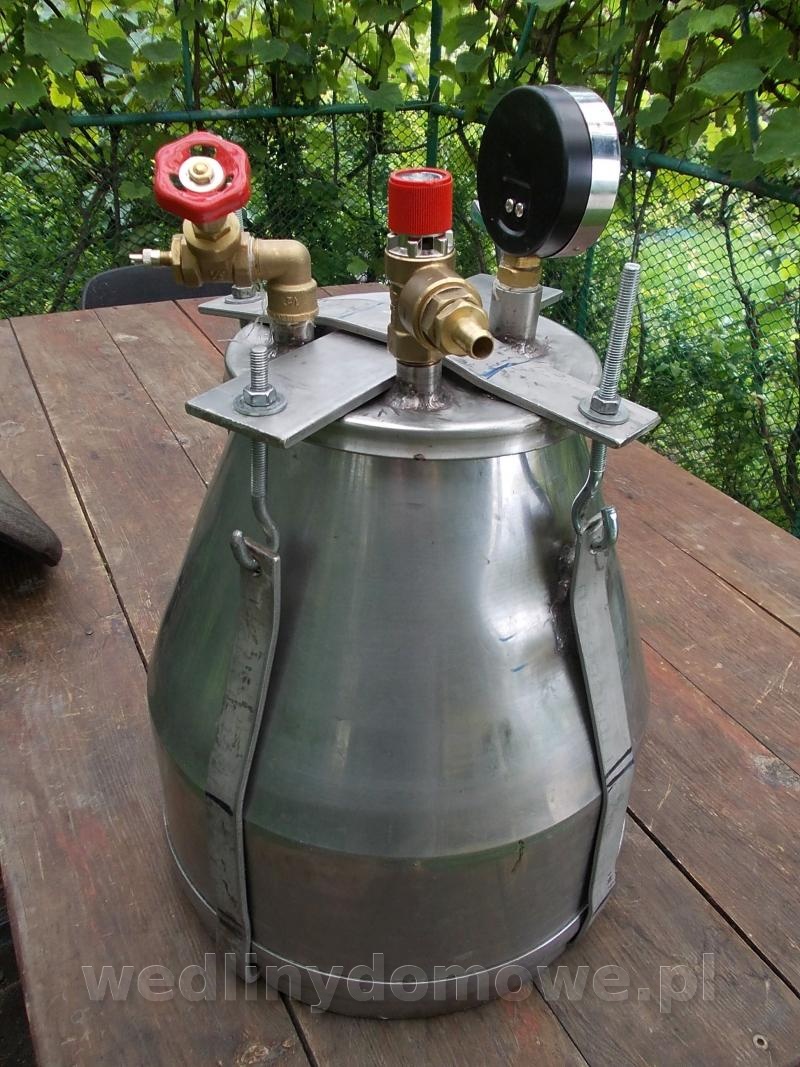

Prace powoli posuwają się naprzód.

[Gonzo]

Dziadku, ostatniej nocy śniło mi się Twoje "ustrojstwo" . Aby zamknąć deklem bańkę (cały czas śniłem), trzeba było siłownikiem (podnośnik hydrauliczny) docisnąć dekiel do bańki.Ja się tak rozpędziłem w "dymaniu" siłownika, że bańka została zgnieciona. Ale część konserw zostało uratowanych Co ten sen znaczył - nie wiem

[miro]

Dziadek się zawziął.

Przy takiej konstrukcji to spokojnie wytrzyma z 10 atm.

[roger]

No nie wiem ... raczej nie ...



Tapniete z GT-I9500

[Henio]

Ten zawór ciśnieniowy od bojlera to dobry pomysł , wyregulować na cztery kilo i to powinno wystarczyć by wekować . Jak zawór nie daj Boże zawiesi się , to te uszy od dokręcania pokrywy (dekla) lub płaskowniki wygną się i nie będzię bum.

Osobiście nie jestem zwolennikiem takich pomysłów bo wszystkie materiały użyte do tego powinny być z atestem na wytrzymałość .

Ps. Jedna platforma wiertnicza poszła "się kochać" i zginęło kilkadziesiąt osób tylko dla tego że dotoczono jedną flanszę z nieodpowiedniej stali,

[DZIADEK]

Henio wszystko robi się pod kontrolą  w tym urządzeniu będzie jeszcze jeden zawór bezpieczeństwa 2 bary. Przy takich produkcjach nie odchodzi się od urządzenia. Urządzenie będzie jeszcze testowane na 5 bar  a pracować będzie na 1,8 bara. Tak że względy bezpieczeństwa będą zachowane, w tym urządzeniu jest uszczelka silikonowa o grubości ok. 10 mm.i gdy zawory zawiodą to ją pierwszą wywali .Płaskowniki nie wygną się, muszą się rozerwać bo otaczają całą bańkę .

Edytowane 10 Lipca 2016 przez DZIADEK

[marko30]

Nie żebym się wcinał i mądrzył, ale w tego typach urządzeniach trzeba dmuchać na zimne. Gdzieś kiedyś przypadkowo oglądałem program śmierć na 1000 sposobów. Tam było opowiedziane o wypadku z szybkowarem, gdzie jedna gospodyni co roku wakowała konfitury. Troszkę sobie po pracy przysnęła, a w jej garnku zatkał się zawór bezpieczeństwa. Niestety po wybuchu obudziła się w innym świecie. Ja wiem że nie święci garnki lepią, ale zalecam dużą ostrożność. Chciałbym DZIADKU jeszcze długo korzystać z Twojej wiedzy i rad.

[Maad]

Wywalenie uszczelki spowoduje gwałtowny i niekontrolowany wypływ pary. Już chyba lepiej, żeby zadziałał zawór, bo przynajmniej można skierować strumień w bardziej bezpieczną stronę.

[Muski]





Przy takiej konstrukcji to spokojnie wytrzyma z 10 atm.

  najbardziej "wrażliwym " na ciśnienie jest sam pojemnik - a w zasadzie jego ścianki - przy ciśnieniu roboczym 1,8 bara  - wartość ciśnienia próbnego  x3 jest  5,4 bara , czyli kol DZIADEK robi wszystko prawidłowo

Maad - tak ale w przypadku uszczelki to jeszcze "najbezpieczniejsze " najgorzej jest w przypadku rozsadzenia - płaszcza - nawet przy małym zbiorniku 1,-2 dm3 BUUm jest duże .

[Pacan Wojciech]



Czy autoklaw podczas "pracy" jest wypełniony całkowicie wodą, czy ma od "góry" kilkanaście cm powietrza?

Bo jeżeli byłby wypełniony całkowicie wodą to zamiast go pompować powietrzem (które jest niestety bardzo ścieśliwe), można użyć pompki i dopompować mu ciśnienie wodą.

Np. pompka na 12V potrafiąca uzyskać 2,4bara ciśnienia

http://www.fotton.pl/pl/pompy-niskonapieciowe/tloczne/90-niskonapieciowa-pompa-tloczna-fotton-ftl-222-12v-dc

W razie jak by wygasł link to nazwa pompy:

POMPA TŁOCZNA FOTTON FTL-222 12V DC



Kolego  urzadzenie to nie moze być wypełnione całkowicie wodą , przeczytaj instrukcję używania  szybkowaru obojętnie jakiej produkcji  , w szybkowarze jest określony poziom wody jaki można bezpiecznie nalać w stanie  przed pracą , przekroczenie poziomu wody jest niebezpieczne . Urzadzenie Dziadka niczym się nie rózni od szybkowaru.

Edytowane 11 Lipca 2016 przez Pacan Wojciech

[DZIADEK]

W szybkowarach jest określony poziom wody,  dlatego by gotowane produkty luzem nie podeszły do przykrywy i nie zatkały zaworów bezpieczeństwa.

[Pacan Wojciech]

Dziadku myślę , że zalanie urzadzenia do pełna wodą nawet gdy wsad nie podejdzie pod zawór bezpieczeństwa spowoduje ze woda rozszerzając sie zacznie wypływać przez zawór uważam ze bezpieczniej jest pozostawić przestrzeń bo wtedy przez zawór wydostawac sie będzie para , która przez syczenie zwróci uwagę użytkownika , że przekroczno stan  krytyczny .Para  ma też inną gęstość  od pary  więc lepeiej gdy mamy zapsa bezpieczenstwa , uważam ze nie wpływa on na prowadzony proces .

[miro]

Wojtku czytałeś temat o autoklawie?

Dziadek wie co robi...

[Pacan Wojciech]

mnie nie chodzi o Dziadka tylko o pozstałych naśladowców .

[miro]

Ok, tylko nam powietrze w autoklawie nie jest potrzebne.

[Muski]





Ok, tylko nam powietrze w autoklawie nie jest potrzebne.

Miro - ono tam MUSI być - przy braku medium ściśliwego czyt powietrze/ para ( w tym przypadku  przegrzana)  przy minimalnym wzroście temperatury ciśnienie wzrośnie błyskawicznie ..........to fizyka..........





Dziadku myślę , że zalanie urzadzenia do pełna wodą nawet gdy wsad nie podejdzie pod zawór bezpieczeństwa spowoduje ze woda rozszerzając sie zacznie wypływać przez zawór uważam ze bezpieczniej jest pozostawić przestrzeń bo wtedy przez zawór wydostawac sie będzie para , która przez syczenie zwróci uwagę użytkownika , że przekroczno stan krytyczny .Para ma też inną gęstość od pary więc lepeiej gdy mamy zapsa bezpieczenstwa , uważam ze nie wpływa on na prowadzony proces .

- dokładnie ....masz rację

[bwie]

Para ma inną gęstość od pary .... doprecyzuj bo nie rozumiem.

[Muski]





Para ma inną gęstość od pary .... doprecyzuj bo nie rozumiem.

temperatura i ciśnienie - nasycenie lub nie - koledze zapewne o to chodziło
